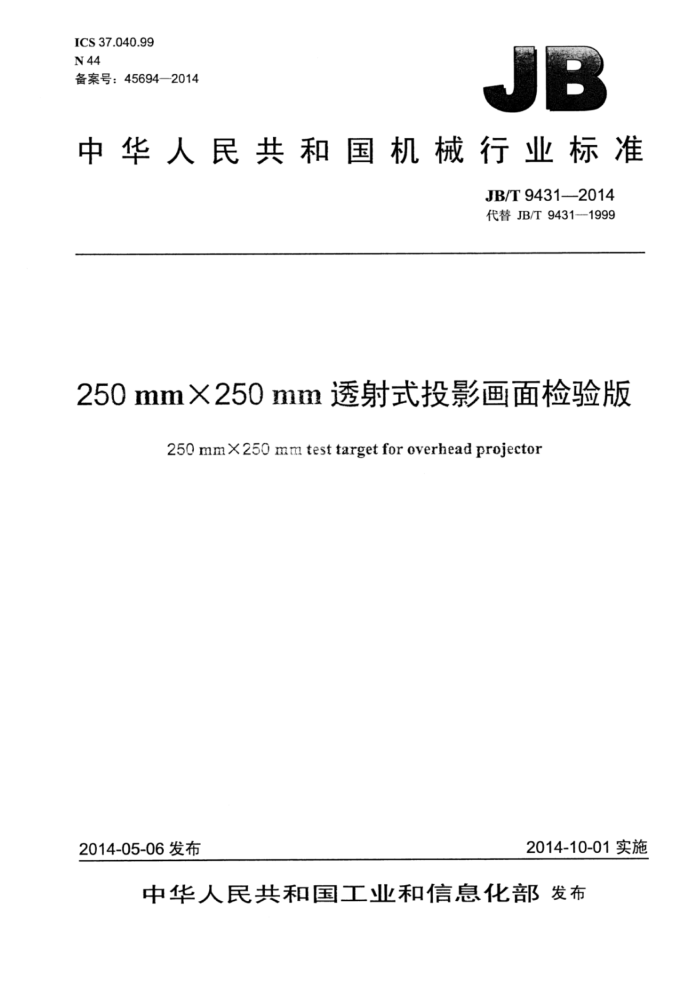

ICS37.040.99 N44 备案号：45694—2014
中华人民共和国机械行业标准
JB/T9431—2014 代替JB/T9431-1999
250mm×250mm透射式投影画面检验版
250 mm X250 mm test target for overhead projecton
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
250mm×250mm透射式投影画面检验版
JB/T9431—2014
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张·15千字 2015年1月第1版第1次印刷
定价：12.00元
+
书号：15111·12011 网址：http：//www.cmpbook.com 编辑部电话： (010) 88379778 直销中心电话： (010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T9431-2014
目 次
前言范围.
1
2型式与尺寸 3 技术要求 4试验方法 5检验规则. 5.1出厂检验 5.2型式检验. 6标志、包装、运输和贮存 6.1标志.. 6.2包装.. 6.3运输和贮存表1检验版的基本尺寸 JB/T9431--2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9431一1999《250mm×250mm透射式投影画面检验版》，与JB/T9431一1999相比
主要按照GB/T1.1一2009进行了编辑性修改。
本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：秦皇岛视听机械研究所。 本标准主要起草人：邓荣武、王宏伟。 本标准所代替标准的历次版本发布情况为：
-ZBY128—1983; JB/T94311999。
II JB/T9431—2014
250mm×250mm透射式投影画面检验版
1范围
本标准规定了250mm×250mm透射式投影画面检验版（以下简称检验版）的型式与尺寸、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于工作台面为250mm×250mm的透射式投影器的检验、鉴定、调整用的画面检验版。
2型式与尺寸
2.1本标准所规定的检验版是由两块平面玻璃夹封一张画面检验片而构成的检验版。 2.2# 检验版的型式和图案如图1、图2和图3所示。
8---:-------:-8-:--0
图1 JB/T9431—2014
图2
图3
2.3检验版的基本尺寸应符合图4及表1的规定。
说明： 1一测解像力图案： 2测畸变图案；
一测放大率图案：中心调焦图案：一画面调焦图案。
子
图4
2 JB/T9431--2014
表1检验版的基本尺寸
单位为毫米 R3
符号 AB 基本尺寸 250.00
P 1.00 ±0.05 ±0.20
c 98.00
D 113.00
L 10.00
Ri 15.50
R2 62.50 123.70 ±0.50
±1.00
极限偏差
±0.50
一
3技术要求
3.1# 检验片应采用高反差、高解像力的感光材料直接拍摄制成。 3.2检验版的画面暗部与亮部的密度差应不小于2。 3.3检验版的解像力图案应符合下列要求：
a）解像力图案上相邻两线条对应点之间距离的倒数即空间频率，以每毫米内的黑白线对数表示，
记为线/mm； b）解像力图案由若干组互相垂直的两列平行线组成，各组的空间频率以等差值为1线/mm和
2线/mm的等差级数递增，其级数排列为1线/mm、2线/mm、3线/mm、4线/mm、5线/mm、 6线/mm8线/mm~10线/mm、12线/mm14线/mm、16线/mm；
c）每组空间频率的极限偏差不得大于其频率值的土10%，各组线条轮廓应清晰可辨； d）中心视场的两个解像力图案应对称地分布在该视场画幅中心线的上下两方，其空间频率的范围
为3线/mm~16线/mm； e）0.35视场的四个解像力图案应分布在该视场与画幅中心线相交的四处，其空间频率的范围为
2线/mm~14线/mm； f）0.7视场上的四个解像力图案应分布在该视场与画幅对角线相交的四处，其空间频率的范围为
1线/mm~14线/mm。
3.4检验版不应有明显的斑点、水迹、划痕及牛顿环。 3.5检验片在两块玻璃板中间夹封时应保持平整，四周用粘结剂密封。
4试验方法
4.12.3中的4和B尺寸用直尺检验，其他尺寸用放大倍数为30倍、分度值为0.01mm的大型工具显微镜进行检验。 4.23.2用光阑孔径为1mm的透射密度计进行检验。 4.33.3用放大倍数为50倍、分度值为0.001mm的万能工具显微镜进行检验。 4.43.13.43.5目视检查。
5检验规则
5.1出厂检验
对于已定型生产的检验版，均应进行出厂检验，检验项目为本标准的3.3c）、3.43.5。 5.2型式检验
存在下列情况之一时，应进行型式检验： a）新产品的定型鉴定； b）企业定期周期性自我检查；
3 JB/T9431—2014
c）国家质量监督机构提出进行质量监督抽查检验要求： d）产品上等级。
6标志、包装、运输和购存
6.1标志 6.1.1每块检验版应标有以下内容：
a）型号或名称； b）本标准编号： c）生产单位。
6.1.2包装盒上应标有以下内容：
a）名称或型号； b）生产单位； c）验收标记。
6.1.3合格证上应标有以下内容：
a）型号或名称、规格： b）出厂年月； c）生产单位及验收标记。
6.2包装
每块检验版要用柔软材料包装，并填满空隙。包装盒上应有“防震”“轻放”“玻璃易碎”字样标记。 包装盒内应附有产品质量合格证及使用说明书。 6.3运输和贮存 6.3.1检验版在运输和贮存过程中应有防潮、防震及防霉的措施。 6.3.2检验版的贮存条件：
a）室内温度为5℃～25℃； b）空气相对湿度为50%～60%。
