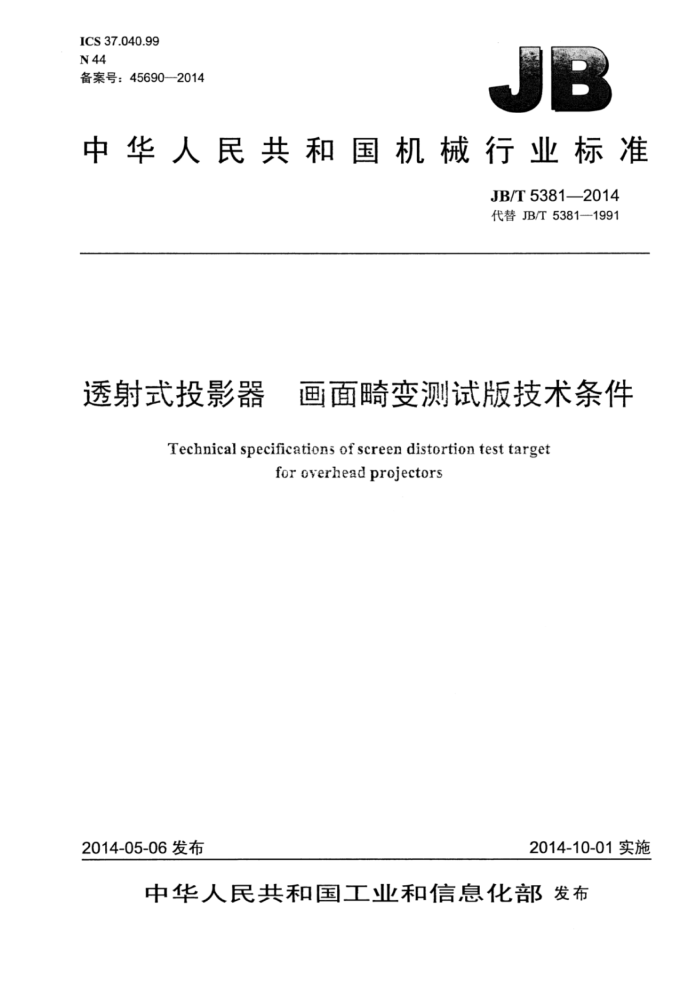

ICS 37.040.99 N44 备案号：45690—2014
中华人民共和国机械行业标准
JB/T5381—2014 代替JB/T5381—1991
透射式投影器 画面畸变测试版技术条件
Technical specifications of screen distortion test target
for overheadprojectors
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
透射式投影器 画面畸变测试版技术条件
JB/T5381—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm-0.5印张·15千字
2015年1月第1版第1次印刷
定价：12.00元
*
书号：15111·12007 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T5381-2014
目 次
前言 1范围... 2技术要求
中
2.1一般要求 2.2图形要求.. 2.3影像要求 3试验方法 4标志、包装、运输和贮存 4.1标志 4.2 包装 4.3运输.. 4.4 贮存. 附录A（规范性附录）非标准透射式投影器画面畸变测试版 JB/T5381--2014
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T5381一1991《透射式投影器 画面畸变测试版技术条件》，与JB/T5381一1991相比
主要技术变化如下：
修改了规范性引用文件。 本标准的附录A为规范性附录。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：秦皇岛视听机械研究所。 本标准主要起草人：邓荣武、于国辉、王宏伟。 本标准所代替标准的历次版本发布情况为：
JB/T5381—1991。
II JB/T5381—2014
透射式投影器 画面畸变测试版技术条件
1范围
本标准规定了透射式投影器画面畸变测试版（以下简称测试版）的技术要求、试验方法以及标志、 包装、运输和贮存。
本标准规定的画面畸变测试版适用于GB/T27509一2011规定的A型（250mm×250mm）和B型（285mm×285mm）透射式投影器。
本标准不适用于非透射式投影器画面畸变的测试。
2技术要求
2.1一般要求 2.1.1测试版可由具有良好尺寸稳定性的胶片或厚度不大于2mm的玻璃干版制成。测试版制成品上不得有明显可见的划伤和斑点。 2.1.2以胶片制成的测试版成品应有保护玻璃夹封：以玻璃干版制成的测试版，其药膜面应有玻璃保护层。 2.1.3保护玻璃应无色、透明、平坦，无明显可见的气泡、划痕、油污，厚度不大于2mm。 2.2图形要求 2.2.1图形
画面畸变测试版图形由十字形中心标志、定位框线、正方形图案三部分组成，正方形四角按顺时针方向标有字母A、B、C、D，如图1所示。
点
说明： 1—供调焦用中心标志：
3B型投影器测试用正方形：
B型投影器定位框线。
中
-A型投影器定位框线：
一A型投影器测试用正方形；
2
图1 JB/T5381—2014
2.2.2图形尺寸
画面畸变测试版图形中各部分尺寸见表1。
表1 定位框线长度
单位为毫米
对应定位框线间距
投影器型号
中心标志线长度
正方形边长 200±1 230±1
A型（250mm×250mm） B型（285mm×285mm）
90±1 100±1
250±1 285±1
20±1
2.2.3 3图形定位 2.2.3.1中心标志线
中心标志线的相交二线段应互相垂直平分。 2.2.3.2定位框线
相对定位框线互相平行，对中心标志线呈轴对称。 2.2.3.3正方形
两正方形应同时对中心标志线呈轴对称，且同侧线段互相平行。 2.3影像要求 2.3.1各线条宽度均为0.10±0.02mm。 2.3.2线条定位精度误差为土0.1mm。 2.3.3测试版透明部分光学密度值不大于0.20，线条光学密度值不小于1.3。 2.3.4各线条应密度均匀，外沿光滑，无断线。 2.3.5测试用矩形各线段直线度误差不应大于0.1mm。
3试验方法
3.1 目视检查测试版综合质量，观察有无明显划痕、斑点、油污。 3.2用万能工具显微镜观察线条是否光滑、无断线，测量线条直线度及定位精度。 3.3用测量精度不低于1mm的直尺测量线条长度。 3.4用密度计测量测试版透明部分及线条的光学密度值。 3.5目视测试版玻璃夹封是否牢固，测试版摆放是否平整。
4标志、包装、运输和购存
4.1标志
测试版上应标明产品型号、生产单位及本标准编号。 4.2包装
测试版由柔软、洁净的纸包装后，装入刚性良好并衬有防震隔层（其泡沫塑料等）的盒内。
2 JB/T5381—2014
4.3 运输
测试版长途运输时应有外包装箱。箱上应有“防晒”“防尘”“防潮”“避免剧烈震动”等字样或标
志。 4.4贮存
测试版的贮存环境温度应为5℃～30℃；空气相对湿度为50%～70%。装有测试版的片盒应平放，远离热源及硫化氢、氨等有害气体。
m JB/T5381—2014
附录A （规范性附录）
非标准透射式投影器画面畸变测试版
测试非标准台面（即非A型、非B型）透射式投影器的画面畸变，其测试版图形可参照本附录： a）测试矩形各边长度为被测投影器投影台各边长度的80%（其有效数值的末位在十位数上）。 b）对应定位框线间距离与被测投影台尺寸一致。各边定位框线的长度为被测投影台面各边长度的
35%（其有效数值的末位在十位数上）。 c）中心标志线长度同2.2.2的规定。 d）测试图上各线段定位方式同2.2.3的规定。 e）测试图形影像要求同2.3的规定。 例：投影台尺寸为285mm×200mm的透射式投影器：其画面畸变测试版的图形如图A.1所示。 f）当测试版图形为可用于测试多种投影台尺寸的投影器的复合图案时，可省略重复的定位框线及
角标。 例：可测试A型、B型及投影台面为285mm×200mm的透射式投影器的测试版图形如图A.2所示。
B
一
100 230
图A.1
图A.2
