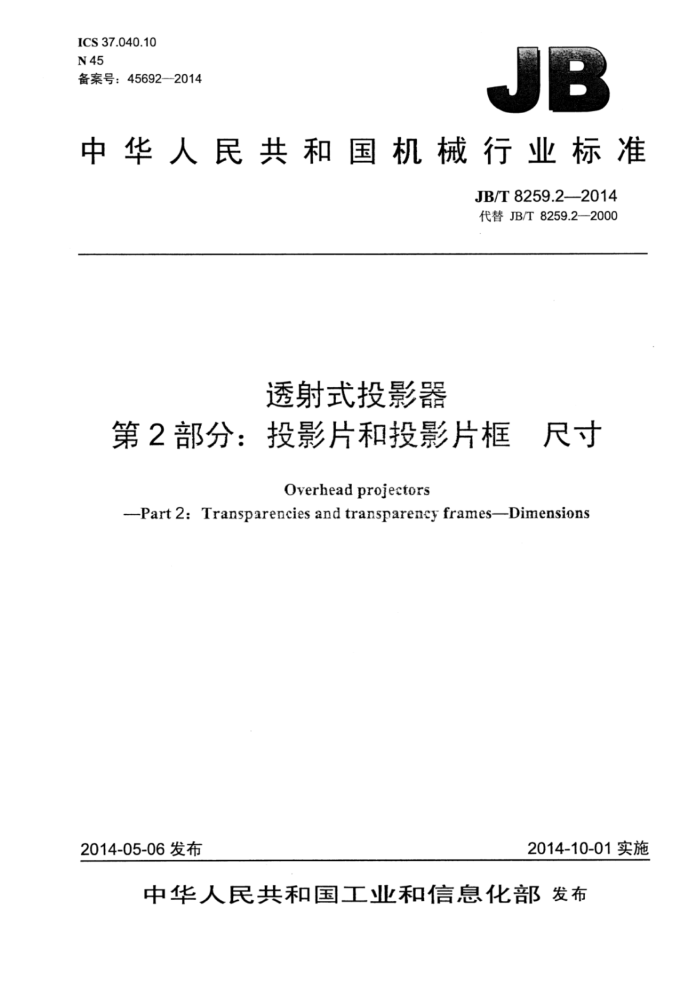

ICS 37.040.10 N45 备案号：45692—2014
中华人民共和国机械行业标准
JB/T8259.2—2014 代替JB/T8259.2-2000
透射式投影器
第2部分：投影片和投影片框 尺寸
Overhead projectors
-Part 2: Transparencies and transparency frames-Dimensions
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准透射式投影器
第2部分： 投影片和投影片框尺寸
JB/T 8259.2-2014
丰
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm-0.75印张-23千字
2015年1月第1版第1次印刷
定价：15.00元
*
书号：15111-12009 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： (010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T8259.22014
目 次
前言. 范围. 2 规范性引用文件 3术语和定义 4投影片薄膜 4.1基本要求. 4.2单片投影片薄膜. 4.3片卷投影片薄膜 5单片投影片 6镶框投影片和投影片框附录A（规范性附录）投影片薄膜安全性能试验规范 A.11 性能要求
A.2 引燃时间试验方法， A.3 燃烧时间试验方法图1S3投影片薄膜定位孔和信息区中心线位置及尺寸图2 S4投影片薄膜定位孔和信息区中心线位置及尺寸图3 A1型投影片框.. 图4 A2型投影片框图5 B1型投影片框. 图6B2型投影片框. 图7C型投影片框图8D型投影片框. 图A.1燃烧时间试样. 表1单片投影片薄膜. 表2片卷投影片薄膜. 表3 镶框和不镶框投影片类型、有效画面和通光孔尺寸
..6 JB/T8259.2—2014
前·言
JB/T8259《透射式投影器》分为两个部分：
第1部分：片卷、芯轴和卷片器尺寸；一第2部分：投影片和投影片框尺寸。 本部分为JB/T8259的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T8259.2-2000《透射式投影器投影片和投影片框尺寸》，与JB/T8259.2—2000相
比主要技术变化如下：
修改了“规范性引用文件”中的引用标准。 本部分由中国机械工业联合会提出。 本部分由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本部分起草单位：秦皇岛视听机械研究所。 本部分主要起草人：邓荣武、王宏伟。 本部分所代替标准的历次版本发布情况为：
JB/T8259.2—1995，JB/T8259.2—2000
Ⅱ JB/T8259.22014
透射式投影器
第2部分：投影片和投影片框 尺寸
1范围
JB/T8259的本部分规定了投影片薄膜、投影片和投影片框的术语和定义以及基本要求，以保证投影片在投影器上使用的最佳兼容。
本部分适用于A型、B型和C型透射式投影器，不适用于其他用途，如反射式投影器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T27509一2011透射式投影器投影台尺寸
3术语和定义
下列术语和定义适用于本文件。
3.1
投影片薄膜film 用作投影片的透明材料，有单片和片卷两种形式。
3.2
投影片transparency 供投影器用，带有投影图像的投影片薄膜的通用术语。
3.3
信息区 information area 投影片上包含单个或多个投影图像的区域。
3.4
投影片框transparencyframe 带有一投影通光孔的可安装（或支承）投射片的薄形框架。
3.5
定位孔Iocationholes 在投影片框上或不镶框投影片上的孔，用以套入投影器投影台上的定位销，使投影片定位。
4投影片薄膜
4.1基本要求 4.1.1所有供投影器用的投影片薄膜应符合附录A所规定的安全薄膜。 4.1.2投影片薄膜应透明度高，表面平整光洁，具有较好的强度、柔韧性及受热后不易翘曲的特性，
1 JB/T8259.2—2014
4.1.3 投影片薄膜的厚度范围应是0.07mm~0.13mm。 4.2 单片投影片薄膜
单片投影片薄膜的代号和尺寸见表1。
表1单片投影片薄膜
单位为毫米
单片薄膜代号
单片薄膜尺寸（267±2.0）×（267±2.0）（267±2.0）X（216±2.0) （297±2.0）×（210±2.0）（297±2.0）×（297±2.0）（260±2.0）X（200±2.0）
备注
S1 S2 S3 S4 s5 S6
国际通用
国内通用
175 0 ×120
注：S6的高宽比应在0.618～0.800之间。
4.3 片卷投影片薄膜
片卷投影片薄膜的代号和宽度见表2。片卷投影片薄膜仅适用于A型和B型投影器。
表2片卷投影片薄膜
单位为毫米
片卷薄膜宽度尺寸
片卷薄膜代号
备注 A型投影器片卷用 B型投影器片卷用
250 *t 285 t
R1 R2
5 单片投影片
5.1 单片投影片可用作不镶框投影片或镶框投影片。 5.2不镶框投影片的外形尺寸应和表1中尺寸相符。 5.3不镶框投影片的信息区尺寸应不大于GB/T27509—2011中相应投影台画面区的最小尺寸，具体见表3的规定。
表3 镶框和不镶框投影片类型，有效画面和通光孔尺寸
单位为毫米
有效画面和实际通光孔尺寸长×宽
名义画面尺寸或画面宽度比 250X250 250X200 285X285
类型 A1 A2 B1 B2 c D 注：目前市场上投影画面不小于115mm×85mm的投影片尚允许使用，但不推荐。
备注
镶框片框四角 R(60±2.5) R(15±2.5)
（247±2.0）×（247±2.0）（247±2.0）×195±2.0） (280±2.0）X（280±2.0) （280±2.0）X（195±2.0）（240±1.0）×（180±1.0)
40×（40±1.0）或R40-2.0 国际通用
285X200 240×180 0.618~0.800
R (15±2.5) R13max R10max
16s *° ×110**$
国内通用
5.4 对于S3和S4单片投影片有无定位孔均可。若带有定位孔，其位置和尺寸应如图1和图2所示。 2 JB/T8259.2-2014
5.5对于带定位孔的S3和S4单片投影片，其信息区应与图1和图2所示的中心线对中。 5.6投影片应平整、画面清晰、彩色还原良好，彩套和画面叠加应对位正确。
单位为毫米
80±0.2
2x95.4*8-2
M
8
心
+TOF
os
8 Q
P
N
210±2.0
注：MN~PQ为信息区中心线。
图1S3投影片薄膜定位孔和信息区中心线位置及尺寸
单位为毫米
297±2.0
155-1.0
P
11±0.1
2X05.4*8-2
M
2 2
20F08
N
1g-191
Q
注：MN、PQ为信息区中心线。
图2S4投影片薄膜定位孔和信息区中心线位置及尺寸
6镶框投影片和投影片框
6.1镶框投影片类型和尺寸应符合表3和图3～图8的规定。
3 JB/T8259.22014
单位为毫米
155-1.0
138max 4X5.4*8-2
80±0.2
O
-ssI
XBWSEI
R60±2.5
0 5
2 0
0
0-91E
O
144±1.0
247±2.0 340max
注：O为片框开孔的光学中心。
图3A1型投影片框
单位为毫米
155-1.0
138max 4×$5.4*8.2
80±0.2
中 R15±2.5
01-SS1
O
XELSEL
2
0-91E
2 0
144±1.0
XELIBEI
195±2.0
132±0.4
340max
注：○为片框开孔的光学中心。
图4A2型投影片框
