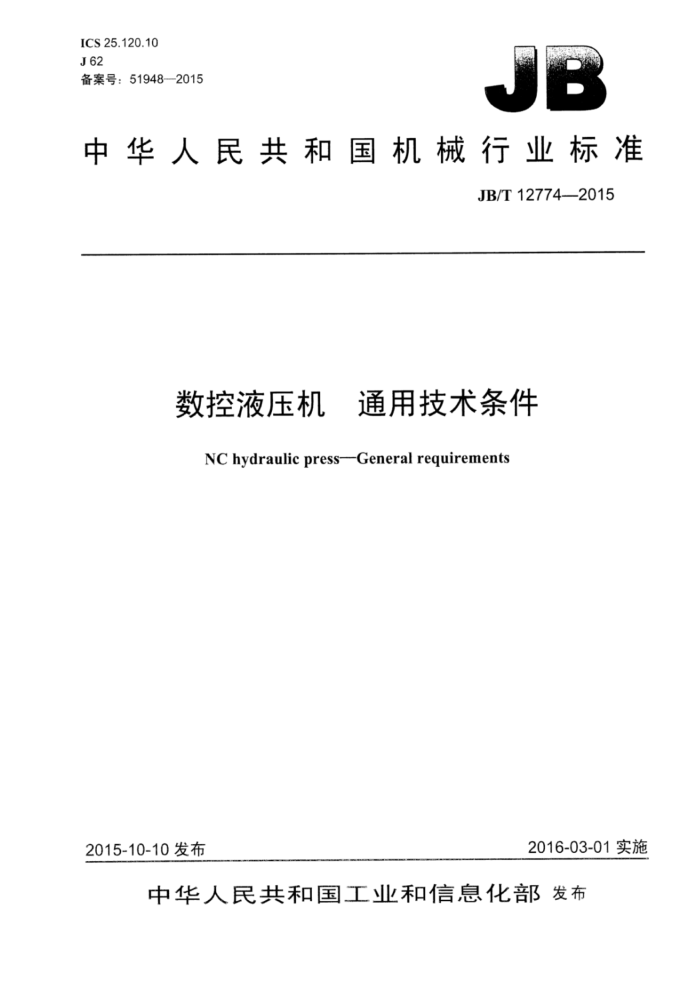

ICS 25.120.10 J62 备案号：51948—2015
中华人民共和国机械行业标准
JB/T12774—2015
数控液压机 通用技术条件 NC hydraulic press--General requirements
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 中华人民共 和国
机械行业标准
数控液压机通用技术条件
JB/T 12774—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·27千字 2016年6月第1版第1次印刷
定价：18.00元
#
书号：15111·13572 网址：http：//www.cmpbook.com 编辑部电话： (010)88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12774—2015
目 次
III
前言... 范围
1
2 规范性引用文件 3术语和定义. 4 技术要求 4.1 一般要求 4.2 配套要求， 4.3 型式与基本参数. 4.4 精度 4.5 刚度. 4.6 数控系统..
4.7 液压、气动、冷却、润滑系统. 4.8 电气系统及电磁兼容性 4.9 安全 4.10 噪声 4.11 标牌和标志 4.12 铸件、锻件、焊接件. 4.13 外观. 4.14 装配质量，试验方法， 5.1 般要求. 5.2 外观检验， 5.3 型式、基本参数检验 5.4 铸件、锻件、焊接件检验 5.5 安全检验 5.6 装配检验.. 5.7 标牌、标志检验 5.8 噪声检验. 5.9 数控系统检验， 5.10 液压、气动、冷却、润滑系统的检验 5.11 精度检验 5.12 刚度检验. 5.13 性能试验 5.14 空运转试验 5.15 负荷运转试验 5.16 超负荷试验 5.17 工作试验.. 5.18 清洁度检验
5
-
2 JB/T12774—2015
5.19配套件检验 6检验规则 6.1 检验分类， 6.2出厂检验. 6.3 型式检验... 1
8
8 8
00..
d .9
包装、标志和运输保证...
8
10 .. 10 10
8.1 制造厂 8.2 用户
II JB/T127742015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准起草单位：天津市天锻压力机有限公司、合肥合锻机床股份有限公司、济南铸造锻压机械研
究所有限公司、湖州机床厂有限公司。
本标准主要起草人：李森、刘春平、王玉山、郑建华、隋岩、侠习梅、杜立峰、马立强、李利清、 崔鹏、施宝酉。
本标准为首次发布。
III JB/T127742015
数控液压机通用技术条件
1范围
本标准规定了数控液压机的术语和定义、技术要求、试验方法、检验规则、包装、标志、运输和保
证。
本标准适用于数控液压机。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 1804 一 一般公差未注公差的线性和角度尺寸的公差 GB/T 3168 数字控制机床操作指示形象化符号 GB 5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 7932 气动系统通用技术条件 GB/T 10923 锻压机械精度检验通则 GB/T 13306 标牌 GB 17120 锻压机械安全技术条件 GB/T17626.2 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T23281 锻压机械噪声声压级测量方法 GB/T 23282 锻压机械噪声声功率级测量方法 GB 26484 液压机 噪声限值 GB 28241 液压机 安全技术要求 GB/T 28761 锻压机械型号编制方法 JB/T 1829 锻压机械通用技术条件 JB/T 3240 锻压机械操作指示形象化符号 JB/T 3818- -2014液压机技术条件 JB/T 4174 液压机名词术语 JB/T 8356.1 机床包装技术条件 JB/T 8832 机床数控系统 通用技术条件 JB/T9954 锻压机械液压系统 清洁度
术语和定义
3
JB/T4174界定的以及下列术语和定义适用于本文件。
3.1
数控液压机 NChydraulicpress 以数字量为主进行信息传递和控制，具有人机界面，主要参数（至少含压力、位移等参数）采用数
- JB/T12774—2015
字化控制的液压机。 3.2
自动循环 cycle-automatic 启动后不需进入危险区人工干预，即可完成运动部件连续运动、间歌性重复运动等所有动作的一种
操作方式。 3.3
工作循环 cycle-operating 运动部件从起始位置（一般在上限位）运行到下限位再回到起始位置（一般在上限位）的运动。 注：工作循环包括运动期间的所有操作。
3.4
单次循环cycle-single 运动部件的每次工作循环运动都由操作人员启动的一种操作方式。
3.5
比例溢流阀proportionalreliefvalve 输出压力与输入电信号成比例关系的溢流阀。
3.6
可编程逻辑控制器 programmable logic controller 一种可以编制程序的电子控制器。
-
3.7
人机界面humanmachineinteraction 数控系统和操作者之间进行信息交换的界面。 注：人机界面可以实现液压机的压力、位移等参数的输入和实时显示等功能。
3.8
模具参数存储 者toolparameterstorage 根据压制工艺需要，提前将各套模具的参数，如发信位置、发信压力、加压时间、工件高度等参数，
存储到液压机控制器中。
4技术要求
4.1一般要求 4.1.1图样及技术要求应符合JB/T3818的规定。 4.1.2数控液压机的产品造型及布局要考虑工艺美学和人机工程学的要求，各部件及装置应布局合理，高度适中，便于操作者观察加工区域。 4.1.3液压机在正确地使用和正常的维护保养条件下，从开始使用到第一次大修的工作时间应符合 JB/T1829的规定。 4.1.4数控液压机应在下列环境条件下正常工作：
a）环境温度：5℃～40℃； b）相对湿度：30%～95%（无冷凝水）； c）大气压强：86kPa～106kPa。
4.2配套要求 4.2.1出厂的数控液压机，应备有必需的附件及备用易损件。特殊附件由用户与制造厂商定，随机供应或单独订货。 2 JB/T 127742015
4.2.2数控液压机的外购配套件（包括液压、电气、气动元件和密封件等）及外协件应符合技术文件的规定并取得合格证，且须安装在数控液压机上进行运转试验。 4.3 型式与基本参数 4.3.1数控液压机的型式、基本参数与尺寸，应符合不同类型液压机相关标准的规定。没有标准的应按照经规定程序批准的图样及技术文件制造。 4.3.2数控液压机的型号表示方法应符合GB/T28761的规定。 4.4精度
数控液压机的精度应根据其功能满足相应产品精度标准的规定。 4.5刚度
数控液压机应具有足够的刚度，在最大载荷工况条件下试验，液压机应工作正常。 4.6数控系统 4.6.1一般要求 4.6.1.1数控液压机数控系统的环境适应性、安全性、电源适应能力、电磁兼容性和制造质量应符合 JB/T8832的规定。 4.6.1.2数控液压机数控系统应满足液压机的功能要求，应具有手动、单次循环、自动循环的操作功能，程序编辑功能、自诊断功能和报警显示功能。 4.6.1.3数控液压机应具有以下功能：
a）显示并控制液压机运动部件的位置； b）显示并控制液压机系统压力： c）具有人机界面，能够实现工T艺动作选择和液压机运行状态监控功能 d）故障诊断和报警功能； e）具有工艺参数存储功能。
4.6.1.4数控系统的操作指示形象化符号应符合GB/T3168和JB/T3240的规定 4.6.1.5 数控系统各位移坐标显示应直观，实际位移的误差应符合技术文件的规定， 4.6.1.6 数控系统具有自动编程功能及手动编程功能，编程方法应简便易行。 4.6.1.7 数控系统可以通过控制器自带通信口，随时升级系统软件。 4.6.1.8 数控系统具有抗杂信号干扰、抗振动性。 4.6.2传感元件 4.6.2.1压力传感器
压力传感器也称压力变送器，它将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号（如DC4mA20mA等），以供给二次仪表或可编程序控制器进行测量。一般精度为0.5%，高精度可达0.1%、0.2%，所选用的压力传感器的测量范围应为使用压力的1.5倍以上。 4.6.2.2位移传感器
数控液压机使用的位移传感器通常有直线位移传感器和旋转编码器两种形式，其控制精度应符合技术文件的要求，电器防护等级应不低于IP64，如在液压缸内部使用内置传感器时防护等级应不低于 IP67。
m
