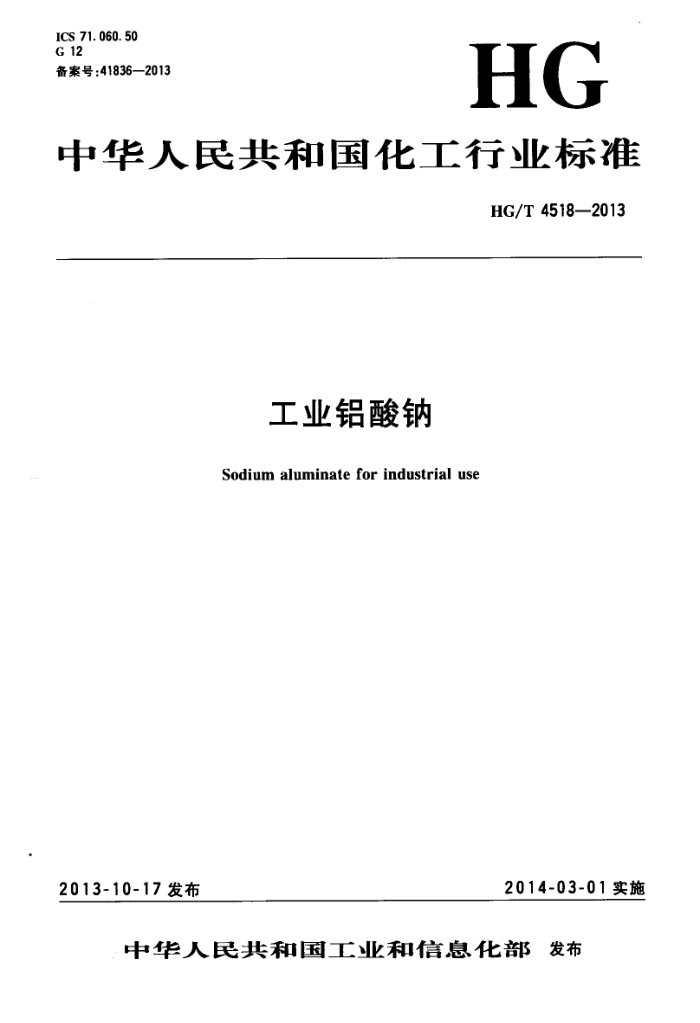

ICS 71.060.50 G 12 备案号：41836—2013
HG
中华人民共和国化工行业标准
HG/T 4518—2013
工业铝酸钠
Sodium aluminate for industrial use
2014-03-01实施
2013-10-17发布
中华人民共和国工业和信息化部发布 HG/T 4518—2013
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国化学标准化技术委员会无机化工分会（SAC/TC63/SC1)归口。 本标准主要起草单位：中海油天津化工研究设计院、深圳市中润水工业技术发展有限公司、宁波顺
帆净水剂有限公司、嘉善绿野环保材料厂、山东中科天泽净水材料有限公司、蓝保（厦门）水处理科技有限公司、淄博利尔化工有限公司。
本标准主要起草人：夏俊玲、弓创周、李润生、吴亮、俞明华、刘庆运、王志巍、于迅。
I HG/T4518—2013
工业铝酸钠
1范围
本标准规定了工业铝酸钠的分型，要求，试验方法，检验规则，标志、标签，包装、贮存、运输和安全。 本标准适用于工业铝酸钠。该产品主要用作钛白粉生产过程中表面包膜的处理；堵漏剂、水泥速凝
剂、造纸行业的填充剂；另外铝酸钠在石油化工、制药、橡胶、印染、钢铁、纺织、催化剂生产中也有较广泛的应用。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB190危险货物包装标志 GB/T191—2008包装储运图示标志 GB/T3049一2006工业用化工产品铁含量测定的通用方法1，10-菲啰啉分光光度法 GB/T6678化工产品采样总则 GB/T6680* 液体化工产品采样通则 GB/T6682--2008分析实验室用水规格和试验方法 GB/T8170数值修约规则与极限数值的表示方法和判定 GB12268—2005危险货物品名表 GB/T15893.1—1995工业循环冷却水中浊度的测定散射光法 HG/T3696.1无机化工产品化学分析用标准溶液、制剂及制品的制备第1部分：标准滴定
溶液的制备
HG/T3696.2 无机化工产品化学分析用标准溶液、制剂及制品的制备第2部分：杂质标准溶液的制备
HG/T3696.3无机化工产品化学分析用标准溶液、制剂及制品的制备第3部分：制剂及制品的制备 3分子式和相对分子质量
分子式：Na2Al2O04 相对分子质量：163.94（按2011年国际相对原子质量）
4术语和定义 4. 1
苟化系数causticizingcoefficient 苛化系数是指铝酸钠中氧化钠（Na2O)与氧化铝（Al2O3）的分子的比值（ak），即摩尔比。
4. 2
模数 modulus 模数是指铝酸钠中氧化钠(Na2O)与氧化铝（Al2O3)的质量的比值（M)。
1 HG/T4518—2013
7.4.1.2.5乙酸-乙酸钠缓冲溶液：pH~5.7。
将250g无水乙酸钠溶于水中，加人10mL冰乙酸，用水稀释至1000mL，摇匀。 7.4.1.2.6混合指示液。
1%的酚酞溶液与0.02%亚甲基蓝乙醇溶液等体积混合。 7.4.1.2.7二甲酚橙指示液：2g/L。 7.4.1.3分析步骤
称取适量试样（I型产品约0.15g～0.20g，Ⅱ型产品约1.0g~1.3g），精确至0.0002g，置于250 mL锥形瓶中，用滴定管准确加人30.00mL～40.00mL乙二胺四乙酸二钠（EDTA）标准滴定溶液，再用滴定管准确加入20mL盐酸标准滴定溶液，加水至体积约为150mL，加盖表面皿，加热煮沸约 2min～3min，取下。加人6滴～7滴混合指示液，用氢氧化钠标准滴定溶液滴定至蓝紫色为终点。冷却后向溶液中加人15mL乙酸-乙酸钠缓冲溶液，加3滴～5滴二甲酚橙指示液，用氯化锌标准滴定溶液滴定至亮紫色为终点。 7.4.1.4结果计算
氧化钠含量以氧化钠(Na2O)的质量分数Wi计，按公式(1)计算：
(ciVi+c2V2-c3V3)XMX10-3
×100%
**(1)
W
m
式中： C1 V1 加人盐酸标准滴定溶液的体积的数值，单位为毫升（mL）； C2 "- 氯化锌标准滴定溶液浓度的准确数值，单位为摩尔每升（mo1/L）； V2 滴定试验溶液所消耗的氯化锌标准滴定溶液的体积的数值，单位为毫升（mL）；
盐酸标准滴定溶液浓度的准确数值，单位为摩尔每升（mol/L）；
氢氧化钠标准滴定溶液浓度的准确数值，单位为摩尔每升（mol/L）；
C3
V3- 滴定试验溶液所消耗的氢氧化钠标准滴定溶液的体积的数值，单位为毫升（mL）； m 试料质量的数值，单位为克（g）； M氧化钠（2 亏Na2O）摩尔质量的数值，单位为克每摩尔（g/mol)（M=30.99）。 取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值I型产品不大于0.3%，
Ⅱ型产品不大于0.08%。
氧化铝含量以氧化铝（Al2O3）的质量分数w2计，按公式(2)计算：
(ciV1-c2V2)×MX10-= ×100 %
(2)
.
W2
式中： C1 " 乙二胺四乙酸二钠标准滴定溶液浓度的准确数值，单位为摩尔每升（mol/L）； Vi- 加入乙二胺四乙酸二钠标准滴定溶液的体积的数值，单位为毫升（mL）； C2 -- 氯化锌标准滴定溶液浓度的准确数值，单位为摩尔每升（mol/L）； V2--·-滴定试验溶液所消耗的氯化锌标准滴定溶液的体积的数值，单位为毫升（mL）； m一试料质量的数值，单位为克(g)； M—氧化铝（ 亏Al203）摩尔质量的数值，单位为克每摩尔（g/mol)（M=50.98)。
2
取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值I型产品不大于0.4%， Ⅱ型产品不大于0.06%。
铝酸钠含量以铝酸钠（Na2Al2O4）的质量分数w3计，按公式（3)计算：
w3=M2 XM
02
(3) 3 HG/T4518—2013
式中： W2—氧化铝（Al2O3）的质量分数，以%表示： M1-—铝酸钠(Na2Al2O4）摩尔质量的数值，单位为克每摩尔（g/mol)（M1=163.94)； M2·氧化铝（Al2O3）摩尔质量的数值，单位为克每摩尔（g/mol)（M2=101.96）。 取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值I型产品不大于0.6%，
Ⅱ型产品不大于0.09%。 7.4.2硫酸铜返滴定法 7.4.2.1方法提要
试样中加入过量的乙二胺四乙酸二钠和盐酸，用氢氧化钠标准滴定溶液滴定过量的盐酸，再用硫酸铜标准滴定溶液滴定过量的乙二胺四乙酸二钠，计算氧化钠、氧化铝和铝酸钠的含量。 7.4.2.2试剂 7.4.2.2.1 盐酸溶液：1十1。 7.4.2.2.2硫酸溶液：1+1。 7.4.2.2.3氨水溶液：1+1。 7.4.2.2.4乙酸-乙酸钠缓冲溶液：pH~4.3。
将42.3g无水乙酸钠溶于水中，加入80mL冰乙酸，用水稀释至1000mL，摇匀。 7.4.2.2.5盐酸标准滴定溶液：c(HCl)~0.5mol/L。 7.4.2.2.6氢氧化钠标准滴定溶液：c(NaOH)~0.5mol/L。 7.4.2.2.7氧化铝标准溶液：1mL溶液中含氧化铝（Al2O3)0.001g。
准确称取0.5293g高纯金属铝（铝含量不小于99.99%），精确至0.0002g，置于200mL聚乙烯杯中，加人约20mL水，加3g氢氧化钠，使其全部溶解至透明（必要时在水浴上加热），冷却，用盐酸溶液调节至pH<3（0.5～5.0精密pH试纸检查），再过量10mL~20mL，使溶液透明。冷却后移人 1000mL容量瓶中，用水稀释至刻度，摇匀。 7.4.2.2.8乙二胺四乙酸二钠(EDTA)标准滴定溶液：c(EDTA)~0.05mol/L。 7.4.2.2.9硫酸铜标准滴定溶液：c(CuSO4）~0.025mol/L。
配制：准确称取6.3g硫酸铜（CuSO4·5H2O），精确至0.0002g，置于烧杯中，加人水溶解，加2滴硫酸溶液，用水稀释至1000mL。
标定：移取20.00mL氧化铝标准溶液，于250mL锥形瓶中，加人20.00mLEDTA标准滴定溶液，用水稀释至约100mL。将溶液加热至70℃～80℃，用氨水溶液调节pH至3.5~4.0(0.5~5.0精密pH试纸检查）。加15mL乙酸-乙酸钠缓冲溶液，煮沸2min，取下稍冷，加人5滴～6滴PAN指示液，趁热以硫酸铜标准滴定溶液滴定至溶液呈亮紫色。
同时作空白试验。空白试验溶液除不加试样外，其他加人试剂的种类和量与试验溶液相同。 硫酸铜标准滴定溶液浓度c(CuSO4），数值以摩尔每升（mol/L)表示，按公式（4)计算：
ciViX103
c= (V。=V)XM/2
***** (4)
式中： C1— 氧化铝标准溶液浓度的数值，单位为克每毫升（g/mL）： Vi — 氧化铝标准溶液体积的数值，单位为毫升（mL）； Vo 滴定空白试验溶液所消耗的硫酸铜标准滴定溶液的体积的数值，单位为毫升（mL）； V- 滴定试验溶液所消耗硫酸铜标准溶液的体积的数值，单位为毫升（mL）； M一一氧化铝摩尔质量的数值，单位为克每摩尔（g/mol)（M=101.96）。
7.4.2.2.10混合指示剂。
1%酚酸和0.02%亚甲基蓝乙醇混合液。
4 HG/T4518—2013
7.4.2.2.111-(2-吡啶偶氮）-2-萘(PAN)指示液。
将0.3gPAN溶于100mL95%乙醇中。 7.4.2.3分析步骤
称取适量试样（I型产品约0.15g~0.20g，Ⅱ型产品约1.0g～1.3g），精确至0.0002g，置于250 mL锥形瓶中，用滴定管准确加入30.00mL～35.00mL乙二胺四乙酸二钠标准滴定溶液，再用滴定管准确加入20.00mL盐酸标准滴定溶液，加水至100mL~150mL，加盖表面血，加热至微沸约2min，取下。加人5滴～7滴混合指示剂（呈蓝绿色），用氢氧化钠标准滴定溶液滴定至蓝紫色为终点。用盐酸溶液（约5滴）调节pH至约4（用0.5～5精密pH试纸检验），加人15mL乙酸-乙酸钠缓冲溶液，煮沸2 min，取下稍冷，加3滴～5滴PAN指示液（呈黄色），用硫酸铜标准滴定溶液滴定至亮紫色为终点。 7.4.2.4结果计算
氧化钠含量以氧化钠(Na2O)的质量分数wi计，按公式(5)计算：
(ciVi+c2V2-c3V3)MX10-3
(5)
X100% .
W1
m
式中： C1--一盐酸标准溶液浓度的准确数值，单位为摩尔每升（mol/L）； V1—加人盐酸标准溶液体积的数值，单位为毫升（mL)； C2 -硫酸铜标准滴定溶液浓度的准确数值，单位为摩尔每升（mo1/L）； V2 一滴定试验溶液所消耗的硫酸铜标准滴定溶液的体积的数值，单位为毫升（mL）； C3 一氢氧化钠标准滴定溶液浓度的准确数值，单位为摩尔每升（mol/L)； V3一.-加人氢氧化钠标准滴定溶液的体积的数值，单位为毫升（mL）； m -试料质量的数值，单位为克（g）； M- 一·氧化钠（） Na2O）摩尔质量的数值，单位为克每摩尔（g/mol)（M=30.99）。
2
取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值I型产品不大于0.3%， Ⅱ型产品不大于0.08%。
氧化铝含量以氧化铝（Al2O3）的质量分数W2计，按公式（6)计算：
c(V。-V)XM/2X10-3
-×100%
(6)
W2
m
式中：
-硫酸铜标准滴定溶液浓度的准确数值，单位为尔每升（mol/L)；
C.
V—滴定试验溶液所消耗的硫酸铜标准溶液的体积的数值，单位为毫升（mL)； V。—-滴定空白试验溶液所消耗的硫酸铜标准溶液的体积的数值，单位为毫升（mL）； M—氧化铝（Al2O3）摩尔质量的数值，单位为克每摩尔（g/mol)（M=101.96）； m试料质量的数值，单位为克(g)。 取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值I型产品不大于0.4%， Ⅱ型产品不大于0.06%。
铝酸钠含量以铝酸钠(NazAl2O）的质量分数w3计，按公式(7)计算：
w3=M2
?XM"
(7)
式中： W2——氧化铝（Al2O3）的质量分数，以%表示； M1—一铝酸钠（Na2Al2O4）摩尔质量的数值，单位为克每摩尔（g/mol)（M)=163.94）； M2——氧化铝（Al2O3）摩尔质量的数值，单位为克每摩尔（g/mol)（M2=101.96）。 取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值I型产品不大于0.6%，
5 HG/T4518—2013
Ⅱ型产品不大于0.09%。 7.5苛化系数的计算
苛化系数以氧化钠(Na2O)与氧化铝（Al2O3)的分子的比值αk计，按公式（8)计算：
w×1.645 W2
(8)
ak
式中： W1 氧化钠(Na2O)的质量分数，以%表示； W2 氧化铝（Al2O3）的质量分数，以%表示； 1.645 . 氧化铝（Al2O3）和氧化钠(Na2O)的摩尔质量的比值。 取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值不大于0.02。 7.6模数的计算
模数以氧化钠(Na2O)与氧化铝（Al2O3）的质量的比值M计，按公式（9)计算：
M=Wi
(9)
w2
式中： W1 -- 氧化钠(Na2O)的质量分数，以%表示； W2"" 氧化铝（Al2O）的质量分数，以%表示。 取平行测定结果的算术平均值为测定结果，两次平行测定结果不大于0.02。
7.7铁含量的测定 7.7.1方法提要
同GB/T3049—2006中第3章。 7.7.2试剂 7.7.2.1盐酸溶液：1+1。 7.7.2.2同GB/T3049—2006中第4章。 7.7.3仪器
分光光度计：带有光程为3cm的比色皿。 7.7.4分析步骤 7.7.4.1标准曲线的绘制
按GB/T3049—2006中6.3的规定绘制标准曲线。 7.7.4.2测定
称取约20g～30g试样，精确至0.01g，加入2mL盐酸溶液，煮沸。取下冷却至室温，转入100mL 容量瓶中，加水稀释至刻度，摇匀。再用移液管移取10mL置于100mL容量瓶中，以下按GB/T 3049—2006中6.4从“必要时，加水至60mL....”开始进行操作。
同时做空白试验，空白试验溶液除不加试样外，其他加人试剂的种类和量与试验溶液相同。 从标准曲线上查出相应的铁的质量。
7.7.5结果计算
铁含量以铁(Fe)的质量分数w4计，按公式(10)计算：
(m1-m2)X10-
W4
X100%
(10)
mX10/100
式中： m1 m2 - 从标准曲线上查出的空白试验溶液中铁的质量的数值，单位为毫克（mg）；
从标准曲线上查出的试验溶液中铁的质量的数值，单位为毫克（mg）；
试料质量的数值，单位为克（g）。
m
取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值不大于0.0002%。
6
