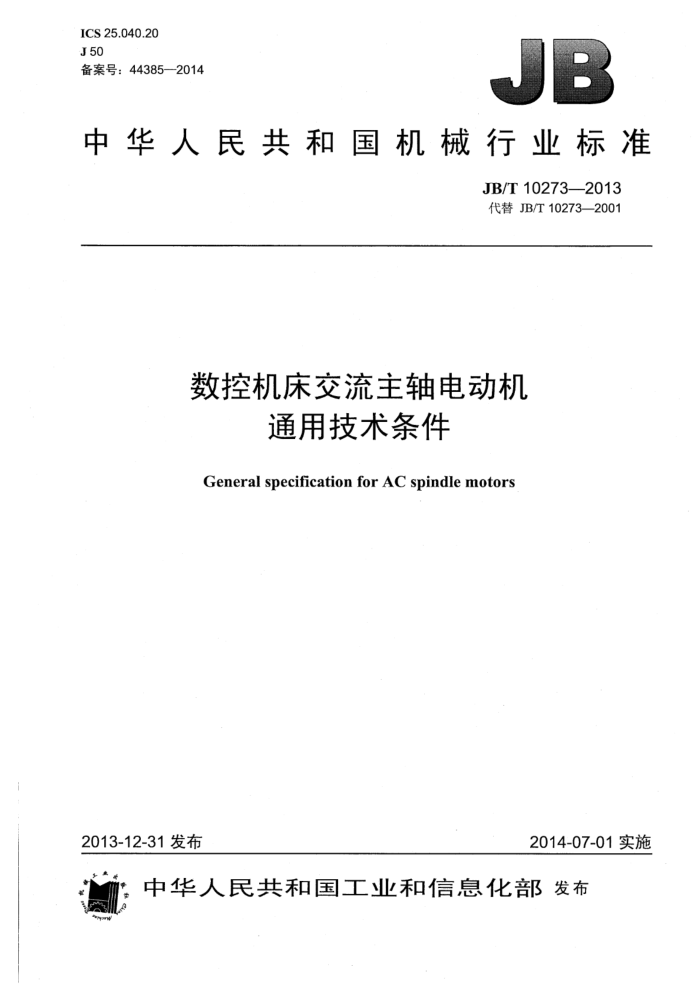

ICS25.040.20 J50 备案号：443852014
中华人民共和国机械行业标准
JB/T 10273—2013 代替JB/T10273—2001
数控机床交流主轴电动机
通用技术条件
General specification for AC spindle motors
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T10273—2013
目 次
前言
范围. 规范性引用文件
1 2
3．术语和定义 4分类.. 5 技术要求..… 试验方法.
6 7 8 9
检验规则质量保证期.. 标志、包装、运输和贮存图1 电动机外形尺寸示意
13 15 15 JB/T10273--2013
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T：10273--2001《数控机床交流主轴电动机：通用技术条件》，与JB/T10273—2001
相比主要技术变化如下：
将第2章规范性引用文件中的引用标准修改为最新版本（见第2章，2001年版的第2章）。 一对产品型号表示作了修改（见4.2.5，2001年版的4.2.5）。 将“海拔拨高度”修改为“海拔”（见5.1.2，2001年版的5.1.2）。 一对主轴电动机的凸缘号进行了规范，外形尺寸也作相应改变，具体修改了表3数据（见5.2.4， 2001年版的5.2.4）。 第6章试验方法中正常试验和仲裁试验的大气条件里的气压由“86kPa～106kPa”改为“92kPa~ 106kPa”（见6.1.1和6.1.2，2001年版的6.1.1和6.1.2）。
本标准由中国机械工业联合会提出。 本标准由全国自动化系统与集成标准化技术委员会（SAC/TC159）归口。 本标准起草单位：北京机床研究所、北京凯恩帝数控技术有限公司、广州数控设备有限公司、武汉
华中数控股份有限公司、国家机床质量监督检验中心。
本标准主要起草人：滕立波、梁若琼、邵国安、郑小年、张建国、杨洪丽。 本标准于2001年6月首次发布，本次为第一次修订。
II JB/T10273—2013
数控机床交流主轴电动机通用技术条件
1范围
本标准规定了数控机床用交流主轴电动机的技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于数控机床及类似用途的交流主轴电动机（以下简称电动机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB755-2008旋转电机定额和性能 GB/T1032—2012三相异步电动机试验方法 GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.16—2008电工电子产品环境试验第2部分：试验方法试验J及导则：长霉 GB/T2423.17-2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2828.1-2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计
划
GB4208—2008外壳防护等级（IP代码） GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080 GB/T4831—1984电机产品型号编制方法 GB/T81291997工业自动化系统机床数值控制词汇 GB10068-2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1-2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T133842008．机电产品包装通用技术条件
3术语和定义
GB/T8129界定的以及下列术语和定义适用于本文件。
3.1
连续额定输出功率rated continuous outputpower 在电动机温升不超过允许温升的条件下，电动机能长期工作的区域称为连续工作区。在连续工作区
内，电动机所能输出的最大功率称为连续额定输出功率，简称为额定功率。 3.2
短时工作制（S2）时的额定输出功率rated output power under short-time operating（S2）在S230min工作区内，电动机所能输出的最大功率。
3.3
连续周期工作制（S6）时的额定输出功率ratedoutputpowerunder continuousoperating（S6）在S650%工作区（循环时间：10min；接通5min，断开5min）内，电动机所能输出的最大功率。 JB/T10273-2013
3.4
额定转矩rated rotarytorque 在连续工作区内，电动机所能输出的最大转矩。
3.5
额定转速（基本转速） rated rotary speed (basic rotary speed) 在连续工作区内，在额定转矩下，电动机达到最大功率时的转速。
3.6
最高转速maximumrotary speed 在连续工作区内，电动机允许的最大转速。
3.7
额定电流rated current 电动机在连续工作区内，对应额定转矩时的电流。
3.8
最高电压maximum voltage 在额定转速下，短时工作制（S2）时对应该点最大功率时的电动机端子间的电压。
4分类
4.1分类
机床用交流主轴电动机可分为交流异步电动机和交流同步电动机。 4.2型号命名 4.2.1总则
电动机的型号命名按GB/T4831一1984的规定，由产品代号、规格代号和补充代号等部分组成。 4.2.2.产品代号
产品代号用大写汉语拼音字母表示： ZJY一主轴用交流异步电动机; ZJT—主轴用交流同步电动机。
4.2.3规格代号
规格代号用凸缘号（凸缘安装电动机）或机座号（中心高）（底脚安装电动机）和机座长度表示。 安装尺寸及轴伸、键和键槽的尺寸，按GB/T4772.1一1999中表1～表4的规定。 4.2.4补充代号
补充代号仅用于有此要求的电动机（如规定额定转速或反馈部件）。补充代号用汉语拼音字母或阿拉伯数字表示。补充代号的含义应在产品说明书中说明。 4.2.5型号示例
凸缘安装：凸缘号为F180（F表示凸缘上有通孔）、额定功率为3.7kW、额定转速为1500r/min 的交流主轴异步电动机。
2 JB/T10273--2013
ZJY-F180-3.7-1500
额定转速规格代号产品代号
底脚安装：机座号为112、额定转速为1500r/min的交流主轴异步电动机。 ZJY - 112-3.7-1 500
额定转速规格代号产品代号
4.3基本外形结构及安装型式
电动机的安装型式为凸缘安装或底脚安装。 电动机的基本轴伸形式为键槽轴伸。 反馈元件可安装于电动机后罩内。
5技术要求
5.1环境适应性 5.1.1 气候环境适应性
电动机的工作气候环境条件及贮存运输气候环境条件见表1。
表1 工作气候条件 -10℃~40℃
项目环境温度相对湿度大气压强
贮存、运输气候条件
40℃～55℃ ≤95%（40℃) 86 kPa~106 kPa
30%~95%（不凝露）
86 kPa~106 kPa
5.1.2海拨
当海拔不超过1000m时，电动机应能保证各项技术指标。当海拔超过1000m时，需按制造厂与用户之间的协议进行设计和使用。 5.2外观及装配质量 5.2.1外观
电动机表面不应有锈蚀、涂覆层脱落、碰伤和划痕；紧固件连接应牢固；接线装置标记及铭牌的字迹和内容应清楚无误，且不得脱落， 5.2.2 外形及安装尺寸
电动机外形及安装尺寸示意如图1所示。 JB/T10273--2013
图1 电动机外形尺寸示意
各尺寸符号的意义如下：
底脚螺栓通孔轴线间的距离（端视）；
4
AA 底脚的宽度（端视）； AB 一底脚外边缘间的距离（端视）； Ac—电动机直径或两侧面间最大距离： AD -电动机垂直中心线至接线盒或其他固定在电动机侧面的最凸出部件边缘的距离： B 底脚螺栓通孔轴线间的距离； BA 底脚长度； BB 底脚外边缘间的距离（侧视）； JB/T10273-—2013
轴伸肩至最近的底脚螺栓通孔轴线的距离；轴伸直径；
C D E 从轴肩起的轴伸长度； F 轴伸端键槽的宽度； G 轴伸端由键槽底至对面外圆表面的距离；
GA 轴伸端由键的顶面至对面外圆表面的距离； Gp 轴伸端键的高度； GE 轴伸端外圆表面至键槽底的深度： H 电动机轴线至底脚底面的距离（基本尺寸）； HA 底脚厚度； Hc 卧式电动机顶面至底脚底面的距离； Hp 安装于电动机顶部的吊环，接线盒或其他最凸出部件的顶面至底脚底面的距离； K- 底脚通孔直径或长圆形孔的宽度； L- 电动机的总长； LA" 凸缘厚度； LB 凸缘安装面至电动机端面的距离： M 凸缘安装孔基圆直径； N 凸缘止口直径：
凸缘外径，如不是圆形，为最大半径尺寸的两倍；凸缘安装面至轴伸肩的距离；
R S 凸缘螺栓通孔直径；
凸缘止口高度。
T
5.2.3 轴伸径向圆跳动
电动机轴伸外圆配合表面的径向圆跳动公差应不大于表2的规定，具体数值应在专用技术条件中作出规定。
表2
轴伸径向圆跳动公差
轴伸直径·D
μum 20 25 30 35 40
mm 10 5.2.4凸缘止口对电动机轴线的径向圆跳动和凸缘安装面对电动机轴线的轴向圆跳动
凸缘止口对电动机轴线的径向圆跳动和凸缘安装面对电动机轴线的轴向圆跳动公差应不大于表3 的规定，具体数值应在专用技术条件中作出规定。 5.3出线方式及标记
电动机的动力电源端子和反馈元件的出线方式是通过接线盒或插头座引出的。接线头应有明显的标记，并应符合专用技术条件的规定。
