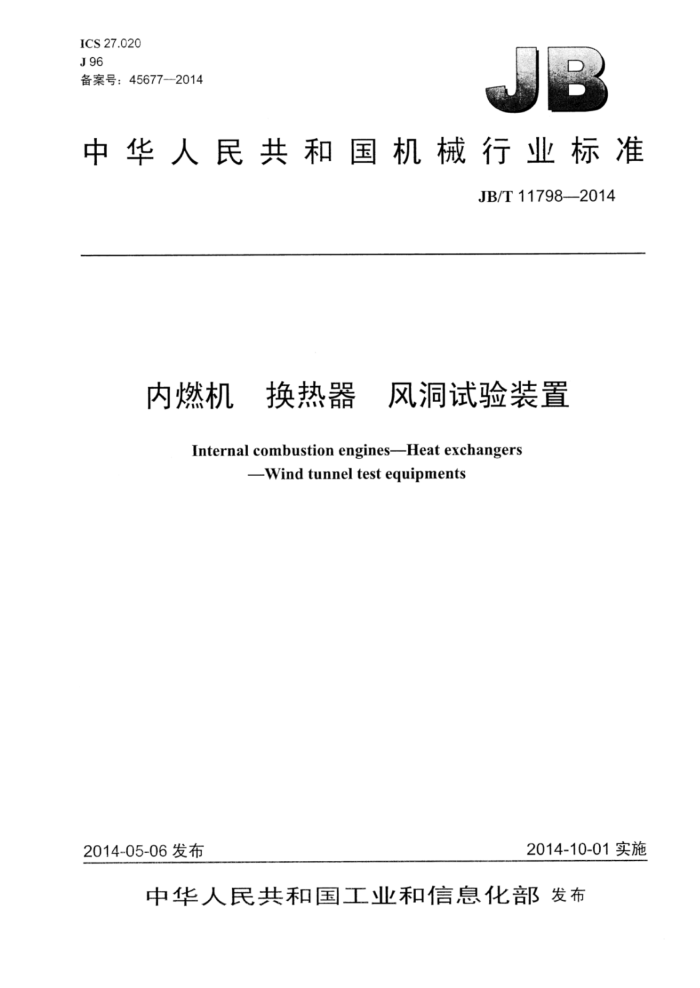

ICS27.020 J96 备案号：45677—2014
中华人民共和国机械行业标准
JB/T11798—2014
内燃机 换热器 风洞试验装置
Internal combustion engines--Heat exchangers
-Wind tunnel test equipments
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
内燃机 换热器风洞试验装置
JB/T11798-2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm2.25印张·70千字
2015年3月第1版第1次印刷
定价：33.00元
*
书号：15111·11994 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11798-2014
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
符号和说明.. 总体结构. 5.1 总则.. 5.2 负压式传热风洞 5.3 试验段在进口侧型风室 5.4 试验段在出口侧型风室 5.5 封闭循环式传热风洞. 6技术要求.
4.
5
6.1 负压式传热风洞的主模块 6.2 风室式传热风洞的主模块， 6.3 封闭循环式传热风洞 6.4 热水模块. 6.5 热油模块 6.6 高温高压空气模块 7测量模块 7.1 试验段温度测量..
中
9
10 11 12 12 15 16 20 20 .20 20 .20 21 ...21 .21
7.2 试验段试件阻力测量 7.3 流量测量
8试验控制及数据采集模块
8.1 测量控制精度 8.2 试验介质 8.3 试验程序 8.4 试验项目..
9试验数据处理. 9.1 换热量计算.
9.2 传热系数的计算 9.3 换算散热量计算 9.4热平衡计算， 10传热风洞的验证与评价 10.1总则. 10.2标样. 10.3验证与评价规则 11标志、包装、运输和贮存
21 21 22 .22 22 .27 .29 .29
11.1标志
1 JB/T11798—2014
11.2 包装 11.3 运输.. 11.4 标样的贮存 11.5 其他
29 29 30 30
图1 主模块图2 主模块图3 主模块三图4 封闭循环风室式传热风洞的主模块结构之图5 进风口示意.. 图6 整流格栅在风道内的布置图7 整流格栅的制作示意图8 过渡段示意. 图9 混合器的结构示意图10 风室主模块的仪表安装位置示意图图11 风室主模块的仪表安装位置示意图图12 热水模块结构，图13 热油模块结构图14 高温高压空气模块结构图15 矩形通道截面测温点的布置 （等面积法）图16 圆形通道截面测温点的布置 （等面积法）图17 圆形通道截面测温点的布置（等流量法）图18 矩形通道截面测温点的布置图19 温度取样管制作示意图20 温度传感器测点布置截面图21 温度传感器测点布置部面图22 管壁压力测孔的结构图23 矩形通道的取压孔及引压管的布置示意图24 圆形通道的取压孔及引压管的布置示意. 图25 喷嘴几何形状，
O
8
10 .10 1 11 12 12 13 13 14 14 15 16 16 16 17
表1 符号、说明和单位表2 下标.. 表3 测温仪表准确度和精度要求，表4 风室内喷嘴的流量系数，表5 风室内喷嘴的膨胀系数. 表6格拉布斯准则数Ton,)表
3 4 12 18 19 25
II JB/T11798—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：浙江银轮机械股份有限公司、上海理工大学、上海内燃机研究所、扬州水箱有限
公司、泰安鼎鑫冷却器有限公司、江苏嘉和热系统股份有限公司。
本标准主要起草人：童正明、夏立峰、沈红节、李楠、董军启、周卫平、李宝民、闵华、钱金山、 王文文。
本标准为首次发布。
III JB/T11798—2014
内燃机换热器 风洞试验装置
1范围
本标准规定了汽车、拖拉机、工程机械、小型船舶用内燃机换热器传热风洞试验装置的术语和定义、 符号和说明、总体结构、技术要求、测量模块、试验控制及数据采集模块。试验数据处理、传热风洞的验证与评价以及标志、包装、运输和贮存。
本标准适用于汽车、拖拉机、工程机械小型船舶用内燃机换热器（包括液-气、气-气换热）进行传热性能试验的传热风洞试验装置（以下简称传热风洞），其他用途的换热器的风洞试验装置也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2624.3用安装在圆形截面管道中的差压装置测量满管流体流量第3部分：喷嘴和文丘里喷嘴
GB11122—2006柴油机油 JJF1059.1—2012测量不确定度评定与表示 JG667—2010液体容积式流量计检定规程 JJG1038一2008科里奥利质量流量计检定规程
3术语和定义
下列术语和定义适用于本文件。
3.1
传热风洞wind tunnel forheat transfer 用于测量液-气、气-气换热设备的传热性能和阻力性能的装置。
3.2
迎风面积frontalarea 以空气为冷却介质的换热器，其芯子迎风侧的面积。
3.3
换热效率effectiveness 换热器实际换热量与在相同条件下最大可能换热量之比。
3.4
热侧hot side 水散热器中水流通的通道、油散热器中油流通的通道、空-空中冷器中增压空气流通的通道。
3.5
冷侧 cool side 水散热器、油散热器和空-空中冷器中，常压空气流通的通道。
1 JB/T11798--2014
3.6
换算散热量conversiontrans-heat 在试验条件下的实际散热量换算为设定温差（高温介质与低温介质指定进口温度之间的差值）时的
散热量，亦称标准散热量。 3.7
压力降pressuredrop 在试验工况条件下，试验介质流经换热器前、后所形成的静压差，亦称阻力或工作阻力。 标准空气standardair 温度为20℃，气压为101.3kPa状况下的空气。
3.8
3.9
准确度accuracy 仪器指示或记录被测真值的能力，以测量指示值与真值之间的差值来表示。
3.10
精密度 precision 在相同条件下，采用相同方法对相同的物理量进行重复测量时，得到的示值接近一致的程度。
3.11
绝对压力 absolute pressure 以绝对真空作计量基准而测得的压力。
3.12
质量流量 mass flowrate 单位时间内流过规定截面的介质质量。
3.13
体积流量 volume flowrate 单位时间内流过规定截面的介质体积。
3.14
风速 welocity 在试验工况条件下，换热器迎风面上某一点的空气流速。
3.15
平均风速 average velocity 在试验工况条件下，换热器迎风面上的加权平均空气流速。
3.16
相关系数 correlation coefficient 衡量两个变量线性相关密切程度的量。
3.17
气体常数 specific gas constant 气体状态方程中的比例常数。
4 符号和说明
表1和表2所列的符号、说明和单位适用于本文件。
