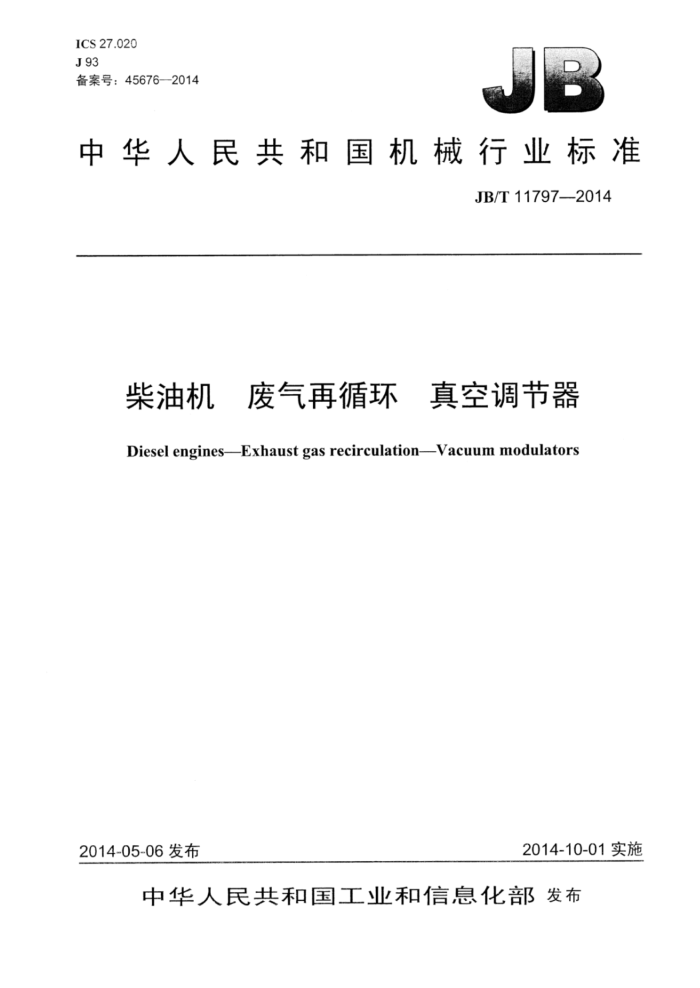

ICS 27.020 J93 备案号：45676—2014
中华人民共和国机械行业标准
JB/T11797—2014
柴油机 废气再循环 真空调节器 Diesel engines-Exhaust gas recirculation-Vacuum modulators
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JB/T11797--2014
目 次
前言范围
1
规范性引用文件 3 术语和定义 4技术要求..
2
试验方法 6 检验规则.. 7 标志、包装和贮存
5
L
10
图1 占空比与真空度输出曲线图2 真空调节器的连接方式图3 噪声试验分贝计固定位置图4 高低温交变循环. 图5 温度/湿度组合循环. 图6 占空比变化循环图7 高低温交变循环
O
表1 工作电压范围表2测试仪表的测量准确度，表3检验项目分类.
9 JB/T11797—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：上海内燃机研究所、无锡隆盛科技股份有限公司、江铃汽车股份有限公司、昆明
云内动力股份有限公司、雪龙集团股份有限公司、浙江银轮机械有限公司、宁波明瑞康塑料机械有限公司、江苏金动动力机械有限公司。
本标准主要起草人：郭华、邵兴隆、计维斌、彭俊、刘义、曾劲平、余宏、倪荣福、瞿俊鸣、贺频艳、张守都、阳晓辉、陈良春、张炳方。
本标准为首次发布。
II JB/T11797-2014
柴油机废气再循环真空调节器
1范围
本标准规定了柴油机废气再循环用真空调节器的术语和定义、技术要求、试验方法、检验规则、标志、包装和贮存。
本标准适用于汽车，拖拉机、工程机械、发电机组及内河船舶等柴油机废气再循环用真空调节器（以下简称真空调节器）。其他用途的柴油机废气再循环用真空调节器也可参照采用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.8 电工电子产品环境试验第二部分：试验方法试验Ed：自由跌落 GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2423.22 环境试验第2部分：试验方法试验N：温度变化 GB/T2423.30 环境试验第2部分：试验方法试验XA和导则：在清洗剂中浸渍 GB/T2423.34 4环境试验第2部分：试验方法试验Z/AD：温度/湿度组合循环试验 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T17619 机动车电子电器组件的电磁辐射抗扰性限值和测量方法 QC/T4132002汽车电气设备基本技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
废气再循环exhaustgasrecirculation，EGR 将一部分排气通过进气系统返回燃烧室，以降低最高燃烧温度，减少氮氧化物形成的方法。
3.2
气动EGR阀 pneumatic EGRvalve 一种用真空源控制废气再循环流量大小的阀。
3.3
真空调节器 vacuum modulator 一种用于调节输出真空度大小的机构。
一 JB/T11797-2014
4技术要求
4.1 总则
真空调节器应按规定程序批准的产品图纸或技术文件进行制造，并符合本标准的规定。 4.2温度范围
存储温度：-40℃～140℃。 使用温度：-40℃～130℃。
4.3工作电压范围
真空调节器工作电压范围见表1。
表1工作电压范围
标称电压V
工作电压范围 V
12 24
10.8~16 21.6~32
4.4型号编制规则
真空调节器产品型号由汉语拼音字母、阿拉伯数字组成，第一组字母表示生产厂家代号，第二组数字代表工作电压，第三组字母代表产品类别，第四组字母代表产品序号。如有特殊要求，由供需双方另行商定。
示例： LS- 1 D 0100
产品序号产品类别（D代表真空调节器）工作电压（1代表12V，2代表24V）生产厂家代号
4.5基本要求 4.5.1外观质量
真空调节器表面不允许有裂纹、碰伤、锈蚀等缺陷。 4.5.2真空度输出性能
控制真空调节器的输入真空度大于或等于85kPa、频率为300Hz，其输出性能应符合图1的要求。 4.5.3响应时间
控制真空调节器的占空比从20%阶跃至90%，真空度达到55kPa的时间应小于或等于100ms；控制真空调节器的占空比从90%阶跃至20%，真空度达到20kPa的时间应小于或等于60ms。 4.5.4噪声
背景噪声在10dB（A）以下时，控制真空调节器占空比为70%、频率为300Hz，在距被测产品150mm
2 JB/T11797-2014
处的噪声应在65dB（A）以内。
3
80 70
560 50 40 30
20 10
3040 50 60 70 80 90100
20
D
10
占空比%
图1占空比与真空度输出曲线
4.5.5流量损失
控制信号的占空比由20%开始，按步长10%依次递增至90%，真空调节器每相邻占空比的输出流量差应小于或等于35L/hle 4.6 6过电压性能
真空调节器经过电压试验后，其性能应符合4.5的规定。 4.7 绝缘耐压性能
真空调节器的绝缘耐压性能应符合QC/T413-2002中3.8.1的规定。 4.8耐温性能 4.8.1耐低温性能
真空调节器在-40℃的环境温度下经72h低温试验后，其性能应符合4.5的规定 4.8.2耐高温性能
真空调节器在140℃的环境温度下经72h高温试验后，其性能应符合4.5的规定。 4.8.3耐温度变化性能
真空调节器经温度变化循环试验后，其性能应符合4.5的规定。 4.9耐温度/湿度组合循环性能
真空调节器经温度/湿度组合循环试验后，其性能应符合4.5的规定 4.10耐腐蚀性能
真空调节器经144h的盐雾试验后，其性能应符合4.5的规定。 JB/T11797—2014
4.11耐振动性能
真空调节器经振动试验后，零部件应无损坏和松动现象，其性能应符合4.5的规定。 4.12耐工业溶剂性能
真空调节器经工业溶剂试验后，其性能应符合4.5的规定。 4.13电磁兼容性能
真空调节器经电磁兼容试验后，其性能应符合4.5的规定。 4.14耐跌落性能
真空调节器经自由跌落试验后，其性能应符合4.5的规定。 4.15耐久性能
真空调节器经3799h耐久性试验后，其性能应符合4.5的规定。
5试验方法
5.1i 试验条件 5.1.1试验环境
如无特殊规定时，试验环境应满足： a）温度：18℃～28℃； b）相对湿度：45%～75%； c）大气压力：86kPa～106kPaa
5.1.2电源
试验用整流稳压可调电源的波纹系数不大于0.1%。
表2测试仪表的测量准确度
仪表名称真空压力表压力测试仪器示波器分贝计流量计测量电阻仪表
测量准确度
1级 0.5级 ≤1ms
≤1.5 dB (A)
0.1级 0.1级
5.1.3仪表
测试仪表的测量准确度见表2。 5.2 性能试验 5.2.1 外观质量
采用目测法。
4 JB/T11797—2014
5.2.2真空度输出性能 5.2.2.1试验准备
按图2所示，将真空调节器输入和输出端分别与真空源1及储气罐13相接，真空调节器电极与电源相接，控制真空源输出的真空度为90kPa土2kPa 调节电源输出电压为真空调节器工作电压。
9
VAC
D OUT
10
12
14
说明：
真空源：管路（管长l=500mm土5mm，管径d=3.5mm）；稳压容器（5L）；管路（管长=100mm土5mm，管径d=3.5mm）；流量计：管路（管长l=300mm土5mm，管径d=3.5mm）；稳压容器100mL）管路（管长1=200mm±5mm，管径d=3.5mm）
2
子
5
6
8
9 真空调节器； 10 管路（管长（=1400mm土5mm管径d-4mm）； 11- 管路（管长l=200mm±5mm，管径d=4mm）； 12 压力测试仪器： 13- 储气罐（20mL）； 14- 电源。
图2 2真空调节器的连接方式
5.2.2.2 试验步骤
控制真空调节器的频率为300Hz，将占空比从20%开始按步长10%依次递增至90%，测量输出的
5
