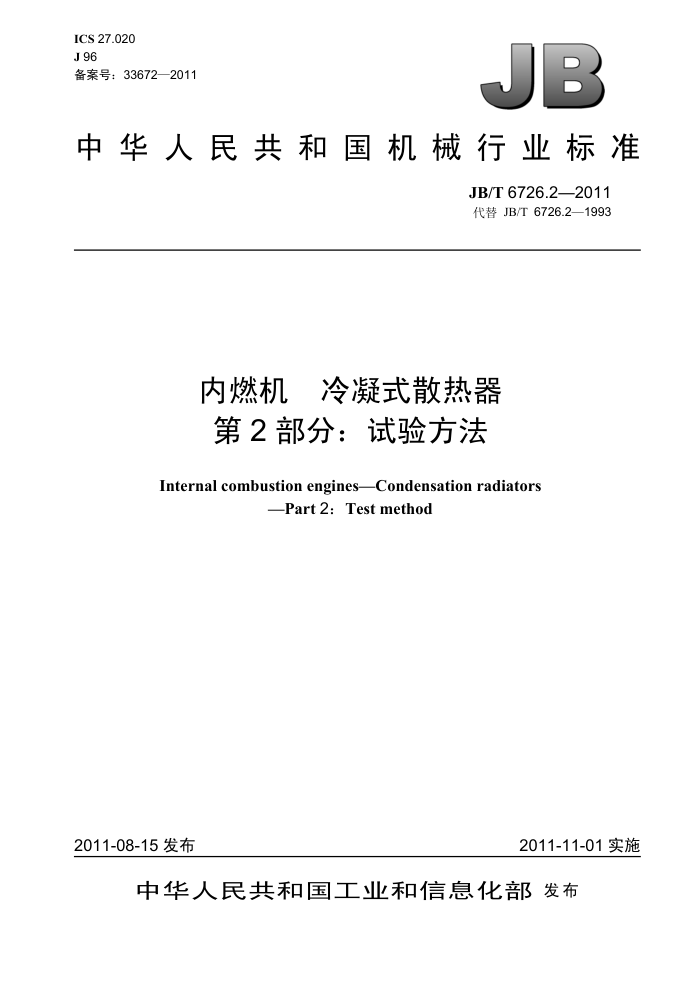

ICS 27.020 J 96 备案号：33672—2011
JB
中华人民共和国机械行业标准
JB/T 6726.2—2011 代替 JB/T 6726.2—1993
内燃机冷凝式散热器第2部分：试验方法
Internal combustion engines-Condensation radiators
Part 2: Test method
2011-11-01 实施
2011-08-15 发布
中华人民共和国工业和信息化部发布 JB/T 6726.2—2011
目 次
前言
.11
范围. 规范性引用文件试验项目……….
1
2
3
4仪器、仪表及精度要求 5试验方法. 5.1气密性能试验..… 5.2 复式加水口盖工作性能试验 5.3通流性能试验. 5.4散热性能试验 5.5耐振性能试验.…. 5.6耐热态压力脉冲性能试验. 6结果分析与文件整理.. 图1气密试验装置.… 图2进气阀开启压力试验装置图3出汽阀开启压力试验装置图4通流及散热试验装置图 5 过渡段轴向布置. 图 6 耐振试验装置图 7 耐热态压力脉冲试验装置表 1 风量的确定，
......................
..........
.....................
...............
..................
.... ....
..6
....................
...................
6 JB/T 6726.2—2011
前言
JB/T6726《内燃机冷凝式散热器》分为以下两个部分：一第1部分：技术条件;
第2部分：试验方法。 本部分为JB/T 6726的第2部分。 本部分按照GB/T1.1一2009给出的规则起草，本部分代替JB/T6726.2—1993《内燃机冷凝式散热器试验方法》，与JB/T6726.2—1993相比主
要技术变化如下：
直接给出了“复式加水口盖工作性能试验”的试验方法。 本部分由中国机械工业联合会提出本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：上海内燃机研究所、浙江银轮机械股份有限公司。 本部分主要起草人：沈红节、夏立峰、蒋平灶、叶宏、钟君杰。 本部分所代替标准的历次版本发布情况为：
JB/T 6726.2—1993。
II JB/T 6726.2—2011
内燃机冷凝式散热器第2部分：试验方法
1 范围
JB/T 6726 的本部分规定了内燃机冷凝式散热器的试验项目、仪器、仪表及精度要求、试验方法以
及结果分析与文件整理的要求。
本部分适用于内燃机冷凝式散热器（以下简称冷凝器）。 2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1236　工业通风机　用标准化风道进行性能试验 3试验项目 3.1气密性能试验。 3.2 复式加水口盖工作性能试验 3.3 通流性能试验， 3.4 散热性能试验。 3.5耐振性能试验。 3.6耐热态压力脉冲性能试验 4仪器、仪表及精度要求 4.1 试验用仪器、仪表应校验合格。 4.2气体压力用金属弹簧压力表或其他量仪测定，复式加水口盖工作性能试验时，仪表精度应不低于 0.5级，其他试验应不低于1级。 4.3 风量用风筒及微压计测定，微压计的分度值应不大于0.1Pa。 4.4 风阻用压差仪或其他量仪测定，其分度值应不大于10 Pa。 4.5 温度用数显测温仪、水银温度计、酒精温度计或其他量仪测定，其分度值应不大于0.5℃。 4.6 风温差用热电堆及直流电位差计测定，直流电位差计的分度值应不大于0.05mV。 4.7 转速用转速表、测速仪或其他量仪测定，其精度应不低于1级 4.8 频次用计数器、积时频率仪或其他量仪测定，其精度应不低于土1。 4.9时间用秒表测定。 4.10加速度用加速度仪测定，其精度应不低于1级。 5试验方法 5.1气密性能试验 5.1.1试验装置
试验装置如图1所示。
I JB/T 6726.2—2011
压缩空气
一压力表；2- 水槽；3- 进水阀；
输气管路；5 带有导气管的橡皮塞或特制水盖;
1
61 一被检冷凝器；7 螺栓；8 密封垫；9- 金属板；10- 放水阀。
图1气密试验装置
5.1.2试验条件 5.1.2.1安装要求
冷凝器下端及加水口处密封应可靠，不得因气体压力作用而失效 5.1.2.2试验气体压力
试验气体压力按公式（1）进行确定：
p=1.5p
(1)
式中: p 试验气体压力（表压，下同），单位为千帕（kPa); p'一一复式加水口盖出汽阀名义开启压力，单位为千帕（kPa)。
5.1.2.3保压时间
保压时间为30 S。 5.1.3检测内容与方法
检查保压时间内被检冷凝器水侧有无气体泄漏而产生气泡。对于断续出现的气泡，可隔0.5h复验次。
5.2复式加水口盖工作性能试验 5.2.1进气阀开启压力
试验进气阀开始开启的真空度的方法，如图2所示。将加水口盖拧紧在特制的加水口上，然后通入压缩空气，使压力逐渐增加，当从泄气管中冒出连续气泡时，表示进气阀已开始开启，这时压力表的读数，即为进气阀开始开启的真空度。 5.2.2　出汽阀开启压力
试验出汽阀开始开启压力的方法，如图3所示。将加水口盖拧紧在特制的加水口上，然后通入压缩空气，使压力逐渐增加，当从泄气管中冒出连续气泡时，表示出汽阀已开始开启，这时压力表的读数，即为出汽阀开始开启的压力。 5.3通流性能试验 5.3.1试验装置 5.3.1.1试验装置如图4所示。 5.3.1.2被检冷凝器两侧的过渡段上、温度、压差测量处的轴向位置及平直段长度按图5 的规定
2 JB/T 6726.2—2011
截流阀
减压阀
压缩空气
X
加水口盖
压力计
泄气管水槽
供气管
B
20以下
:
特制的加水口
图2进气阀开启压力试验装置
截流阀
减压阀
压缩空气
Q
加水口盖
压力计
泄气管
供气管
水槽
办区
20以下
:
T
特制的加水口
图3　出汽阀开启压力试验装置
1?
12
Z
圆滑过渡
圆滑过渡
+
1
D
10
-8
-微压计；2- -风筒；3- -空气加热段；4- 一可调空气加热器；5- -过渡段；6- -加热水箱; 7- 被检冷凝器；8- 可调水加热器；9- -过渡段；10- 一外源风扇；11- -调速电动机；
1
12- 热电堆及直流电位差计；13——压差计；14——温度计。
图4通流及散热试验装置
3 JB/T 6726.2—2011
气流方向
_100.
100 150
150
≥400
300
≥600
-温度计；2—— -热电堆；3——测压点；4— 被检冷凝器。
图5过渡段轴向布置
5.3.1.3压力测量点对称地分布在测量断面的四周，并经由总管接入压差计。测压孔的直径为3 mm, 孔口平整光滑，无毛刺、突起，其轴线垂直于管壁。 5.3.1.4空气加热器的加热元件应沿所在断面均匀分布。 5.3.1.5测量风温的温度计，其感温部位的顶端应置于被测断面的中央。 5.3.1.6风筒应符合GB/T1236中有关“D型：管道进口管道出口装置类型”的规定。 5.3.2试验条件 5.3.2.1安装要求
被检冷凝器的下端借螺栓将其与密封垫、加热水箱紧固，并装满清水。 5.3.2.2水温
水温为室温。 5.3.2.3风量
风量按表 1 的规定。
表 1风量的确定
风量kg/h
散热片类型平片型散热片 410 非平片散热片
3 kwa 4 kwa 5 kwa 6 kwa 7 kwa 8 kwa 9 kwa 11 kwa 14 kwa
680 820 950 1 090 1 220 1 500 1 900 610
540 490
370
740
860
980
1 100 1350 1 710
为配套发动机标定功率，功率值含小数者应向大圆整到表列最近的一个功率档次。
a
5.3.2.4 风温
风温为25℃～35℃。 5.3.3检测内容与方法
冷凝器的通流性能试验检测内容与方法如下： a）风量：按GB/T1236 的规定进行测量与计算，并应符合表1的规定，单位为于克每小时（kg/h）。 b）风温，单位为摄氏度（℃）。 c）冷凝器风阻：即冷凝器两侧的风压差的绝对值，单位为帕（Pa）。
5.4散热性能试验 5.4.1试验装置 5.4.1.1　试验装置如图 4所示。 5.4.1.2测定冷凝器水温的温度计应位于加水口中心，其感温部位的顶部应接近上主片。
4
