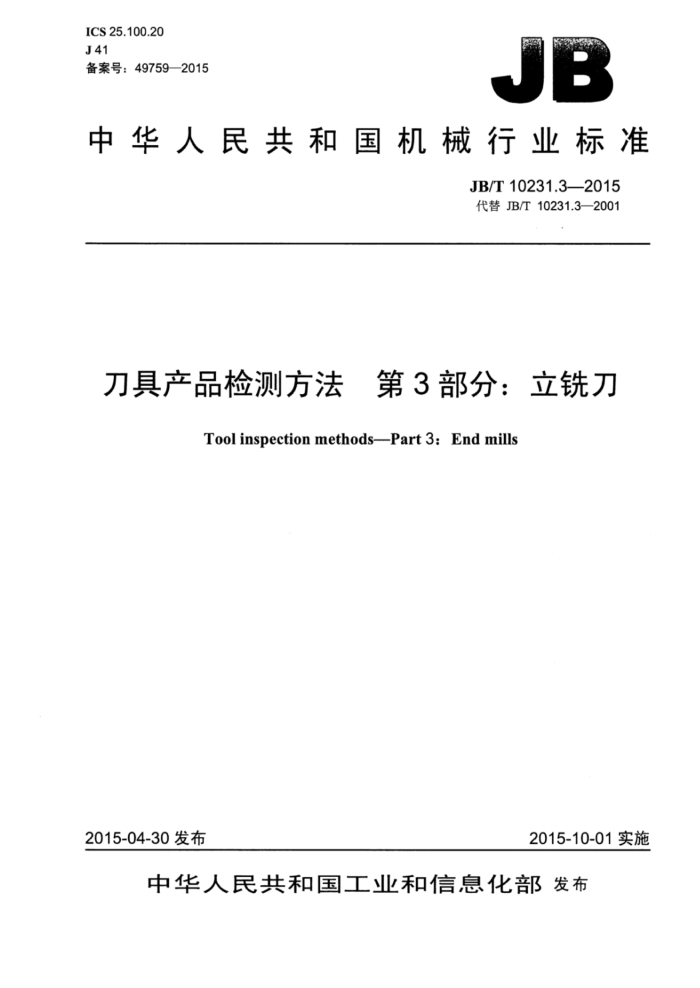

ICS 25.100.20 J41 备案号：49759—2015
JB
中华人民共和国机械行业标准
JB/T10231.3—2015 代替JB/T10231.3—2001
刀具产品检测方法 第3部分：立铣刀
Tool inspection methods-Part 3: End mills
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化发布 JB/T10231.3—2015
目 次
前言
范围 2 规范性引用文件 3 检测依据. 4 检测方法和检测器具 4.1 外观的检测 4.2 表面粗糙度的检测 4.3 工作部分圆跳动的检测 4.4 工作部分直径及直径锥度的检测 4.5 柄部的检测 4.6 总长和工作部分长度的检测. 4.7 材料硬度的检测 4.8 标志的检测. 4.9 包装的检测，
1
图1 直柄立铣刀圆跳动检测方法. 图2 锥柄立铣刀圆跳动检测方法图3 工作部分直径锥度的检测.
表1 钢球直径的选用 JB/T10231.3—2015
前言
JB/T10231《刀具产品检测方法》分为27个部分：
第1部分：通则；第2部分：麻花钻：第3部分：立铣刀；第4部分：丝锥；第5部分：齿轮滚刀；第6部分：插齿刀；第7部分：圆拉刀；第8部分：板牙：第9部分：铰刀：第10部分：钻：第11部分：扩孔钻；第12部分：三面刃铣刀：第13部分：锯片铣刀：第14部分：键槽铣刀；第15部分：可转位三面刃铣刀：第16部分：可转位面铣刀；第17部分：可转位立铣刀：第18部分：可转位车刀；第19部分：键槽拉刀； -第20部分：矩形花键拉刀：第21部分：旋转和旋转冲击式硬质合金建工钻：第22部分：搓丝板；第23部分：滚丝轮；第24部分：机用锯条：第25部分：金属切削带锯条；一第26部分：高速钢车刀条；第27部分：中心钻。
本部分为JB/T10231的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T10231.3—2001《刀具产品检测方法第3部分：立铣刀》，与JB/T10231.3—2001
相比主要技术变化如下：
修改了前言：修改了规范性引用文件； 4.3中对工作部分圆跳动的检测方法的表述做了一些补充； -4.3中增加了表1钢球直径的选用：修改了图1和图2；增加了图3和公式（1）。
II JB/T10231.3—2015
本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会 （SAC/TC91）归口本部分起草单位：成都成量工具集团有限公司、成都工具研究所有限公司、常熟量具刃具厂。 本部分主要起草人：黄华新、沈士昌、戴建平。 本部分所代替标准的历次发布情况为：
JB/T10231.3—2001。
III JB/T10231.3—2015
刀具产品检测方法第3部分：立铣刀
1范围
JB/T10231的本部分规定了各种立铣刀成品检测时的检测方法和检测器具，本部分规定的方法并不是唯一的。
本部分适用于按GB/T6117.1～6117.3、GB/T6118的规定生产的立铣刀的检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T10231.1一2015刀具产品检测方法第1部分：通则
3检测依据
相关标准和产品图样。
4检测方法和检测器具
4.1 外观的检测
外观的检测按JB/T10231.1—2015中第4章的规定。 4.2表面粗糙度的检测
表面粗糙度的检测按JB/T10231.1一2015中第5章的规定。 4.3工作部分圆跳动的检测 4.3.1检测方法
圆周刃对柄部轴线的径向圆跳动的检测如图1和图2所示。将立铣刀水平放置于V形架上，柄部端面通过一钢球顶靠一定位块，将指示表测头垂直触靠在距立铣刀端部5mm内的周刃上，旋转立铣刀 1周一2周，依次读取各切削刃上的指示表读数，取最大值与最小值之差为立铣刀圆周刃对柄部轴线的径向圆跳动量，最大相邻齿差值为立铣刀圆周刃对柄部轴线的径向相邻齿圆跳动量。
端刃对柄部轴线的端面圆跳动的检测如图1和图2所示。将立铣刀水平放置于V形架上，柄部端面通过一钢球顶靠一定位块，将指示表测头垂直触靠在距外圆2mm内的端刃上，旋转铣刀1周 2周，依次读取各切削刃上的指示表读数，取最大值与最小值之差为立铣刀端刃对柄部轴线的轴向圆跳动量。 4.3.2检测器具
指示表、检验平板、磁性表座、V形架、定位块、钢球（钢球直径的选用按表1的规定）。
1 JB/T10231.3—2015
表1钢球直径的选用
单位为毫米
2.50 4.0
4.00 6.0
6.30 10.0
10.00 15.0
立铣刀中心孔选用钢球直径
1.00 1.5
1.60 2.0
2.00 3.0
3.15 5.0
说明： 1—钢球： 2- 定位块；
3——V形架： 4一检验平板。
图1直柄立铣刀圆跳动检测方法
说明： 1-钢球： 2定位块：
3V形架：
一检验平板。
4
图2锥柄立铣刀圆跳动检测方法
2 JB/T10231.3—2015
4.4工作部分直径及直径锥度的检测 4.4.1检测方法
工作部分直径的检测按JB/T10231.1一2015中12.1.2的规定。 工作部分直径锥度用工作部分直径差表示（见图3），测量3点直径，A点在靠近立铣刀刀尖处，C
点在距刃带收尾5mm处，B点在A、C点中间，分别取A、B两点读数差的绝对值和4、C两点读数差的绝对值。直径小于16mm的铣刀允许只测A、C两点。锥度数值按100mm长度差计算，见公式（1）。 AB间、AC间的锥度值都应满足要求。
锥度值=_α-de(或ds)
(1)
LAC(或LAB)X100
式中： da、dBdcA、B、C点的直径； LAC、LABA、C点和A、B点间的距离。
41
B1
cl
AI 图3工作部分直径锥度的检测
BI
cl
4.4.2检测器具
外径千分尺、三沟千分尺、五沟千分尺。 4.5柄部的检测 4.5.1直柄立铣刀柄部直径的检测按JB/T10231.1—2015中12.1.3的规定。 4.5.2锥柄立铣刀锥柄的检测按JB/T10231.1一2015中第6章和第7章的规定。 4.6总长和工作部分长度的检测
总长和工作部分长度的检测按JB/T10231.1一2015中12.1.1的规定。 4.7材料硬度的检测
材料硬度的检测按JB/T10231.1—2015中第13章的规定。 4.8标志的检测
检测方法：目测。 4.9包装的检测
检测方法：目测。
