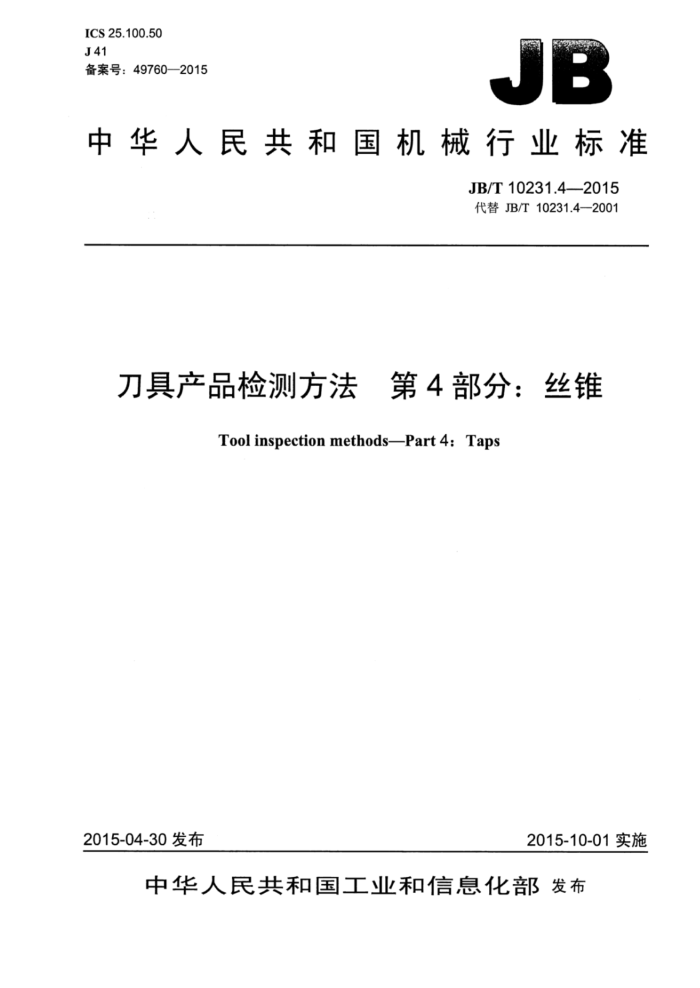

ICS25.100.50 J41 备案号：49760—2015
JB
中华人民共和国机械行业标准
JB/T10231.4—2015 代替JB/T10231.42001
刀具产品检测方法 第4部分：丝锥
Tool inspection methods-Part 4: Taps
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
刀具产品检测方法第4部分：丝锥
JB/T10231.42015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm?1.25印张-40千字
2015年11月第1版第1次印刷
定价：21.00元
*
书号：15111·12639 网址：http：//www.cmpbook.com 编辑部电话： （010) 88379399 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T10231.42015
目 次
前言 1范围. 2规范性引用文件 3检测依据 4通用项目的检测. 5切削锥角的检测
III
5.1 检测器具 5.2检测方法 6前角的检测 6.1 检测器具.. 6.2 检测方法， 7牙侧角的检测. 7.1 检测器具 7.2 检测方法. 8螺距的检测 8.1 检测器具. 8.2检测方法. 9牙顶高、牙底高的检测 9.1检测器具.. 9.2检测方法.. 10大径的检测. 10.1检测器具. 10.2检测方法. 11小径的检测. 11.1检测器具. 11.2检测方法.. 12中径的检测 12..1检测器具 12.2检测方法. 13锥度螺纹丝锥锥度的检测. 13.1检测器具. 13.2检测方法.. 14锥度螺纹丝锥锥角的检测 14.1检测器具 14.2检测方法 15螺旋槽丝锥螺旋槽角の的检测 15.1检测器具.. 15.2检测方法.
5
6
“wm.6
市
6
国面
O
上
I
一
.10 JB/T10231.4—2015
.10.
16螺纹牙型铲磨的检测 16.1 检测器具 16.2检测方法.. 17后角%的检测 17.1# 检查器具 17.2 检测方法 18 螺尖丝锥刃倾角元的检测 18.1 检测器具. 18.2 检测方法. 19倒锥的检测 19.1 检测器具. 19.2 检测方法 20柄部直径的测量. 20.1 检测器具 20.2 检测方法. 21丝锥长度的检测 21.1 检测器具 21.2检测方法. 22切削部分、校准部分、柄部圆跳动的检测 22.1检测器具.. 22.2检测方法. 23丝锥方头尺寸误差、形状误差及其对柄部轴线位置误差的检测 23.1 检测器具 23.2 检测方法，
10 10 11 11 .11 11 11 11
.... 11
11 11 .12 12 .12 12 12 12
...13 .13 . 13
.13 13 13
II JB/T10231.4—2015
前言
JB/T10231《刀具产品检测方法》分为27个部分：
第1部分：通则；第2部分：麻花钻；第3部分：立铣刀；第4部分：丝锥；第5部分：齿轮滚刀；第6部分：插齿刀；第7部分：圆拉刀；第8部分：板牙；第9部分：铰刀；第10部分：钻；第11部分：扩孔钻：第12部分：三面刃铣刀：第13部分：锯片铣刀：第14部分：键槽铣刀；第15部分：可转位三面刃铣刀；第16部分：可转位面铣刀：第17部分：可转位立铣刀；第18部分：可转位车刀；第19部分：键槽拉刀；第20部分：矩形花键拉刀：第21部分：旋转和旋转冲击式硬质合金建工钻：第22部分：搓丝板；第23部分：滚丝轮；第24部分：机用锯条；第25部分：金属切割带锯条；第26部分：高速钢车刀条：第27部分：中心钻。
本部分为JB/T10231的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T10231.4一2001《刀具产品检测方法第4部分：丝锥》，与JB/T10231.4—2001相比
主要技术变化如下：
第1章适用范围增加了GB/T28253规定的挤压丝锥、GB/T28254规定的螺尖丝锥和GB/T20326 规定的粗长柄机用丝锥：第7章将“牙型半角”的名称全部改为“牙侧角”；第11章删除了锥度螺纹丝锥小径的检测方法：第16章增加了挤压丝锥中径铲磨的检测方法，增加了丝锥螺纹大径铲磨的检测方法：第17章增加了丝锥后角的检测方法：
III JB/T10231.4—2015
一第18章增加了螺尖丝锥刃倾角的检测方法；一第19章增加了丝锥螺纹大径倒锥的检测方法。 本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC91）归口。 本部分起草单位：成都工具研究所有限公司，河南 一工工具有限公司、上海工具厂有限公司、成都
成量工具集团有限公司。
本部分主要起草人：夏千、赵建敏、薛错、陈伦。 本部分所代替标准的历次版本发布情况为：
JB/T54601—1993; -JB/T10231.42001
IV JB/T10231.4—2015
刀具产品检测方法第4部分：丝锥
1范围
JB/T10231的本部分规定了成品丝锥的检测方法。这些方法并非唯一的。 本部分适用于按GB/T967～969、GB/T3464.1～3464.3~GB/T3506、GB/T20326、GB/T20333~
GB/T20334~GB/T28253、GB/T28254~GB/T28257、JB/T8364.2、JB/T8364.3、JB/T8824.1~8824.4~ JB/T8825.1～8825.4的规定生产的成品丝锥的检测。其他成品丝锥可参照采用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修订单）适用于本文件。
JB/T10231.1一2015刀具产品检测方法第1部分：通则
3检测依据
相关标准及产品图。
4通用项目的检测
下列项目的检测方法和检测器具均按JB/T10231.1一2015中对应项目的规定： a）标志、包装： b）外观、表面粗糙度： c）材料、硬度、表面处理。
5切削锥角的检测
5.1检测器具
万能工具显微镜。 5.2 检测方法
丝锥装在两顶尖上，万能工具显微镜镜头米字线的水平虚线与丝锥切削部分牙顶相切，测量出的丝锥轴线与切削部分之间的夹角为切削锥角。如图1所示。
MMT
A
图1 JB/T10231.4—2015
6前角%的检测
6.1检测器具
丝锥前角检查仪。 6.2检测方法
从螺纹部分向柄部方向观测，丝锥前角在校准部分第一个完整牙型上测量。如图2a）所示，调整仪器使牙尖与镜头十字线中心重合，转动分划板使十字线的垂线与牙前面相切，则垂线所指的角度值为前角。
丝锥为曲前面时，检测弦向前角7pc，如图2b）所示。 允许用万能工具显微镜测量前角。
度盘
十字线
丝锥牙型
a)
b)
注：e是前面（大径d和小径d，与曲前面交点的连线）和一个包含丝锥中心线与螺纹牙顶的平面间的夹角。
图：2
7牙侧角的检测
7.1检测器具
万能工具显微镜、分度头。 7.2检测方法
首先按螺纹中径选择光圈，其值的计算见公式（3）。再使主显微镜立柱顺牙面螺旋线方向旋转一个螺纹升角w，的计算见公式（4）。此项的检测部位为丝锥校准部分任一个完整牙。调整镜头米字线的垂直虚线与被测牙廓相切，如图3所示，测出牙侧角，然后将丝锥旋转180°，对同一牙型再次测量，则左右牙侧角实际偏差的数据处理按公式（1）、公式（2）。
a/2（左）=［0/2（I）+α/2（II）/2-α/2 A/2（右）=［/2（II）+α/2（V）］/2-0/2
(1) (2)
式中： Aa/2（左）△a/2（右） 牙侧角实测偏差值：
x/2- 公称牙侧角。
D=K//sin(α/2)d2
(3)
式中： D 仪器光圈直径：
2
