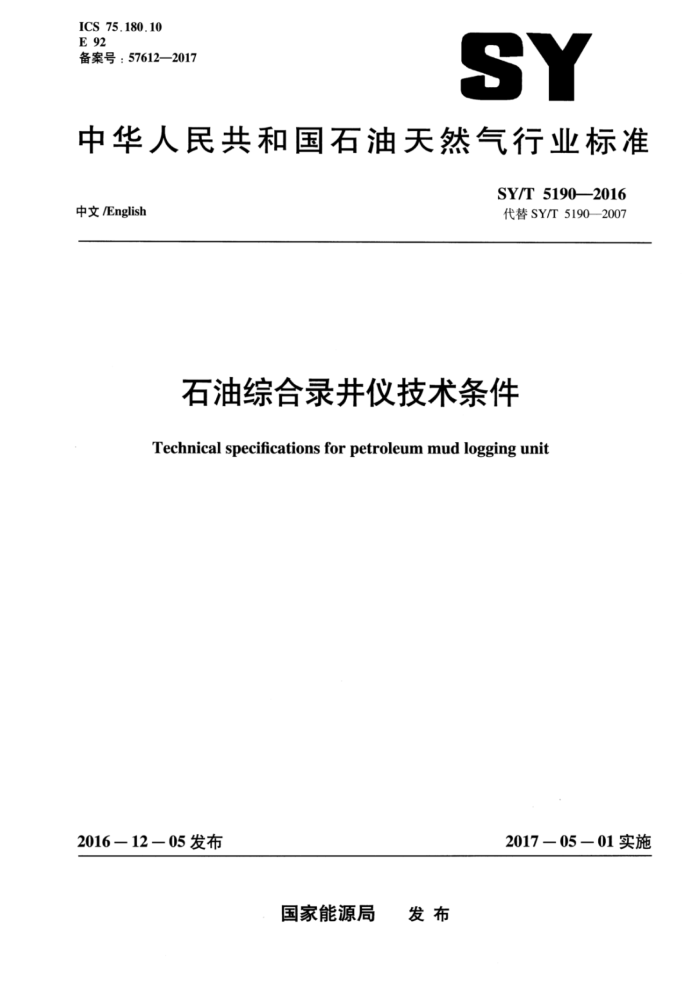

ICS 75.180.10 E92 备案号：57612—2017
SY
中华人民共和国石油天然气行业标准
SY/T51902016 代替SY/T5190—2007
中文/English
石油综合录井仪技术条件
Technical specifications for petroleum mud logging unit
2017-05-01实施
2016-12一05发布
国家能源局 发布 SY/T5190—2016
目 次
前言
I
范围规范性引用文件
1
2
3组成和分类 3.1 仪器组成 3.2 仪器分类 4 要求 4.1 环境条件 4.2 振动条件 4.3 冲击条件 4.4 噪声条件 4.5 电源要求 4.6 绝缘要求 4.7 仪器房结构 4.8 防爆安全系统 4.9 连续工作时间 4.10 气体分析参数 4.11 井深测量参数 4.12 工程、钻井液参数 4.13 地质分析参数 4.14 信号接口系统 4.15 计算机系统 5 试验方法 5.1 试验设备和标样 5.2 环境条件 5.3 振动试验 5.4 冲击试验 5.5 噪声试验 5.6 电源试验 5.7 绝缘试验 5.8 仪器房结构要求试验 5.9 防爆安全系统试验 5.10 连续工作时间试验 5.11 气体分析试验
.
.. SY/T 5190—2016
11 11
5.12井深测量参数试验 5.13 工程、钻井液参数试验 5.14 地质分析参数试验 5.15信号接口系统试验 5.16 计算机系统试验检验规则
.
1 12 13 ..13
6
6.1 出厂检验 6.2 型式检验 6.3 判定规则标志、包装、运输、贮存 7.1 仪器标志 7.2 包装 7.3 运输 7.4 贮存
13 13 14 .*14
7
*14 .** 14
14 .* 15
II SY/T 5190—2016
前言
本标准按照GBT1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T51902007，与SY/T51902007相比，除编辑性修改外，主要技术变化如下：
修改了振动条件（见4.2）：修改了冲击条件（见4.3）：修改了组分检测仪技术参数【见4.10.2e】】：修改了二氧化碳检测仪分析参数【见4.10.3a】】；修改了计算机硬件配置（见4.15.1）；修改了计算机数据采集软件功能要求（见4.15.3）： -增加了试验设备（见5.1）；一增加了仪器每6个月通电检查一次（见7.4.2）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油仪器仪表专业标准化技术委员会提出并归口。 本标准负责起草单位：上海科油石油仪器制造有限公司。 本标准参加起草单位：中国石油集团长城钻探工程有限公司录井公司、中国石化集团华北石油局
录井公司。
本标准主要起草人：周方荣、禹荣、禹树岗、刘望民、杨凌照、龚伟丽。 本标准代替了SY/T5190—2007。 SY/T5190—2007的历次版本发布情况为：
SY/T51901991。 本标准以中文和英文两种文字出版。当英文与中文两种版本有歧义时，以中文版本为准。
III SY/T 5190—2016
石油综合录井仪技术条件
1范围
本标准规定了石油综合录井仪（以下简称仪器）的组成和分类、要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于陆地和海上石油天然气钻井过程中对地质、工程、钻井液、气测等各种数据采集测量、记录及数据处理的综合录井仪的设计、制造和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.5电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB3836.1爆炸性环境第1部分：设备通用要求 GB3836.5爆炸性气体环境用电气设备第5部分：正压外壳型“p” GB3836.17爆炸性气体环境用电设备第17部分：正压房间或建筑物的结构和使用 GB12955防火门 GB/T13384机电产品包装通用技术条件
3组成和分类 3.1 仪器组成
仪器由仪器房、电源单元、传感器系统、信号采集单元、气体处理单元、气体分析单元、地质分析仪器、记录设备及计算机系统组成。 3.2仪器分类
仪器可分为正压防爆防火型或非正压防爆防火型。
4要求 4.1环境条件
仪器的环境条件： a）室外环境温度：-40℃～60℃。 b）室内环境温度：0℃～30℃。 c）相对湿度：≤80%。
1 SY/T 5190—2016
4.8.2仪器房内空气压力
仪器房内压力应维持高出大气压力50Pa～150Pa：当室内外压力差小于50Pa时报警，报警1min 后，自动切断主电源。 4.8.3可燃性气体检测
检测范围为0～100%爆炸下限，误差土2%。当可燃性气体浓度为爆炸下限的20%～50%范围时，应报警，当可燃性气体浓度大于爆炸下限的50%时，应自动切断主电源和风机电源。 4.8.4烟雾检测
在每米2.4%的微弱灰色烟雾时，应自动切断主电源和风机电源。 4.8.5应急照明装置
仪器房应配有应急照明装置。应急照明在供电电源中断5s内能自动转人应急工作状态，持续照明时间不少于20min。 4.8.6电源人工关闭装置
仪器房应配有人工紧急关闭电源装置，关闭后具有锁定功能。 4.9连续工作时间
仪器连续工作运行时间大于300h。 4.10气体分析参数 4.10.1天然气全量检测仪
技术参数： a）最小检测浓度（甲烷）：1×10-5 b）检测范围：1×10-5～1。 c）基线漂移（记录仪）：±0.1mV/h。 d）噪声（记录仪）：≤0.05mV。 e）重复性误差：土5%。 f）标定点检测允许误差：±5%。
4.10.2天然气组分检测仪
技术参数： a）检测内容：能检测到甲烷、乙烷、丙烷、异丁烷、正丁烷、异戊烷、正戊烷等气态烃类。 b）最小检测浓度（甲烷）：1×10-5。 c）检测范围（甲烷）：1×10-5～1。 d）色谱分离度（甲烷1%、乙烷1%）：≥0.85。 e）分析周期：
1）快速色谱：≤30s。 2）普通色谱：≤90s。
3 SY/T 5190—2016
f）基线漂移（记录仪）：土0.1mV/h。 g）噪声（记录仪）：≤0.05mV。 h）重复性误差：土5%。 i）标定点检测允许误差：土5%。
4.10.3 二氧化碳检测仪
分析参数： a）最小检测浓度：1×10-3。 b）检测范围：1×10-3～1。 c）重复性误差：土5%。
4.10.47 硫化氢检测传感器
分析参数： a）响应时间Too：≤30s（达到样品浓度的90%）。 b）检测范围：（0～100）×10-6 c）误差：土2×10-6；或±10%，最大值。
4.11 井深测量参数 4.11.1井深
测量参数： a）测量范围：（0～9999.99）m。 b）测量误差：±1cm/10m。
4.11.2钻时
测量参数：测量范围为（0.1～999.99）min/m。 4.11.3大钩高度传感器
测量参数： a）测量范围：（0～50）m。 b）测量误差：±lcm/10m。
4.12工程钻井液参数
工程、钻井液参数见表1。 4.13地质分析参数 4.13.1 碳酸盐含量测定器
测量参数： a）测量范围：0～100%。 b）测量误差：满量程2%。
