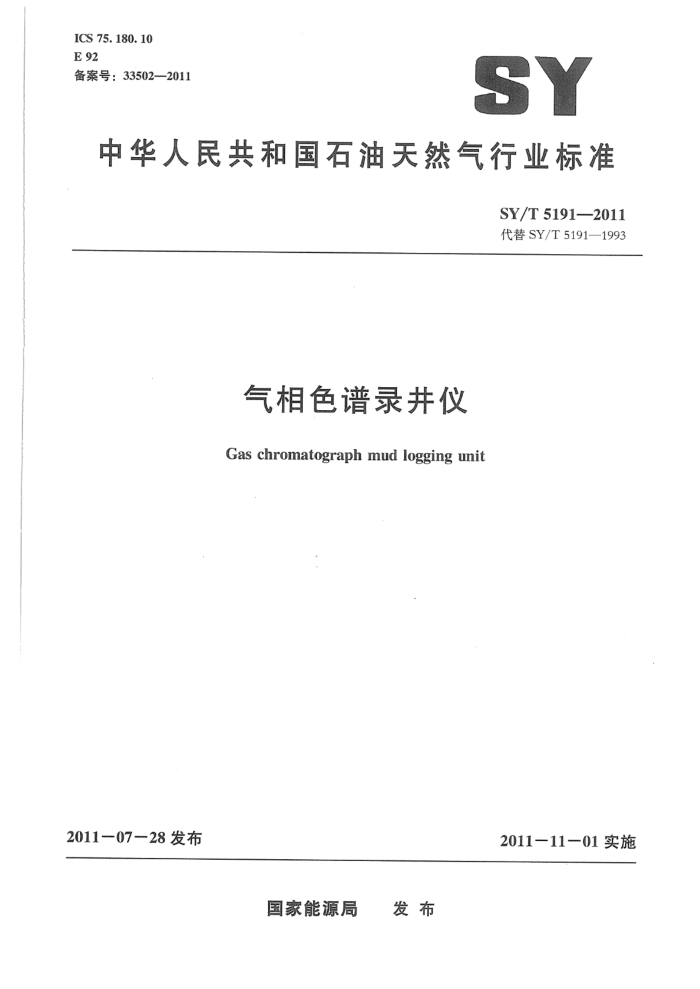

ICS 75. 180. 10 E92 备案号：33502—2011
SY
中华人民共和国石油天然气行业标准
SY/T 5191--2011 代替SY/T5191--1993
气相色谱录井仪 Gas chromatograph mud logging unit
2011-07-28发布
2011-11-01实施
国家能源局 发布 SY/T 5191—-2011
目 次
前言
范围规范性引用文件组成
-
2
3
4 要求 4.1 环境条件 4.2 技术性能 5试验方法 5. 1 试验设备和标样 5.2 试验项目 6检验规则 6.1 出厂检验 6.2 型式检验 6.3 判定规则 7标志、包装、运输、贮存 7.1 仪器标志： 7.2 包装 7.3 包装箱随机文件
主量：
专业
￥手-
X
运输 7.5 贮存
7.4
I SY/T 5191--2011
前言
本标准按照GB/T1.1—2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准代替了SY/T5191-1993《气相色谱测井仪技术条件》，与SY/T5191-1993相比，除编
辑性修改外，主要技术变化如下：
标准名称从《气相色谱测井仪技术条件》改为《气相色谱录井仪》 -增加了UPS电源输出要求［见4.2.1c)］；修改了天然气全量检测重复性误差［见4.2.5.1e)]；增加了天然气全量检测标定点误差［见4.2.5.1f)]；修改了天然气组分分析周期［见4.2.5.2e)；修改了天然气组分检测重复性误差［见4.2.5.2.h）］；增加了天然气组分检测标定点误差［见4.2.5.2i)］；增加了计算机系统（见4.2.7）修改了非烃组分测量甲烷功能（见4.2.5.3）。
本标准由中国石油天然气集团公司提出。 本标准由石油仪器仪表专业标准化技术委员会归口。 本标准负责起草单位：上海科油石油仪器制造有限公司。 本标准参加起草单位：长城钻探工程有限公司辽河录井公司和中国石化集团华北石油局录井
公司。
本标准主要起草人：周方荣、禹荣、刘望民、禹树岗、杨凌照、赵电波、彭文、卢德华、孔雷。 本标准代替了SY/T5191-1993。 SY/T5191-1993历次版本发布情况为：
-SY5191-1987。
I SY/T 5191---2011
g） 噪声：<3.0mV。 h）重复性误差：±5%。 i）标定点检测误差：±5%。
4.2.5.3二氧化碳
应满足以下条件： a) 最小检测浓度：2×10-3。 b） 检测范围：2×10~3~1 c) 重复性误差：±7% d) 基线漂移：满量程1%/d
4.2.6 并深测量参数 4.2.6.1井深
应满足以下条件： a） 测量范围：（0～9999.99）m。 b) 测量误差：±0.1m/10m
4.2.6.2钻时
测量范围：（0.1~999.99）min/m。 4.2.6.3大钩高度
应满足以下条件： a）测量范围：（0～50）m。 b） 测量误差：±0.1m/10m。
4.2.7计算机系统 4.2.7.1计算机硬件
计算机硬件应包括： a）数据采集和处理计算机。 b）资料输出打印机。
4.2.7.2计算机软件系统
计算机软件系统应包括：
系统软件：应采用通用稳定的操作系统和数据库软件。
a
b) 数据采集软件：应能任意配置、转换通道；保证在任何工况下连续进行工作，实时完成采
集数据存储、显示；同时满足下列主要功能：
常规钻并状态的数据监视。 数据记录实时监测。 数据、曲线实时输出，
数据处理软件：应能完成实时资料及完井资料的编辑、处理、重新计算、回放和输出等。应包括以下主要部分：
地质数据录人及评价。
3 SY/T 5191—2011
油气显示评价。 数据回放。 数据库应用软件应实现对数据库的校正和编辑。 数据库校正、编辑采用权限管理方式，增强系统安全性。 数据库应用软件应能方便快捷地备份和恢复数据。 软件能提供灵活的图形和文字格式编辑工具，可自定义带数据、曲线、注释、图标等要求的综合录井图格式、数据输出格式和曲线输出格式。
5试验方法
5.1试验设备和标样
试验设备和标样主要包括：
温度试验箱；绞车传感器试验仪；兆欧表（5.0级）；数字万用表（四位半型）； -100mL注样器；环境试验设备；兆欧表（直流500V）；卷尺（量程5m）； -1×10-5浓度甲烷标准样品气； -1.0%浓度甲烷标准样品气； -100.0%浓度甲烷标准样品气； 1.0%浓度C1一Cs烷烃混合标准样品气； -1.0%浓度甲烷和1.0%乙烷混合标准样品气： -0.2%浓度二氧化碳标准样品气； -100.0%浓度二氧化碳标准样品气。
5.2试验项目 5.2.1环境条件试验
试验方法如下： a) 温度、湿度试验：按4.1.1规定设置，仪器能正常工作。 b) 振动试验：仪器不通电，在无包装情况下，仪器按4.1.2规定，并按GB/T2423.10的方法
进行振动试验。试验结束后，用测试系统对其测试，仪器能正常工作。 冲击试验：仪器不通电，在无包装情况下，仪器按4.1.3规定，并按GB/T2423.5的方法进行冲击试验，每个方向连续三次冲击。试验结束后，用测试系统对其测试，仪器能正常工作。
5.2.2电源条件试验
对仪器房输人电压为三相380V，频率范围为40Hz60Hz的电源，检查其电源输出、UPS输出的电压和频率，应符合4.2.1的规定。
A SY/T 5191—2011
5.2.3绝缘条件试验
试验方法如下： a）用500V绝缘电阻表检查电力电路对外壳的电气绝缘，应符合4.2.2a）的规定。 b）检查仪器配置的相关电路安全装置，应符合4.2.2b）的规定。
5.2.4仪器房结构试验
检查仪器房内相应设施，应符合4.2.3的规定。 5.2.5连续工作时间试验
仪器在规定的条件下，开机稳定后进行系统的分析测试，以后每隔24h进行重复性测试，各项指标应符合规定的要求，仪器能无故障连续运行。在试验过程中如有故障，应在排除故障后重新进行试验。应符合4.2.4的规定。 5.2.6气体分析参数试验 5.2.6.1天然气全量分析试验
试验方法如下： a）输入浓度为1×10-5标准甲烷样品气，仪器能正常采集，应符合4.2.5.1a）的规定。 b）输人浓度为1×10-5标准甲烷样品气，仪器能正常采集到甲烷峰，输人浓度为100.0%的甲
烷样品气，仪器能正常采集，应符合4.2.5.1b）的规定。 开机2h稳定后，仪器基线漂移应符合4.2.5.1c）的规定。
9
d) 仪器处于正常工作状态，检查仪器基线的噪声，应符合4.2.5.1d）的规定。 e) 开机2h稳定后，输人1.0%浓度的甲烷样品气，检测到一个浓度值，24h后，再输人1.0%
浓度的甲烷样品气，检测到一个浓度值，误差应符合4.2.5.1e）的规定。 f）输人1.0%浓度的甲烷样品气，采集浓度值与标准浓度值误差，应符合4.2.5.1f）的规定。
5.2.6.2天然气组分试验
试验方法如下： a) 输入1.0%浓度的标准甲烷、乙烷、丙烷、异丁烷、正丁烷、异戊烷、正戊烷气的混合气
样，检查记录仪天然气组分色谱峰，应符合4.2.5.2a）的规定。 b) 输人浓度为1×10-5标准甲烷样品气，仪器能正常采集，应符合4.2.5.2b）的规定。
输人浓度为1×10-5标准甲烷样品气，仪器能正常采集到甲烷峰，输人浓度为100.0%的甲烷样品气，仪器能正常采集，应符合4.2.5.2c）的规定。
C
d) 输人1.0%浓度的甲烷和1.0%浓度的乙烷混合样。记录甲烷与乙烷的两峰交点的电压值A
和乙烷的峰高电压值B，按公式（1）计算出分离度R，应符合4.2.5.2d）的规定。
R=B-A
(1)
B
式中： R—分离度; A- 甲烷与乙烷的两峰交点的电压值，单位为伏（V）； B——乙烷的峰高电压值，单位为伏（V）。
5
