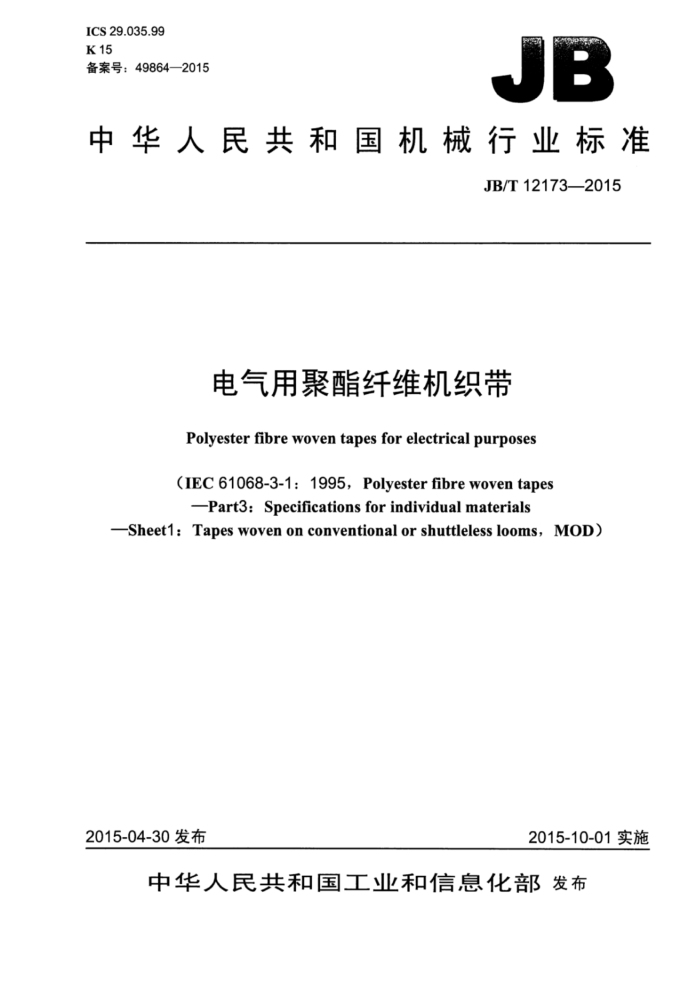

ICS 29.035.99 K15 备案号：49864—2015
JB
中华人民共和国机械行业标准
JB/T12173—2015
电气用聚酯纤维机织带
Polyester fibre woven tapes for electrical purposes
(IEC 61068-3-1: 1995,Polyester fibre woven tapes
-Part3: Specifications for individualmaterials
-Sheet1: Tapes woven on conventional or shuttleless looms, MoD)
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T12173—2015
次
目
前言范围.
1. 2 规范性引用文件
3 分类... 4 要求. 5 试验方法. 5.1 经纱数.. 5.2 纬纱数.. 5.3 长度收缩率 5.4 宽度收缩率 5.5 拉伸强度 5.6 经150℃加热后产生的力
表1 聚酯纤维机织带的分类表2性能要求 JB/T12173—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用IEC61068-3-1：1995《聚酯纤维机织带 第3部分：单项材料规范
第1篇：常规织机或无梭织机编织的带》。
本标准与IEC61068-3-1：1995的技术性差异如下：
修改了标准名称，将《聚酯纤维机织带第3部分：单项材料规范第1篇：常规织机或无梭织机编织的带》改为《电气用聚酯纤维机织带》：将“规范性引用文件”一章中所列国际标准调整为直接引用该国际标准的我国国家标准；删除了表1中的注，将注的内容添加在了第3章正文中；将2型和3型改为2-1型和2-2型；增加了3.1条及表1聚酯纤维机织带的分类”； -将单位“根/cm”改为“根/10mm宽”；删除了表1中“试验方法”一列，增加第4章“试验方法”。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本标准起草单位：机械工业电工材料产品质量监督检测中心、桂林电器科学研究院有限公司。 本标准主要起草人：阎雪梅。 本标准为首次发布。
II JB/T12173—2015
电气用聚酯纤维机织带
1范围
本标准规定了由长丝聚酯纤维经常规织机或无梭织机编织而成的织带的分类、要求和试验方法。 本标准适用于1型、2-1型及2-2型聚酯纤维机织带。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T20630.1一2006聚酯纤维机织带规范第1部分：定义、名称和一般要求 GB/T20630.2—2006 5聚酯纤维机织带规范第2部分：试验方法
3分类
聚酯纤维机织带的分类按表1的规定。
表1聚酯纤维机织带的分类
分类 1型 2-1 型 2-2 型
特性
用聚酯纤维编织成的高收缩性带用热定型聚酯纤维纱编织成的低收缩性带用热定型聚酯纤维纱编织成的低收缩性带
4要求
聚酯纤维机织带除了应满足GB/T20630.1一2006规定的一般要求外，同时应满足本标准中表2的要求。
表2性能要求
序号
标称厚度 mm 0.13 0.20 0.25 0.13 0.20 0.2.5 0.13 0.20 0.25
要 求 2-1 型
性能
单位
1型 20 20 20 12 12 12 ≥12 ≥12 ≥12
2-2 型 24 24 24 15 15 15 ≤5 ≤5 5
30 30 30 15
经纱数
根/10mm宽
1
纬纱数
根/10mm宽
2
15 15 ≤5 ≤5 5
%
长度收缩率
3
1 JB/T12173—2015
表2 性能要求（续）
要求 2-1 型 5 ≤1 ≥15 ≥35 ≥50
序号
单位 标称厚度
性能
1型
mm 0.13 0.20 0.25 0.13 0.20 0.25 0.13
2-2型 5 ≤1 ≥15 ≥35 ≥50
宽度收缩百分率宽度收缩量
% mm
宽度收缩率
4
≥25 ≥40 ≥60 ≥15 ≥20 ≥25
N/mm
拉伸强度
5
N/10mm宽 0.20
经150℃加热后产生的力
6
0.25
结果按宽度收缩百分率（%）和宽度收缩量（mm）两种方式计算，以两者中较大值表示。
5试验方法
5.1经纱数
按GB/T20630.2—2006中3.1的规定进行。 5.2纬纱数
按GB/T20630.2—2006中3.2的规定进行。 5.3长度收缩率
按GB/T20630.2—2006中3.5的规定进行。 5.4宽度收缩率
按GB/T20630.2—2006中3.5的规定进行。 5.5拉伸强度
按GB/T20630.2一2006中3.7的规定进行。 5.6经150℃加热后产生的力
按GB/T20630.2—2006中3.8的规定进行。
2
