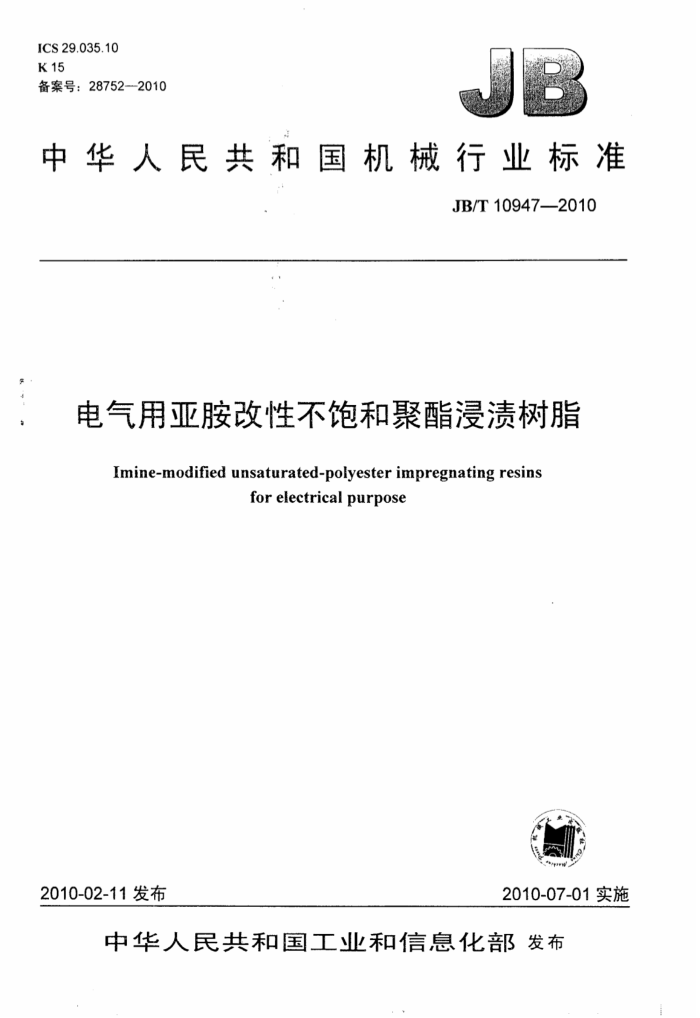

ICS29.035.10 K15 备案号：28752-2010
中华人民共和国机械行业标准
JB/T10947—2010
电气用亚胺改性不饱和聚酯浸渍树脂
Imine-modified unsaturated-polyester impregnating resins
forelectrical purpose
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T10947-2010
目 次
II
前言
范围规范性引用文件.
> 2
3 要求
试验方法 4.1 外观 4.2 粘度 4.3 胶凝时间 4.4 : 贮存稳定性 4.5 厚层固化性 4.6 电气强度.. 4.7 体积电阻率 4.8 工频介质损耗因数 4.9 粘结强度 ·4.10 温度指数表1 性能要求
4
:I
建筑321 -标准查询网 www. jz321. net JB/T10947-—2010
前言
本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本标准起草单位：桂林电器科学研究所、浙江荣泰科技企业有限公司、四川东材科技集团股份有限
公司、国家绝缘材料工程技术研究中心、苏州巨峰绝缘材料有限公司、株洲时代电气绝缘有限责任公司、 广州市宝力达电气材料有限公司。
本标准主要起草人：马林泉、曹万荣、赵平、马庆柯、张犇、李强军、周树东。 本标准为首次发布。
11 JB/T 10947-2010
电气用亚胺改性不饱和聚酯浸渍树脂
1范围
本标准规定了电气用亚胺改性不饱和聚酯浸渍树脂的要求和试验方法。 本标准适用于主要用来浸渍中高压电机 电器的H级亚胺改性的不饱和聚酯浸渍树脂
2规范性引用文件
下列文件中的条款通过本标准的弓用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而：鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1408.1—2006绝缘材料电气强度试验方法第1部分：工频下试验（EC60243-1：1998， IDT)
GB/T1981.2一2009，电气绝缘用漆：第2部分：试验方法（IEC60464-2：2001，MOD） GB/T11026.1＇电气绝缘材料耐热性第1部分：老化程序和试验结果的评价（GB/T-11026.1-
2003,IEC60216-1:2001,IDT)
GB/T11026.2“确定电气绝缘材料耐热性的导则·第2部分：试验判断标准的选择（GB/T11026.2 -2000-idtIEC60216-2:1990)
GB/T11026.3＇电气绝缘材料：耐热性，第3部分：.计算耐热性特征参数的规程（GB/Ti1026.3- 2006,IEC60216-3:2002,IDT)
GB/T11026.4确定电气绝缘材料耐热性的导则：第4部分：老化烘箱：单室烘箱（GB/T1i026.4 -1999.idtIEC60216-4-1:1990) GB/T11028-1999测定浸渍剂对漆包线基材粘结强度的试验方法（eqvEC61033：1991）： GB/T15022.1一2009电气绝缘用树脂基活性复合物·第1部分：定义及一般要求（IEC.60455~1： 1998,IDT)
?
GB/T15022.2—2007电气绝缘用树脂基活性复合物第2部分：试验方法（IEC60455-21998， MOD) 3.要求
次交货的所有浸渍树脂除了应符合GB/T.15022.1中的一般要求外，还应符合表I的要求：试验方法 4.1外观
4
外观应按GB/T1981.2—2009中的5.1进行测定。 4.2粘度
粘度应按GB/T1981.2-2009中的5.4进行测定。 4.3胶凝时间
胶凝时间应按GB/T15022.22007中的4.14进行，于135℃土2℃或制造商提供的其他温度下进行测定。 4.4贮存稳定性
贮存稳定性应按GB/T15022.2-2007中的4.4进行测定，贮存条件：（60℃土2C)/96h。
标准查询网 www.jz321.ne JB/T10947—2010
表1性能要求
性 能
单位
要 求
序号
外观 2 粘度（4号杯，23℃±1℃） 3 胶凝时间（135℃±2℃） 4 贮存稳定性［密闭容器中，（60℃土2℃）/96h 5 厚层固化性 6 电气强度（匀速升压，23℃士2℃）
棕黄色透明液体，无机械杂质和不溶粒子
s 60±12 min 供需双方商定
粘度增长倍数≤1.0 不次于S1U113.2均勾
MV/m ≥20 Qm
体积电阻率
≥1.0X1013 ≥1.0×1012 10X108
23
2C
7
浸水24h后 180fC±2℃/
工频介质损耗因数
23 ic±2 ℃j 180 ℃±2 ℃
≤1.0×10-2 ≤5.0X10-2
8
粘结强度（螺旋线圈法）
N
23 C±2℃ 180℃±2℃
≥100 ≥10 ≥180
9
10 温度指数
4.5 厚层固化性
厚层固化性应按GB/T15022.2--2007中的4.16进行测定，固化条件由制造商提供。 4.6电气强度
电气强度应按GB/T1408.1一2006，采用25mm/75mm电极、匀速升压方式进行测定，试样直径为100mm土2mm、厚度为1.0mm土0.1mm+试样固化条件由制造商提供。 4.7体积电阻率
体积电阻率应按GB/T15022.2一2007中的5.6.1进行测定，试样固化条件由制造商提供。 4.8工频介质损耗因数
工频介质损耗因数应按GB/T1409进行测定，试样同4.7。 4.9粘结强度
粘结强度应按GB/T11028-1999中的3.2进行测定，用来绕制螺旋线圈的漆包线类型以及试样固化条件由制造商提供。 4.10温度指数
温度指数应按GB/T11026.111026.4进行测定：试验判断标准：粘结强度、螺旋线圈法，失效终点为22N。
注：如制造商对浸渍树脂的组成和制造工艺无重大变更，此项试验不必重做。
2 1
L/ar
1
中华人民共和国
机械行业标准
电气用亚胺改性不饱和聚酯浸渍树脂
JB/T10947--2010
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm*0.25印张·8千字 2010年7月第1版第1次印刷
定价：8.00元
*
书号：151119872 网址：http：//www.cmpbook.com 编辑部电话： (010) 88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究
