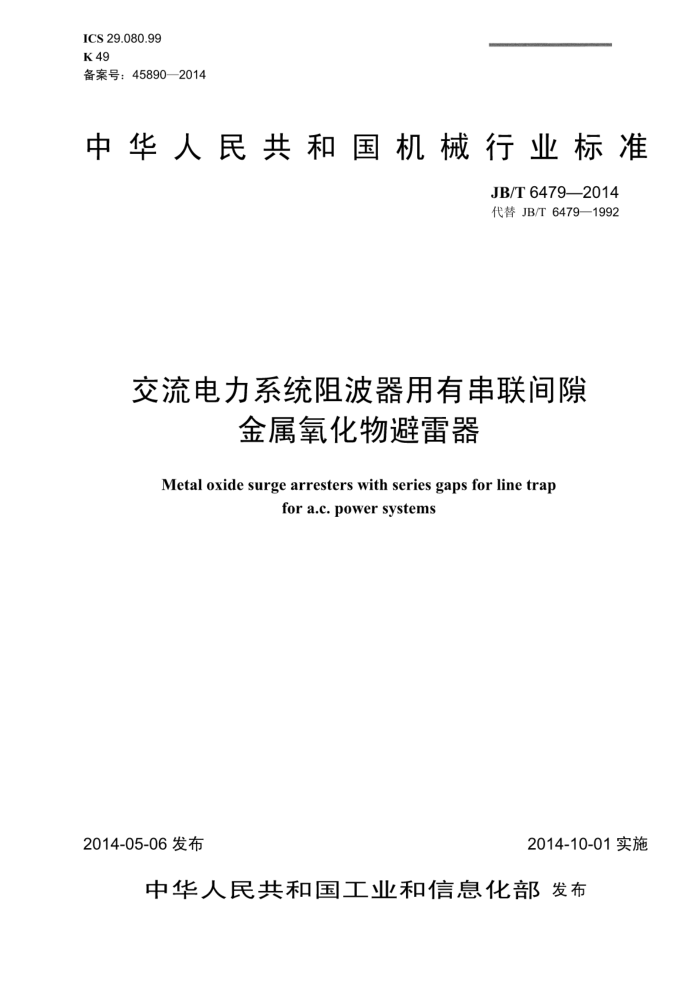

ICS 29.080.99 K49 备案号：45890—2014
中华人民共和国机械行业标准
JB/T 6479—2014 代替JB/T6479—1992
交流电力系统阻波器用有用联间隙
金属氧化物避雷器
Metal oxide surge arresters with series gaps for line trap
for a.c.power systems
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
交流电力系统阻波器用有串联间隙
金属氧化物避雷器 JB/T 6479- —2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·27千字 2015年3月第1版第1次印刷
书号：15111·12207 [网l: http: //www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： (010) 88379693
封而无防伪标均为盗版
版权专有 侵权必究 JB/T6479—2014
目 次
前言
II
范围规范性引用文件术语和定义
1 2 3
-+++++
4标志及分类. 4.1标志. 4.2 分类.. 5避雷器运行条件. 5.1正常运行条件.. 5.2异常运行条件.. ．避雷器的标准额定值.
.......
.........
6.1 避雷器额定电压... 6.2 避雷器额定频率 6.3 避雷器标称放电电流.
7技术要求 7.1 避雷器电气特性 7.2 冲击电流耐受性能.. 7.3 避雷器电容量. 7.4 直流1mA参考电压 7.5 泄漏电流 7.6 动作负载性能 7.7 密封性能 7.8 机械性能. 7.9 外套的绝缘耐受. 7.10 结构和金属附件要求 7.11 外观要求 7.12 复合外套避雷器气候老化试验要求
......
7.13 复合外套避雷器湿气浸入试验要求.. 8试验方法
8.1 试品和测量设备. 8.2 工频放电电压试验. 8.3 冲击放电电压试验. 8.4标称放电电流下残压试验 8.5 冲击电流耐受试验 8.6 动作负载试验. 8.7 密封试验 8.8 机械性能试验. 8.9 泄漏电流试验 JB/T6479—2014
8.10 外套绝缘耐受试验 8.11 电容量试验.. 8.12 外观检查 8.13 复合外套避雷器气候老化试验， 8.14 复合外套避雷器湿气浸入试验. 9检验规则. 9.1 总则 9.2 型式试验. 9.3 例行试验 9.4 抽样试验 9.5 定期试验， 9.6 验收试验 10包装、运输和保管. 10.1 包装 10.2 随避雷器提供技术文件 10.3 运输和保管，图1[ 阻波器典型电路表1 典型避雷器电气特性表2 避雷器冲击电流耐受试验用电流值表3 避雷器型式试验项目表4避雷器例行试验项目.. 表5避雷器抽样试验项目.. 表6避雷器定期试验项目，表7 避雷器验收试验项目..
中
.8
.10
10 .10 .10
++-+8
10 .10
II JB/T6479—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T6479一1992《交流电力系统线路阻波器用有串联间隙金属氧化物避雷器》，与
JB/T6479—1992相比主要技术变化如下：
增加了术语和定义：修改了避雷器标志的内容，并增加了避雷器分类的内容；
一修改了避雷器正常运行条件的内容；一修改了避雷器的技术要求和试验方法，增加了复合外套避雷器的技术要求、试验方法及检验规
则；
增加了定期试验的检验规则。 本标准由中国机械工业联合会提出。 本标准由全国避雷器标准化技术委员会（SAC/TC81）归口。 本标准负责起草单位：西安高压电器研究院有限责任公司。 本标准参加起草单位：北京电力设备总厂电器厂、南京腾华电气有限公司、上海电瓷厂、深圳ABB
银星避雷器有限公司、西安神电电器有限公司、中能电力科技开发有限公司、中国电力科学研究院、陕西电力科学研究院、南方电网科学研究院有限责任公司、上海市防雷中心、浙江中能电气有限公司、宁波市镇海国创高压电器有限公司、正泰电气股份有限公司、温州益坤电气有限公司。
本标准主要起草人：黄勇、张益民、江志军、葛爱华、张家骞、龚正全、陶宏远、朱树立、熊易、 解秀余、贾磊、赵洋、赵章开、李向军、李敬彪、伍本才。
本标准于1992年首次发布，本次修订为第一次修订。
II JB/T6479—2014
交流电力系统阻波器用有串联间隙金属氧化物避雷器
1范围
本标准规定了交流电力系统阻波器用有串联间隙金属氧化物避雷器（以下简称避雷器）的技术要求
试验方法、检验规则等内容。
本标准仅适用于交流电力系统阻波器过电压保护用避雷器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T775.3一2006绝缘子试验方法第3部分机械试验方法 GB/T2900.12电工术语避雷器、低压电涌保护器及元件 GB/T2900.19电工术语高电压试验技术和绝缘配合 GB/T6553评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法 GB/T7327—2008交流系统用碳化硅阀式避雷器 GB/T7330—2008交流电力系统阻波器 GB11032一2010交流无间隙金属氧化物避雷器 GB/T16927.1一2011高电压试验技术第1部分：一般定义及试验要求 GB/T16927.2高电压试验技术第2部分：测量系统 GB/T23752一2009额定电压高于1000V的电器设备用承压和非承压空心瓷和玻璃绝缘子 GB/T28182—2011额定电压52kV及以下带串联间隙避雷器 JB/T7618—2011避雷器密封试验 JB/T9673绝缘子产品包装
3术语和定义
GB/T2900.12、GB/T2900.19、GB/T7330—2008、GB/T28182—2011、和GB11032—2010界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T7330一2008和GB/T2900.12 中的某些术语和定义。 3.1
阻波器line trap 一种由电感型式的主线圈、调谐装置、保护元件组成的高压设备，串接在高压电力线的载波信号连
接点与相邻的电力系统元件（如母线、变压器等）之间，或电力线分支点处。调谐装置跨接于主线圈两端，经适当调谐，可使它在一个或多个载波频率点或连接的载波频带内呈现较高阻抗，而工频阻抗则可忽略不计，以限制电力系统载波信号的功率损失。
图la）和图1b）给出了阻波器的两种典型电路：单频调谐阻波器和频带调谐阻波器。阻波器也可采用其他形式的电路。
1 JB/T6479—2014
a）单频调谐阻波器
b）频带调谐阻波器
图1阻波器典型电路
［GB/T7330—2008，定义3.1]
3.2
避雷器额定电压 rated voltage of an arrester U. 施加到避雷器端子间的最大允许工频电压有效值，按照此电压所设计的避雷器，能在所规定的动作
负载试验中确定的暂时过电压下正确地工作，它是表明避雷器运行特性的一个重要参数，但它不等于系统标称电压。
［GB/T2900.12—2008，定义3.10]
3.3
避雷器的比例单元 section of an arrester 组装好的避雷器的一个完整部分，对于特定试验其必须代表完整避雷器的性能。避雷器的比例单元
不一定是避雷器元件。
［GB/T2900.12—2008，定义3.5]
4标志及分类
4.1标志
每只避雷器应在明显的位置固定铭牌。铭牌上应清晰地标注如下内容： a）避雷器型号及名称； b）避雷器额定电压： c）避雷器的标称放电电流值和残压； d）制造商名或商标： e）制造年、月； f）出厂编号。
4.2分类
避雷器按其标称放电电流分为5kA、10kA和20kA三种
2
