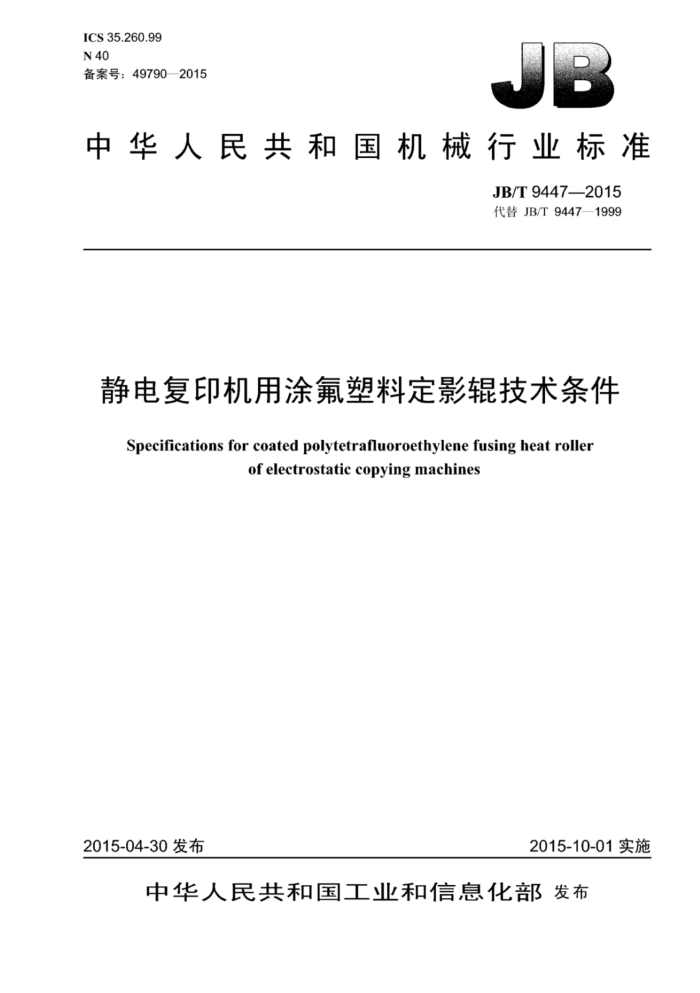

ICS 35.260.99 N40 备案号：49790—2015
中华人民共和国机械行业标准
JB/T94472015 代替JB/T9447—1999
静电复印机用涂氟塑料定影辊技术条件
Specifications for coated polytetrafluoroethylene fusing heat roller
of electrostatic copying machines
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
静电复印机用涂氟塑料定影辊技术条件
JB/T94472015
*
机械工业山版社山版发行北京市百万庄人街22号
邮政编码：100037
+
210mm×297mm*0.5印张-15T字 2015年10月第1版第1次印刷
定价：12.00元
*
书号：15111·12669 网址：http：//www.cmpbook.com 编辑部电话： （010) 88379399 直销中心电话： （010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T9447—2015
目 次
前言 1 范围. 2 用标准 3 要求 3.1 外观要求 3.2 尺寸公差 3.3 涂层厚度. 3.4 表面涂层硬度. 3.5 表面粗糙度... 3.6 最高工作温度 3.7 运行试验 3.8 使用寿命.
试验方法 4.1 试验条件 4.2 外观 4.3 尺寸公差 4.4 涂层厚度 4.5 表面涂层硬度 4.6 表面粗糙度， 4.7 最高工作温度 4.8 运行试验 4.9 使用寿命... 5 检验规则 5.1 检验分类， 5.2 定型检验... 5.3 逐批检验 5.4 周期检验 6标志、包装、运输、贮存
4
图1 氟辑表面涂层耐热性测试温度曲线
表1 检验项目 JB/T 9447—2015
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T94471999《静电复印机用涂氟塑料定影辊技术条件》，与JB/T9447—1999相比
主要技术变化如下：
在范围中增加了“激光打印机用涂氟塑料定影辊可参照执行。”（见第1章，1999年版的第1章）；修改了规范性引用文件（见第2章，1999年版的第2章）；删除了对涂层膜厚的具体要求（1999年版的3.3）：修改了对表面硬度的规定，改为*企业标准自定*（见3.4，1999年版的3.4）：修改了对表面粗糙度Ra值的要求，改为应小]3.2um（见3.5，1999年版的3.5）；增加了运行试验（见3.7）：修改了使用寿命，改为10万页（见3.8，1999年版的3.7）；增加了对试验温湿度的要求（见4.1）：修改了检验规则，增加了检验项目表（见第5章，1999年版的第5章）。
本标准由中国机械工业联合会提出。 本标准由全国复印机械标准化技术委员会（SAC/TC147）归口。 本标准起草单位：北京莱盛高新技术有限公司、天津复印技术研究所、国家办公设备及耗材质量监
督检验中心珠海天威飞马打印耗材有限公司、上海富十施乐有限公司、柯尼卡美能达（中国）投资有限公司
本标准主要起草人：张文芳、宋倩、陈俊卿、张希平、仇相如、陈挺。 本标准所代替标准的历次版本发布情况为：
JB/T9447—1999
II JB/T9447—2015
3.5表面粗糙度
氟辊的表面粗糙度Ra值应小于3.2μm 3.6最高工作温度
氟辊在不高于240℃条件下，其涂层不应损坏。 3.7运行试验
氟辑上机实际运行过程中应无噪声、卡纸现象，复印介质应无褶皱、破损，图像应无污渍、毛边，无重影和鬼影等。定影牢固度和分辨力应符合GB/T21202一2007的要求。 3.8使用寿命
在正常使用条件下复印10万页内（A4幅面计-算），复印品的定影牢固度、分辨力应符合GB门 21202一2007的要求。氟辊涂层应无脱落、龟裂及粘粉现象。
4试验方法
4.1试验条件
除特殊要求外，试验应在环境温度18℃～28℃、相对湿度40%RH～60%RH的条件下进行。 4.2外观
用目视方法检查。 4.3尺寸公差
按GB/T1958一2004的规定检查氟辊各部分尺公差。 4.4涂层厚度
用高频涡流膜厚计或相应的检测仪器检测氟辊的涂层厚度，检测位置为中间和两端任选三个部位。 当有争议时，可剥离涂膜进行实测。 4.5表面涂层硬度
按GB/T6739—2006规定的方法进行检测。 4.6表面粗糙度
用万能表面形状测定仪或相应的检测仪器进行检测，其取样长度、评定长度及Ra值的计算等按 GB/T1031—2009和GB/T3505—2009的要求热行 4.7最高工作温度
在室温条件下，将被测氟辊置于恒温箱内，按图1所示曲线控制温度，当恒温箱内温度降至室温时，取出被测氟辊，按4.2～4.5的规定检查。 4.8运行试验
将氟辊安装在配套静电复印机内，排除其他因素影响，按GB/T21202一2007的要求，进行实际运行测试。 2 JB/T94472015
240
0
然
室温 10
1.5
4.0
时间h
图1 氟辊表面涂层耐热性测试温度曲线
4.9 使用寿命 4.9.1寿命实验在配套复印机上进行，当达到寿命指标后，按下列步骤检测：
a）取下氟辑，进行必要的清洁，然后目视检查外观质量； b）将氟辊进行必要的维护，装入配套静电复印机，排除其他因素影响，按GB/T21202一2007的规
定检查复印品的定影牢固度和分辨力。
4.9.2 氟辑的粘粉检查：用JB/T8273规定的测试版为原稿复印一张全黑复印品，再用5张A3复印纸作为原稿进行复印，折按GB21202一2007的规定检查复印品底灰印迹。
5检验规则
5.1 1检验分类
检验分为定型检验和质量一致性检验：质量一致性检验包括逐批检验和周期检验。各类检验项目分别按表1的规定。 5.2 定型检验 5.2.1 产品在设计定型和生产定型时均应进行定型检验 5.2.2 定型检验由产品制造单位的质量检验部门或由上级主管部门指定或委托的质量检验单位负责进行。
表1检验项目
检验分类
检验项目
定型检验
序号 1 2 3 4 5 6 7 8 注：“”表示应行的检验项目，“ 一”表示不逊行检验的项目，
项目名称外观心寸公差涂层厚度表面涂层硬度表面粗糙度最高工作温度运行试验
逐批检验
周期检验
V X M / I / V
/ 4
/ V / / / / V y
一
命
3 1
JB/T94472015
5.3逐批检验
5.3.1对批量生产或连续生产的产品，进行逐批全数交收检验。检验中，出现任一项不合格时，返修后可重新进行检验。若再一次出现任一项不合格，则该产品判为不合格品。 5.3.2逐批检验由产品制造单位的质量检验部门负责进行。 5.4周期检验 5.4.1有下列情况之一时，应进行周期检验：
L/ar
a）新产品或老产品转厂生产的试制定型鉴定： b间隔半年以上再生产： c）生产超过一年未进行周期检验： d）原材料、设备、工艺方面有较大改变； e）产品质量不稳定； f）国家质量监督检验机构提出周期检验要求。
5.4.2周期检验由产品制造单位的质量检验部门或由上级主管部门指定或委托的质量检验单位负责进行。 5.4.3 周期检验样品应在逐批检验合格产品中随机抽取。 5.4.4 周期检验的抽样按GB/T2829一2002的规定进行，规定不符合质量水平RQL=30，采用判别水
U2
平I，二次抽样方案，判定数组
2
6标志、包装、运输、贮存
6.1产品包装应标有产品名称、适用机型、生产厂家、生产日期、生产批号等标志。 6.2 每根氟辑辊都应附有产品合格证。 6.3氟辊包装应符合GB/T133842008中3.1、3.2、3.3~3.4、3.5、4.14.2的要求。 6.4氟辊运输过程中不得遭受日晒、雨淋和剧烈冲米。 6.5氟辊应在温度5℃～35℃、相对湿度25%～80%、无强光及腐蚀气体条件下贮存，贮存期限为三年。
版权专有侵权必究
串
书号：15111：12669
12.00元
JB/T 9447-2015
