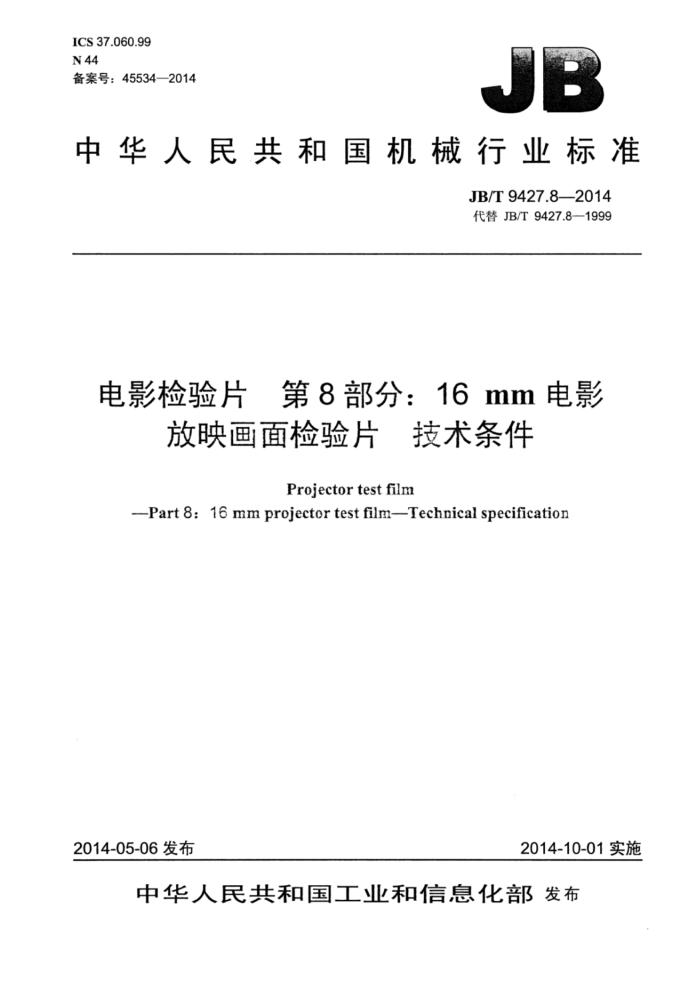

ICS37.060.99 N44 备案号：45534—2014
中华人民共和国机械行业标准
JB/T9427.8—2014 代替JB/T9427.8—1999
电影检验片 第8部分：16mm电影
放映画面检验片技术条件
Projector test film
--Part 8:16 mm projector test film-Technical specification
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T9427.8—2014
目 次
前言. 范围
一
1
2规范性引用文件 3图案和尺寸 4技术要求. 5试验方法. 6标志、包装和贮存 6.1标志... 6.2包装.
6.3 贮存
表1测试图基本尺寸表2百分数表示的画面实际尺寸 JB/T9427.8-2014
前言
JB/T9427《电影检验片》共分为八个部分：
第1部分：35mm电影单声道光学声带检验片技术条件：第2部分：16mm电影单声道光学声带检验片技术条件：第3部分：35mm立体电影画面检验片技术条件；第4部分：16mm立体电影画面检验片技术条件：第5部分：35mm变形宽银幕电影画面检验片技术条件；一第6部分：16mm变形宽银幕电影画面检验片技术条件；第7部分：35mm电影放映画面检验片技术条件；第8部分：16mm电影放映画面检验片技术条件。
本部分为JB/T9427的第8部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T9427.8—1999《16mm电影放映画面检验片技术条件》：与JB/T9427.8—1999相
比主要技术变化如下：
修改了规范性引用文件。 本部分由中国机械工业联合会提出。 本部分由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本部分起草单位：秦皇岛视听机械研究所。 本部分主要起草人：邓荣武、王宏伟。 本部分所代替标准的历次版本发布情况为：
ZBY211—1984; JB/T9427.8—1999。
II JB/T9427.8—2014
电影检验片第8部分：16mm电影
放映画面检验片技术条件
1范围
JB/T9427的本部分规定了16mm电影放映画面检验片（以下简称检验片）的图案和尺寸、技术要求、试验方法以及标志、包装和贮存。
本部分适用于16mm电影放映画面检验片。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T941216mm电影放映画面的位置和尺寸
3图案和尺寸
3.1检验片的测试图如图1所示。
米
1
HD1603
+
F
图 1
3.2测试图的基本尺寸应符合图2及表1、表2的规定。 JB/T9427.82014
2
.
基准物
2
10%
M
心
5% 10%
中
5%
10%
5%
说明：
分辨率测试图案； 2黑白方格图案： 3—画面密度测试图案； 4一放映机纵、横向画面抖动测试图案： 5——行迹测试图案： 6—放大率标尺；
一放映画面高度测试图案： 8一放映画面宽度测试图案。 注：图中“基准边”为规定尺寸的基准，它不一定是胶片的导向边
一
图2
表1测试图基本尺寸尺寸
单位为毫米
符号 A B c D E F G H J
符号 K L M N V P 9 s T
尺寸 1.00 1.30 1.50 1.80 0.05±0.005 0.01±0.005 4.83±0.013 1±0.01 7.98±0.03
9.65±0.05 7.26±0.05 2.45
1.30 1.20
0.243±0.013 0.487±0.013 0.361±0.013 0.180±0.013
2 JB/T9427.8—2014
表2 百分数表示的画面实际尺寸
单位为毫米
画面损失尺寸
画面实际尺寸
画面上的百分数
宽度 0.48 0.96
高度 0.36 0.72
宽度 9.17 8.69
高度 6.90 6.54
5% 10%
3.3分辨率测试图案如图3所示。
40 56 80
米
68 48 34
图3
3.4放映机画面抖动测试图案如图4所示。
图4
3.5 检验片测试图上的黑白方格在宽度上应有134个，高度上应有100个。 3.6放映画面尺寸应符合JB/T9412的规定。
4技术要求
4.1分辨率测试图案的空间频率分为大级，其公分比为42、数列为34线对/mm、40线对/mm、48线对/mm56线对/mm~68线对/mm~80线对/mm。 4.2分辨率测试图案中的空间频率线宽度和线间隔应相等，其极限偏差为土7%，线条边缘应清晰可辨。 JB/T9427.8-2014
4.3检验片画面中的最大与最小密度之差应不小于1.4，同一画面的密度不均匀性应不大于0.1。 4.4放映机纵、横向画面抖动测试图案中相邻台阶的级差（宽度）均为0.01mm。 4.5检验片纵，横向画幅不稳定度（标准偏差）不大于0.007mm。 4.6检验片不应有按头；放映画面上不允许有影响画面质量的轻微连续的划痕、水迹和斑点；齿孔不应有损伤。
5试验方法
5.1检验片应在温度为20℃土2℃、相对湿度为60%～70%的条件下进行测量 5.24.2、4.5和表1中规定的尺寸用放大倍数为50倍、刻度值为0.001mm的万能工具显微镜或相同精确度等级的仪器进行检验。 5.34.5应测量任一段连续25个画幅，测量结果按公式（1）计算。
(X -X) -1
(1)
S
式中： S 检验片画幅纵、横向不稳定度的标准偏差，单位为毫米（mm）； X 对于纵向（见图5），齿孔下边缘与画幅水平线间距的第i个测量值，单位为毫米（mm）；对
于横向（见图6），基准边与画幅垂直中心线间距的第i个测量值，单位为毫米（mm）； n个测量结果的算术平均值单位为毫米（mm）；实测画幅数。
A
L
图5
图6
5.44.3用光阑孔直径为1mm的透射式密度计检验。用画幅上左右两个菱形图案上的密度值之差确定画面密度不均匀性。 5.54.6的齿孔用齿孔测量仪进行检查，其他要求目视检查。
6标志、包装和贮存
6.1标志 6.1.1检验片画幅上应有以下标志：
a）检验片型号、名称：
4 JB/T9427.82014
b）本部分编号。 6.1.2检验片片盒上应有以下标志：
a）画幅纵、横向不稳定度值； b）生产单位名称； c）验收标记和出厂编号。
6.1.3合格证上应有以下标志：
a）检验片名称、型号、出厂编号： b）检验片规格、长度； c）画幅纵、横向不稳定度值； d）出厂年月、检验员代号： e）生产单位名称。
6.1.4每卷检验片的片头、片尾都应有识别标记和出厂编号 6.2 2包装 6.2.1出厂的检验片应附有产品质量合格证及使用说明书。 6.2.2每卷检验片应绕在片夹上，片头贴牢，外包塑料袋装在金属片盒内，金属盒用胶带或胶布封口。 6.2.3每卷检验片的长度不少于28m。 6.2.4检验片的包装箱上应有“防潮”“防震”“防霉”的标记。 6.3贮存
检验片的贮存应符合下列条件： a）片盒要平放并保持原封装； b）温度为5℃～25℃： c）相对湿度为50%～70%； d）片盒应放置在离热源1m以外的地方，并要避免阳光直射； e）环境中不得有硫化氢、氨等有害气体及放射性物质。
5
