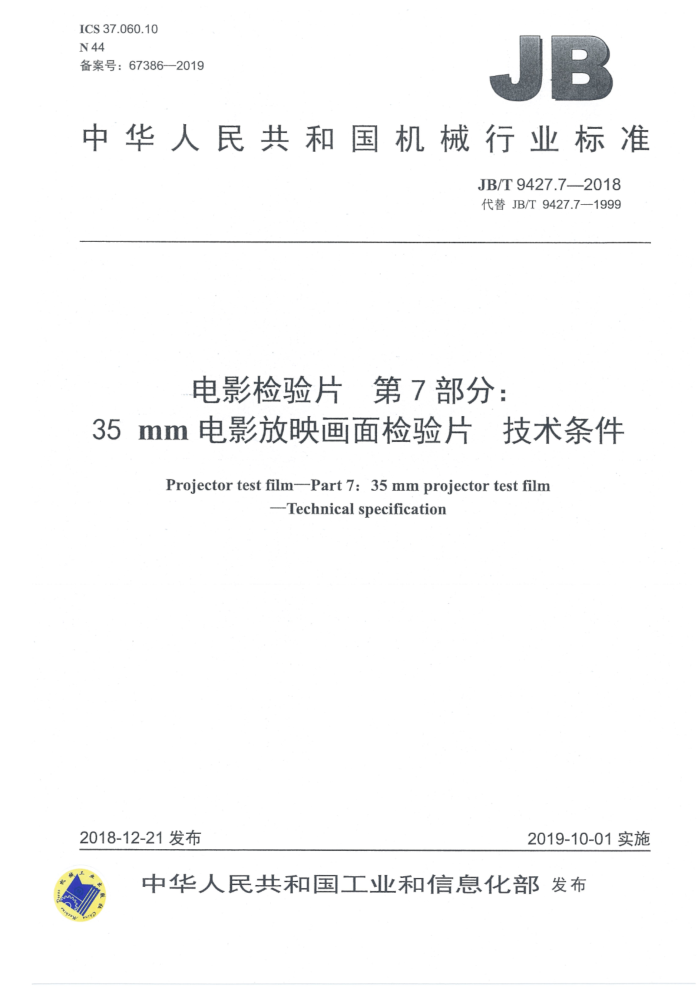

ICS37.060.10 N44 备案号：67386—2019
JB
中华人民共和国机械行业标准
JB/T9427.7—2018 代替JB/T9427.7—1999
电影检验片第7部分：
35mm电影放映画面检验片 技术条件
Projector test film-Part 7: 35 mm projector test film
-Technicalspecification
2018-12-21发布
2019-10-01实施
中华人民共和国工业和信息化部发布 JB/T9427.7—2018
目 次
前言 1范围 2 规范性引用文件 3 图案和尺寸.. 4技术要求 5 试验方法. 6标志、包装和贮存
6.1标志.. 6.2包装. 6.3 贮存...
图1 检验片的测试图图2 检验片测试图的基本尺寸图3 分辨率测试图案. 图4 纵向跳动、横向晃动测试图案图5 纵向画幅不稳定度图6 横向画幅不稳定度..
表1 检验片测试图基本尺寸表2宽高比尺寸表3百分数表示的画面实际尺寸 JB/T9427.7-2018
前 #創言
JB/T9427分为八个部分：
第1部分：35mm电影单声道光学声带检验片技术条件；第2部分：16mm电影单声道光学声带检验片技术条件；第3部分：35mm立体电影画面检验片技术条件；第4部分：16mm立体电影画面检验片技术条件； -第5部分：35mm变形宽银幕电影画面检验片技术条件；第6部分：16mm变形宽银幕电影画面检验片技术条件；第7部分：35mm电影放映画面检验片技术条件； -第8部分：16mm电影放映画面检验片技术条件。 本部分为JB/T9427的第7部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T9427.7-1999《35mm电影放映画面检验片：技术条件》，与JB/T9427.7--1999
相比主要技术变化如下：
修改了规范性引用文件；一为了统一名词和术语，将标准全文中放映机的“横向摆动”“纵向跳动”改为“横向晃动”及 “纵向跳动”；一增加了4.4的试验方法。
本部分由中国机械工业联合会提出。 本部分由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本部分起草单位：秦皇岛视听机械研究所有限公司、芜湖影星巨幕有限公司、成都菲斯特科技有限
公司、张家港市南丰银幕制造有限公司。
本部分主要起草人：邓荣武、高松柏、王宏伟、吴庆富。 本部分所代替标准的历次版本发布情况为：
ZBY212--1984; JB/T9427.7—1999
II JB/T 9427.7-2018
电影检验片第7部分：35mm电影放映画面检验片技术条件
1范围
JB/T9427的本部分规定了35mm电影放映画面检验片的图案和尺寸、技术要求、试验方法以及标志、包装和贮存。
本部分适用于35mm电影放映画面检验片（以下简称检验片）。该检验片用于调整35mm电影放映机和检验、鉴定除变形宽银幕电影放映机外的35mm电影放映机。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4636一200035mm影片上最大可放映画面的位置和尺寸
3图案和尺寸
3.1检验片的测试图如图1所示。
95%
90%
90%
HD35-03
87.5 92.5%
92.5%
97.5%
97.5%
.66:
图1检验片的测试图
3.2检验片测试图的基本尺寸应符合图2及表1～表3的规定。 JB/T9427.7-2018
基准边
中
说明 1- 2- 3 4-
一分辨率测试图案行迹测试图案；画面密度测试图案黑白方格图案；
快机纵向 跳动横向晃动测试图案：放 天率标尺；放映画面高度测试图案放映画面宽度测试图案
注： 图中“基准边”系作为规定尺寸的基准，它否定是胶片的导向近
图2多检验片测试图的其本尺
表1 检验片测试图基本尺寸尺寸
单位为毫米
代号 A B c D E F G H
代号
尺寸 9.10±0.03 15.42±0.08 1.50（名义） 1.2（名义） 0.01±0.005 0.05±0.005 1±0.01
18.75±0.03 21.29±0.05 18.21±0.0 2.78±0.08 8.88±0.08 12.41±0.08 18.51±0.08 2.79±0.08
厂
L M P V q
表2宽高比尺寸
单位为毫米
宽高比 2.35：1变形宽银幕 1.37：1普通放映
宽度 21.29±0.05 21.11±0.05
高度 18.21±0.08 15.29±0.08
2 JB/T9427.7—2018
表2宽高比尺寸（续）
单位为毫米
宽高比 1.66：1遮幅放映 1.75：1遮幅放映 1.85：1遮幅放映
宽度 20.96±0.05 20.96±0.05 20.96±0.05
高度 12.29±0.08 11.96±0.08 11.33±0.08
表3 百分数表示的画面实际尺寸
画面实际尺寸mm
画面上的百分数
85% 87.5% 90% 92.5% 95% 97.5%
17.94 18.47 19.00
20.05 20.68
3.3分辨率测试图案如图3所
40
28
图3·分辨率测试图案
3.4 放映机纵向跳动、横向晃动测试图案如图4所示。
0.01
0.05
0.01 图4纵向跳动、横向晃动测试图案
0.05 JB/T9427.7--2018
3.5检验片测试图上的黑白方格在画幅横向上应有200个，纵向上应有174个。 3.6放映画面的位置和尺寸应符合GB/T4636-2000的规定。
4技术要求
4.1分辨率测试图案的空间频率分为八级，其公分比为4/2，数列为24线对/mm、28线对/mm、34线对/mm、40线对/mm、48线对/mm、56线对/mm、68线对/mm、80线对/mm。 4.2分辨率测试图案中的空间频率线宽度和线间隔应相等，其极限偏差为土7%，线条边缘应清晰可辨。 4.3检验片画面中的最大与最小密度之差不应小于1.40，同一画面密度不均匀性应不大于0.10。 4.4放映机纵向跳动、横向晃动测试图案中相邻台阶的级差（宽度）均为0.01mm。 4.5检验片画幅纵、横向不稳定度（标准偏差）不大于0.007mm。 4.6检验片不应有接头；放映画面上不允许有影响画面质量的轻微连续的划痕、水迹和斑点；齿孔不应有损伤。
5试验方法
5.1 检验片应在温度为20℃土2℃、相对湿度为60%～70%的条件下进行测量。 5.24.2、4.4、4.5和表1规定的尺寸用放大倍数为50倍、分度值为0.001mm的万能工具显微镜或相同准确度等级的仪器进行检验。 5.34.5应测量任一段连续25个画幅，测量结果按公式（1）计算。
X-X2
(1)
式中： S- X.
检验片画幅纵，横向不稳定度（标准偏差），单位为毫米（mm）：对于纵向（见图5）画幅不稳定度是齿孔下边缘与画幅水平线间距的第i个测量值，对于横向（见图6）画幅不稳定度是基准边与画幅垂直中心线间距的第i个测量值，单位均为毫米 (mm);
X- n个测量结果的算术平均值，单位为毫米（mm）；
一实测画幅数。
基准边
图5纵向画幅不稳定度
图6横向画幅不稳定度
5.44.3用光阑孔直径为1mm的透射式密度计检验。
4 JB/T9427.7-2018
5.54.6中的齿孔用齿孔测量仪进行检查，其他要求目视检查。
6标志，包装和贮存
6.1标志 6.1.1检验片画幅上应有以下标志：
a）检验片型号、名称； b）执行标准编号。
6.1.2检验片片盒上应有以下标志：
a）画幅纵、横向不稳定度值； b）生产单位名称； c）验收标记和出厂编号。
6.1.3产品质量合格证上应有以下标志：
a）检验片名称、型号、出厂编号； b）检验片规格、长度； c）画幅纵、横向不稳定度值； d）出厂年月、检验员代号； e）生产单位名称。
6.1.4每卷检验片的片头、片尾都应有识别标记和出厂编号。 6.2包装 6.2.1出厂的检验片应附有产品质量合格证及使用说明书。 6.2.2每卷检验片应绕在直径大于50mm的片芯上，片头在外并贴牢，药膜向里，接好牵引片；外包塑料袋装在金属片盒内，金属片盒用胶带或胶布封口。 6.2.3每卷检验片的长度不少于100m。 6.2.4检验片的包装箱上应有“防潮、防振、防霉”的标记。 6.3贮存
检验片的贮存应符合以下要求： a）片盒要平放并保持原封装。 b）温度为5℃～25℃、相对湿度为50%～70%。 c）片盒应放置在离热源1m以外的地方，并避免阳光直射：若存放在低于16℃环境中，使用前应
在室内存放1.5h～2h，再开封使用。 d）贮存环境中不得有硫化氢、氨等有害气体及放射性物质，检验片应在无腐蚀性环境中存放。
