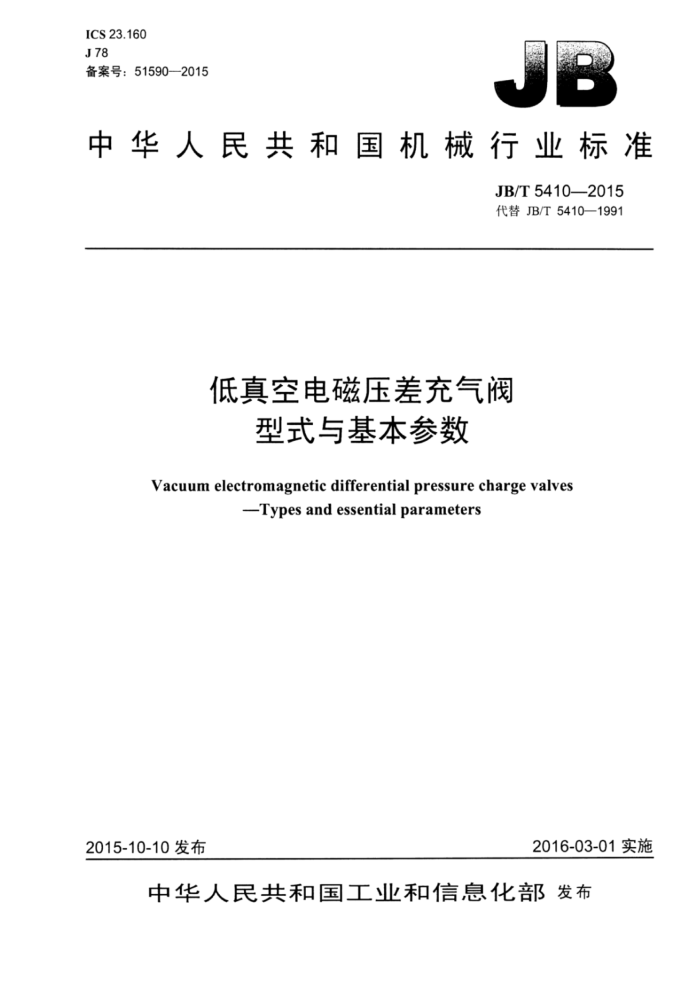

ICS23.160 J78 备案号：515902015
中华人民共和国机械行业标准
JB/T54102015 代替JB/T5410—1991
低真空电磁压差充气阀
型式与基本参数
Vacuum electromagnetic differential pressure charge valves
Types and essential parameters
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T5410—2015
目 次
前言. 范围
1
1
2 规范性引用文件 3 术语和定义 4型式与基本参数. 4.1 结构型式. 4.2 基本参数. 4.3 型号.
图1 GB/T4982法兰结构型式图2GB/T6070法兰结构型式.
表1压差阀基本参数及尺寸 JB/T5410—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5410一1991《低真空电磁压差充气阀 同型式与基本参数》，与JB/T5410一1991相比
主要技术变化如下：
增加了三个标准的引用（见第2章，1991年版的第2章）。 增加了有关“公称通径”和“首次维修前循环次数”的术语和定义（见第3章）。 增加了快卸连接法兰接口的型式图，法兰标准采用GB/T4982（见图1）。 一删除了压差阀结构型式图中的法兰尺寸，只留下装配尺寸H（见图2，1991年版的图1）。 一公称通径DN中的“20”“32”规格修改为限制采用：阀门漏率由“≤6.5×10-2”修改为≤6.7×
10-4”：增加了阀门寿命参数，以“首次维修前循环次数”表示；基本尺寸中只给出了阀门的装配尺寸（见表1，1991年版的表1）。 增加了型号编制适用标准（见4.3.1）。
本标准由中国机械工业联合会提出。 本标准由全国真空技术标准化技术委员会（SAC/TC18）归口。 本标准负责起草单位：川北真空科技（北京）有限公司。 本标准参加起草单位：中山凯旋真空技术工程有限公司、台州环球真空设备制造有限公司、威海智
德真空科技有限公司、沈阳真空技术研究所。
本标准主要起草人：郑荣禧、李龙军、赵计春、赵伟胜、林乐忠、李玉英。 本标准所代替标准的历次版本发布情况为：
-JB/T5410—1991。
II JB/T5410—2015
低真空电磁压差充气阀
型式与基本参数
1范围
本标准规定了低真空电磁压差充气阀的型式与基本参数。 本标准适用于DYC-Q型低真空电磁压差充气阀（以下简称压差阀）。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3163真空技术术语 GB/T4982 2真空技术快卸连接器 尺寸 第1部分：夹紧型 GB/T6070真空技术法兰尺寸 JB/T7673 真空技术真空设备型号编制方法
3术语和定义
GB/T3163界定的以及下列术语和定义适用于本文件。
3.1
公称通径 nominal bore 用于标记法兰并规定法兰所能容纳管路的最大实际尺寸。
3.2
首次维修前循环次数cyclesuntil firstservice 用于表示阀门在正常使用的条件下，在修理或更换部件前能完成的最大操作循环次数。
4型式与基本参数
4.1结构型式
压差阀的结构型式如图1和图2所示。连接法兰尺寸应符合GB/T4982和GB/T6070的规定。 4.2 基本参数
压差阀的基本参数及尺寸应符合表1的规定。 4.3型号 4.3.1概述
JB/T7673真空阀门型号编制方法的规定适用于本标准。 JB/T5410—2015
H
H
图2GB/T6070法兰结构型式
图1GB/T4982法兰结构型式
表1压差阀基本参数及尺寸
公称通径 DN
漏丰 开闭时间 首次维修前 功率 流导a 装配八寸 连接法兰
序号 型号
H mm
标准
循环次数 W
L/s
Pa * L/s
S
mm
GB/T4982 GB/T 6070 GB/T 6070 GB/T4982 GB/T6070 GB/T 6070 GB/T4982 GB/T6070
≤80
>8
DYC-Q16
16
≤83
2 DYC-Q20 20b 3 DYC-Q25
>12
>20
≤110
25
30000
32b 40
>26 >40 >80 >120 >200 >300 >400 >600 >1200 >2 000 >3000
≤102 ≤130
4 DYC-Q32
5 DYC-Q40
DYC-Q50 50 ≤6.7X104 ≤3
14
≤140 ≤146 ≤168 ≤200 ≤280 ≤260 ≤300 ≤340 ≤380
6 7 DYC-Q63 8 DYC-Q80 9
63 80
DYC-Q100 100 10 DYC-Q125 125
GB/T6070
DYC-Q160 160 12 DYC-Q200 200 13 DYC-Q250 250 14 DYC-Q320 320
11
20000
分子流状态下的理论计算值不作验收依据。 b限制采用规格。
2 JB/T5410—2015
4.3.2 型号组成
D Y C Q X X
公差通径DN，单位为毫米（mm）带充气，以大写字母Q表示磁动，以大写字母C表示压差，以大写字丹Y表示低真空，以大写字母D表示
4.3.3 型号示例
公称通径为80mm的低真空电磁压差充气阀，型号标记为DYC-Q80
