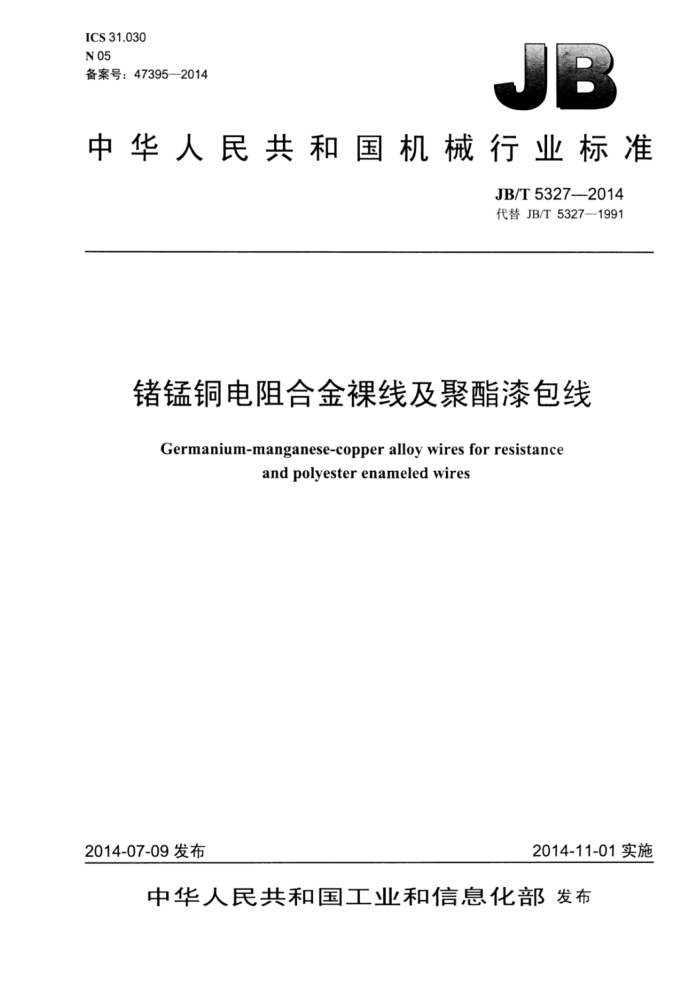

ICS31.030 N05 备案号：47395—2014
中华人民共和国机械行业标准
JB/T5327-2014 代替JB/T5327—1991
锗锰铜电阻合金裸线及聚酯漆包线
Germanium-manganese-copper alloy wires for resistance
and polyester enameled wires
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T5327—2014
目 次
前言.
T
范围
1
2 规范性引用文件 3品种、牌号、代号及规格 4技术要求.. 4.1 化学成分 4.2 表面质量， 4.3 尺寸 4.4 电学性能 4.5 对铜热电动势率. 4.6 伸长率 4.7 漆膜性能. 5试验方法 67 检验规则.. 6.1出厂检验 6.2型式检验.. 7标志、包装及贮存 7.1标志 7.2 包装 7.3购存附录A（资料性附录）锗锰铜电阻合金的物理性能，
0.
10 JB/T5327-2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5327-1991《锗锰铜电阻合金裸线及聚酯漆包线》，与JB/T5327—1991相比主要技
术变化如下：
调整了标准的结构，增加了前言、规范性引用文件两部分内容：一修改了规范性引用文件。 本标准由中国机械工业联合会提出。 本标准由全国仪表功能材料标准化技术委员会（SAC/TC419）归口。 本标准起草单位：重庆材料研究院有限公司。 本标准主要起草人：谌立新、刘庆宾、何伦英、陈洁。 本标准所代替标准的历次版本发布情况为：
JB/T5327—1991。
II JB/T5327-2014
锗锰铜电阻合金裸线及聚酯漆包线
1范围
本标准规定了锗锰铜电阻合金裸线和聚酯漆包线的品种、牌号、代号及规格、技术要求、试验方法、 检验规则、标志、包装及贮存。
本标准适用于制造使用温度范围为0～70℃的标准电阻器和电阻元件用锗锰铜电阻合金裸线和聚酯漆包线（以下分别简称裸电阻线和漆包电阻线，统称电阻线》。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4074.2 绕组线试验方法第2部分：尺寸测量 GB/T4074.3 绕组线试验方法第3部分：机械性能 GB/T4074.5 绕组线试验方法第5部分：电性能 GB/T4074.6 绕组线试验方法第6部分：热性能 GB/T6146 精密电阻合金电阻率测试方法 GB/T6147 精密电阻合金热电动势率测试方法 GB/T6148 精密电阻合金电阻温度系数测试方法 JB/T9493（所有部分） 锰铜和新康铜电阻合金化学分析方法
3品种、牌号、代号及规格
3.1产品的牌号及品种见表1。
表1
代号 6J6W QZ6J6W
合金名称锰铜
合金牌号 6J6
产品品种裸线聚酯漆包线
3.2裸电阻线及漆包电阻线级别、代号见表2。 3.3裸电阻线的尺寸规格、每米标称电阻值及其极限偏差应符合表3的规定。
表2
代号
平均电阻温度系数
适用温度
级别 1 2 3
10-6/℃ ±3 ±6 ±10
℃
裸电阻线 6J6W-1 6J6W-2 6J6W-3
漆包电阻线 QZ6J6W-1 QZ6J6W-2 QZ6J6W-3
0~70
1 JB/T5327-2014
表3
标称直径 mm 0.020 0.022 0.025 0.028 0.032 0.036 0.040 0.045 0.050 0.056 0.063 0.071 0.080 0.090 0.100 0.112 0.125 0.140 0.160 0.180 0.200 0.224 0.250 0.280 0.315 0.355 0.400 0.450 0.500 0.560 0.630 0.710 0.750 0.800 0.850 0.900 0.950 1.000 1.060 1.120
截面积 mm? 0.0003142 0.0003801 0.0004909 0.0006158 0.000 804 2 0.001018 0.001257 0.001 590 0.001963 0.002 463 0.003 117 0.003 959 0.005 027 0.006 362 0.007854 0.009 852 0.012 27 0.01539 0.020 11 0.025 45 0.03142 0.039 41 0.049 09 0.061 58 0.077 93 0.098 98 0.125 7 0.159 0 0.196 3 0.246 3 0.3117 0.395 9 0.441 8 0.5027 0.5674 0.636 2 0.708 8 0.785 4 0.882 5 0.985 2
每米电阻值Q/m 极限偏差
标称值 1370 1130 876 698 535 422 342 270 219 175 138 109 85.5 67.6 54.7 43.6 35.0 27.9 21.4 16.9 13.7 10.9 8.76 6.98 5.52 4.34 3.42 2.70 2.19 1.75 1.38 1.09 0.973 0.855 0.758 0.676 0.607 0.547 0.487 0.436
下限 1 232 1 018 788 628 492 389 315 249 201 161 127 100 78.7 62.2 50.4 40.6 32.5 25.8 19.9 15.7 12.9 10.2 8.23 6.56 5.24 4.12 3.25 2.56 2.08 1.68 1.32 1.05 0.934 0.821 0.728 0.649 0.582 0.525 0.468 0.419
上限 1 506 1 245 963 768 578 456 370 292 237 189 149 117 92.4 73.0 59.1 46.7 37.5 29.9 22.9 18.1 14.5 11.6 9.29 7.40 5.80 4.56 3.59 2.84 2.30 1.82 1.44 1.13 1.01 0.889 0.788 0.703 0.631 0.569 0.507 0.453
±10%
±8%
± 7%
±6%
±5%
±4%
2 JB/T5327-2014
表3（续）
每米电阻值Q/m
截面积 mm? 1.094 1.227 1.368 1.539 1.767
标称直径 mm 1.180 1.250 1.320 1.400 1.500
下限 0.377 0.336 0.301 0.268 0.233
上限 0.409 0.364 0.327 0.290 0.253
标称值 0.393 0.350 0.314 0.279 0.243
极限偏差
±4%
3.4 漆包电阻线按漆膜厚度分为两型：I型为薄漆膜，I型为厚漆膜，！ 见表4。
表4
标称直径d
漆膜最小厚度t tmm
漆包线最大外径D mm I
II 0.009 0.009 0.010 0.010 0.011 0.012 0.012 0.013 0.014 0.015 0.016 0.017 0.018 0.019 0.021 0.021 0.023 0.024 0.028 0.028 0.030 0.032 0.034 0.036 0.038 0.041 0.043 0.048 0.049
mm 0.020 0.022 0.025 0.028 0.032 0.036 0.040 0.045 0.050 0.056 0.063 0.071 0.080 0.090 0.101 0.112 0.125 0.140 0.160 0.180 0.200 0.224 0.250 0.280 0.315 0.355 0.400 0.450 0.500
II 0.036 0.038 0.042 0.045 0.050 0.055 0.060 0.066 0.072 0.079 0.088 0.097 0.108 0.120 0.132 0.146 0.161 0.179 0.202 0.225 0.248 0.275 0.304 0.338 0.376 0.420 0.468 0.524 0.578
I 0.005 0.005 0.006 0.006 0.006 0.007 0.007 0.008 0.008 0.009 0.009 0.010 0.011 0.012 0.012 0.012 0.014 0.015 0.017 0.018 0.019 0.021 0.022 0.024 0.026 0.027 0.028 0.030 0.031
0.029 0.032 0.036 0.039 0.044 0.043 0.053 0.059 0.064 0.071 0.080 0.089 0.099 0.111 0.122 0.135 0.150 0.166 0.188 0.210 0.231 0.258 0.285 0.318 0.356 0.398 0.445 0.498 0.551
3 JB/T53272014
表4 (续)
标称直径d
漆包线最大外径D mm
漆膜最小厚度t mm
mm 0.560 0.630 0.710 0.750 0.800 0.850 0.900 0.950 1.000 1.120 1.180 1.250 1.400 1.500
I 0.034 0.038 0.038 0.041 0.041 0.043 0.043 0.045 0.048 0.049 0.051 0.053 0.058 0.059
II 0.052 0.056 0.059 0.062 0.062 0.064 0.066 0.068 0.070 0.074 0.077 0.080 0.085 0.090
II 0.643 0.718 0.805 0.854 0.902 0.956 1.010 1.064 1.117 1.247 1.317 1.387 1.548 1.654
I 0.615 0.689 0.773 0.821 0.869 0.921 0.973 1.026 1.079 1.205 1.274 1.343 1.499 1.605
注： t=D-d. 3.5 5标记：
直径为0.05mm、1级II型漆膜锗锰铜聚酯漆包线标记如下：
聚酯漆包线 JB/T5327-QZ6J6W-1-II-0.05
标记中各要素的含义如下： QZ6J6W- 聚酯漆包线代号：
1 一级别： II 漆膜厚度 （I型、I型）; 0.05直径（0.05mm）。
4 技术要求
4.1 化学成分
合金的化学成分见表5。在保证符合4.4规定的要求条件下，化学成分允许与表5的规定有微量偏差。
表5
主要化学成分（质量分数） %
合金名称锗锰铜
合金牌号
Mn 6~7
Ge 5~6
Cu 余量
6J6
4.2 表面质量 4.2.1 裸电阻线表面应光滑、清洁，呈金属光泽，无裂纹、毛刺，允许有不影响使用的氧化色和局部微小缺陷。
4 JB/T5327-2014
4.2.2漆包绝缘层表面应光滑而致密、漆层厚薄均匀、色泽一致，漆层内无气泡和杂质，在性能符合技术要求情况下允许有少量分散性漆瘤。 4.3尺寸
漆包电阻线的漆膜最小厚度和最大外径应符合表4的规定。 4.4电学性能 4.4.1每米电阻值
电阻线在20℃时的每米电阻值应符合表3的规定。 4.4.2 体积电阻率
裸电阻线在20℃时的体积电阻率应符合表6的规定。
表6 电阻值均匀性%
合金牌号 6J6
体积电阻率μQ/m
平均对铜热电动势率μV/℃
0.43±0.03
5
1.7
4.4.3 电阻值均匀性
同一轴线中任意两段每米电阻值之差与其平均值之比值称为电阻值均匀性，其值应不大于表6规定，按公式（1）计算。
[Rα - Re] (R.+R)/2
U:
x100%
(1)
式中： U一电阻值均匀性，%：
RaR—一同一轴线中任意两段的每米电阻值，单位为欧（Q）。 4.4.4电阻温度系数 4.4.4.1 电阻线的电阻随温度的变化，用20℃为基准温度的平均电阻温度系数表示。按公式（2）计算。
a= R, -R20
(2)
R20(t-20)
式中： a
20℃～t范围的平均电阻温度系数，单位为摄氏度（℃）；测试温度，单位为摄氏度（℃）；
RR20 试样在t和20℃C时的电阻值，单位为欧（Q）。 4.4.4.2电阻线在070℃温度范围内的平均电阻温度系数，按其级别应符合表2的规定（裸电阻线不予考核）。
电阻线的测试温度点一般为20℃、70℃；若用户要求可增测0℃或其他温度。 4.5对铜热电动势率
电阻线在0～100℃范围内平均对铜热电动势率的绝对值应不大于表6的规定。 4.6伸长率
电阻线的伸长率应不小于表7的规定。
5
