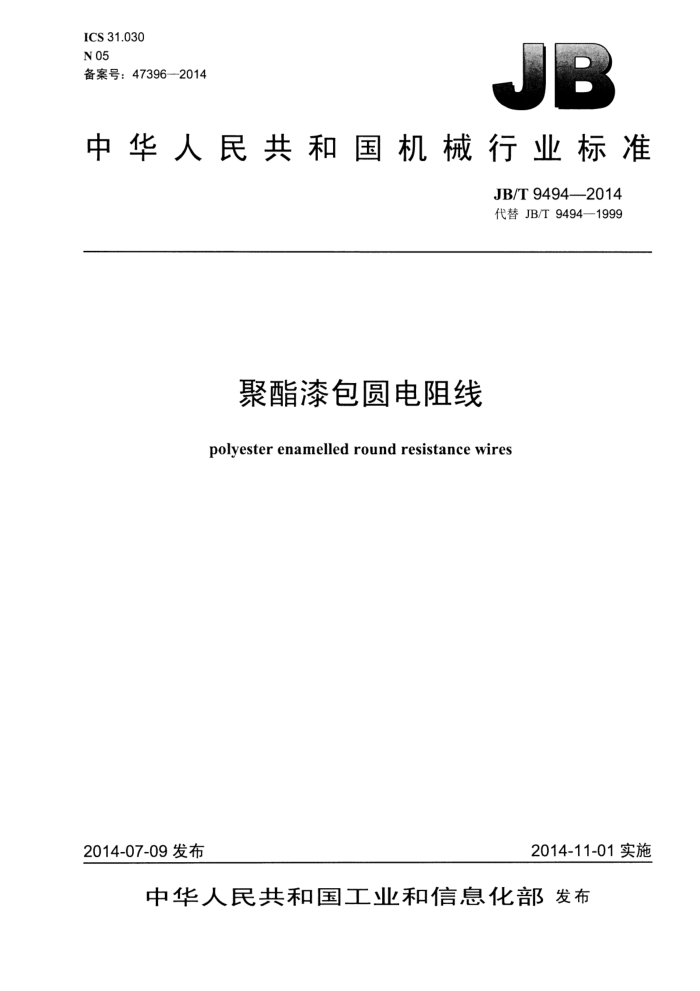

ICS 31.030 N 05 备案号：47396—2014
中华人民共和国机械行业标准
JB/T9494—2014 代替JB/T9494—1999
聚酯漆包圆电阻线
polyesterenamelledroundresistancewires
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T9494—2014
目 次
前言， 1 范围.. 2 规范性引用文件 3产品品种、规格及标记 3.1产品品种及代号 3.2 产品规格 3.3 漆膜厚度型号 3.4 产品标记 4 技术要求， 4.1 表面质量 4.2 尺寸 4.3 伸长率.. 4.4 每米电阻值. 4.5 电阻温度系数.. 4.6 对铜热电动势率 4.7 漆膜性能. 5试验方法
II
检验规则. 6.1 检验分类. 6.2 交收检验.. 6.3 型式检验.. 6.4 判定规则.. 供应方式、包装及标志
6
7
9
7.1 供应方式 7.2 包装 7.3 标志. 附录A（资料性附录）推荐漆包电阻线交收检验的抽样检查方案
10 JB/T9494—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9494—1999《聚酯漆包圆电阻线》，与JB/T9494—1999相比主要技术变化如下：
调整了标准的结构，增加了前言、规范性引用文件两部分内容：一修改了规范性引用文件： —修改了判定规则，删除了型式检验后生产方进行生产的要求；
-
一删除了生产方提供型式检验数据的要求。 本标准由中国机械工业联合会提出。 本标准由全国仪表功能材料标准化技术委员会（SAC/TC419）归口。 本标准起草单位：重庆材料研究院有限公司。 本标准主要起草人：何伦英、赵光明、吴承汕、陈东。 本标准所代替标准的历次版本发布情况为：
-ZBK12001—1986; JB/T9496—1999。
II JB/T9494—2014
聚酯漆包圆电阻线
1范围
本标准规定了制造耐热等级为155级的聚酯漆包圆电阻线的产品品种、规格及标记、技术要求、试验方法、检验规则、供应方式、包装及标志。
本标准适用于耐热等级为155级的聚酯漆包圆电阻线（以下简称漆包电阻线）的制造。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T4074.2 绕组线试验方法第2部分：尺寸测量 GB/T4074.3 绕组线试验方法第3部分：机械性能 G3/T4074.5 绕组线试验方法第5部分：电性能 GB/T4074.6 绕组线试验方法第6部分：热性能 GB/T 6146 精密电阻合金电阻率测试方法 GB/T 6147 精密电阻合金热电动势率测试方法 GB/T 6148 精密电阻合金电阻温度系数测试方法
3产品品种、规格及标记
3.1产品品种及代号
产品品种及代号见表1。
3.2 2产品规格
漆包电阻线的标称直径、每米标称电阻值见表2。
表1
合金牌号
产品名称
产品代号 QZ6J12-0 QZ6J12-1 QZ6J12-2 QZ6J12-3 QZ6J8 QZ6J13 QZ6J40
0级 1级 2级 3级
6J12
聚酯漆包锰铜圆电阻线
6J8 6J13 6J40
聚酯漆包F1锰铜圆电阻线聚酯漆包F2锰铜圆电阻线聚酯漆包康铜圆电阻线
-
JB/T9494—2014
表2
每米电阻值2/m 6J8
标称直径 mm 标称值 极限偏差 0.020 0.022
截面积 mm? 0.000 314 1 496 0.000 380 1 236 0.000 491 957 0.000 616 763 0.000 804 584 0.001018 462 0.001 257 374 0.001 590 296 0.001 963 239
6J13
6J40
6J12
标称值极限偏差 标称值 极限偏差 标称值 极限偏差 标称值 极限偏差
1528 1263 978 780 597 472 382 302 244 195 ±8% 154 121 95.5
± 10% -
± 10%
±0.002
-
-
0.025 0.028 0.032 0.036 0.040 0.045 0.050 0.056 ±0.003 0.002 463 191 ±8% 0.063
-
一
151
0.003 117 0.003 959 119 0.005 027 93.5 0.006 362 73.9 0.007 854 59.8 0.009 852 47.7 0.012 27 38.3
0.071 0.080 0.090 0.100 0.112 0.125 0.140 ±0.005 0.015 39 30.5 ±7% 22.7 ± 7% 28.6 ± 7% 31.2 ± 7% 0.160
87.5 69.2 56.0 44.7 35.9
69.6 55.0 44.6 35.5 28.5
±8% 75.5
±8%
61.1 48.7 39.1
0.020 11 23.4 0.025 45 18.5 0.031 42 15.0 0.039 41 11.9 0.049 09 9.57 0.061 58 7.63 0.077 93 6.03 0.098 98 4.75
17.4 13.8 11.1 8.88 7.13 5.68 4.49 3.54
21.9 17.3 14.0 11.2 8.96 7.15 5.65 4.45
23.9 18.9 15.3 12.2
0.180 0.200 0.224 0.250 0.280 0.315 0.355
±0.005
±6%
±6%
±6%
9.78 ±6% 7.8 6.16 4.85
0.400 ±0.010 0.125 7 3.74 ± 5% 2.79 ± 5% 3.50 ±5% 3.82 ±5% 0.450
0.159 0 2.96 0.196 3 2.39 0.246 3 1.91 0.3117 1.51
2.20 1.78 1.42 1.12 0.884 0.792
2.77 2.24 1.79 1.41 1.11 1.00
3.02 2.44 1.95 1.54 1.21 1.09
0.500 0.560 0.630 0.710 0.750 0.800 ±0.015 0.502 7 0.935 ±4% 0.696 ±4% 0.875 ±4% 0.955 ±4% 0.850
1.19
0.395 9 0.441 8 1.06
0.567 4 0.828 0.636 2 0.739 0.708 8 0.663 0.785 4
0.617 0.550 0.494 0.446
0.846 0.755 0.677 0.611
0.775 0.692 0.621 0.560
0.900 0.950 1.000 2
0.598 JB/T9494—2014
表2（续）
每米电阻值 2/m 6J8
截面积 mm? 0.8825 0.533 0.985 2 0.477 1.094 0.430
标称直径 mm
6J13
6J12 标称值 极限偏差 标称值 极限偏差 标称值 极限偏差 标称值 极限偏差
6J40
标称值 极限偏差 1.060 1.120 1.180 1.250 ±0.020 1.227 0.383 ±4% 0.285 ±4% 0.359 ±4% 0.391 ±4% 1.320
0.397 0.355 0.320
0.499 0.447 0.402
0.544 0.487 0.439
1.368 0.343 1.539 0.305 1.767 0.266
0.256 0.227 0.198
0.322 0.286 0.249
0.351 0.312 0.272
1.400 1.500 注：标称直径为裸电阻线的直径。 3.3 漆膜厚度型号
漆包电阻线按漆膜厚度分为：I型一 薄漆膜，II型- 一厚漆膜。 3.4 产品标记
直径为0.05mm厚漆膜聚酯漆包1级锰铜圆电阻线的产品标记如下：
聚酯漆包圆电阻线JB/T9494-QZ6J12-1/II-0.05
标记中各要素含义如下： QZ6J12-1——产品代号：
II——漆厚度型号（厚漆膜）； 0.05---漆包电阻线标称直径（0.05mm）。
4技术要求
4.1 表面质量
漆包绝缘层应光滑而致密，无影响使用性能的裂纹、气泡、凹穴或竹节，漆层颜色应均匀。 4.2 尺寸
漆包电阻线最大外径和最小漆膜厚度应符合表3的规定，
表3
最小漆膜厚度tmm
最大外径D mm
标称直径d
II 型 0.009 0.009 0.010 0.010 0.011 0.011
I 型 0.029 0.032 0.036 0.039 0.042 0.044
II 型 0.036 0.038 0.042 0.045 0.048 0.050
I 型 0.005 0.005 0.006 0.006 0.006 0.006
mm 0.020 0.022 0.025 0.028 0.030 0.032
3
JB/T94942014
表 3（续）
最小漆膜厚度t mm I 型
标称直径d mm 0.036 0.040 0.045 0.050 0.056 0.060 0.063 0.071 0.080 0.090 0.100 0.112 0.125 0.140 0.150 0.160 0.180 0.200 0.224 0.250 0.280 0.300 0.315 0.355 0.400 0.450 0.500 0.560 0.600 0.630 0.710 0.800 0.900 1.000 1.120 1.250 1.400 1.500 注: t=D-d。
最大外径D mm
II 型 0.012 0.012 0.013 0.014 0.015 0.016 0.016 0.017 0.018 0.019 0.021 0.021 0.023 0.024 0.025 0.028 0.028 0.030 0.032 0.034 0.036 0.037 0.038 0.041 0.043 0.048 0.049 0.052 0.054 0.056 0.059 0.062 0.066 0.070 0.074 0.080 0.085 0.090
1 型 0.049 0.053 0.059 0.064 0.071 0.076 0.080 0.089 0.099 0.111 0.122 0.135 0.150 0.166 0.177 0.188 0.210 0.231 0.258 0.285 0.318 0.339 0.356 0.398 0.445 0.498 0.551 0.615 0.657 0.689 0.773 0.869 0.973 1.079 1.205 1.343 1.499 1.605
II 型 0.055 0.060 0.066 0.072 0.079 0.084 0.088 0.097 0.108 0.120 0.132 0.146 0.161 0.179 0.191 0.202 0.225 0.248 0.275 0.304 0.338 0.360 0.376 0.420 0.468 0.524 0.578 0.643 0.686 0.718 0.805 0.902 1.010 1.117 1.247 1.387 1.548 1.654
0.007 0.007 0.008 0.008 0.009 0.009 0.009 0.010 0.011 0.012 0.012 0.012 0.014 0.015 0.016 0.017 0.018 0.019 0.021 0.022 0.024 0.025 0.026 0.027 0.028 0.030 0.031 0.034 0.035 0.038 0.038 0.041 0.043 0.048 0.049 0.053 0.058 0.059
4 JB/T9494—2014
4.3 伸长率
伸长率应不小于表4的规定。
表4
标称直径d mm d<0.063 0.063 伸长率 %
QZ6J13 一 11 16 21
QZ6J12 8 11 16 21
QZ6J8
QZ6J40 80 11 16 21
11 16 21
4.4 每米电阻值
漆包电阻线每米电阻值应符合表2的规定， 同一轴（或卷）线材的每米电阻均匀性应不大于5%。 4.5 电阻温度系数
电阻温度系数应符合表5的规定。
表 5
适用温度
电阻温度系数 10-6/℃ β 10~/℃ -2 ~2 -3~5
测试温度
平均对铜热电动势率
产品名称 QZ6J12-0 QZ6J12-1 QZ6J12-2 QZ6J12-3 QZ6J8 QZ6J13 QZ6J40
℃
℃
μV/C
X
5~45
10,20,40
0.7~0
1
-5~10 10~20 -5~10 0~40 40~40
10~80 10~80 20~50
2 2 45
10,20,40 10,20,40 20, 50
0.25~0 -0.7~0
-
4.6 对铜热电动势率
各种合金的平均对铜热电动势率应不大于表5的规定。 4.7 漆膜性能 4.7.1 柔韧性和附着性
将漆包电阻线在表6规定的圆棒上卷绕后， 漆膜应无开裂或脱落。
表 6
单位为毫米
标称直径d d≤0.30 0.30 圆棒直径 0.3 1 d 3 d
5
