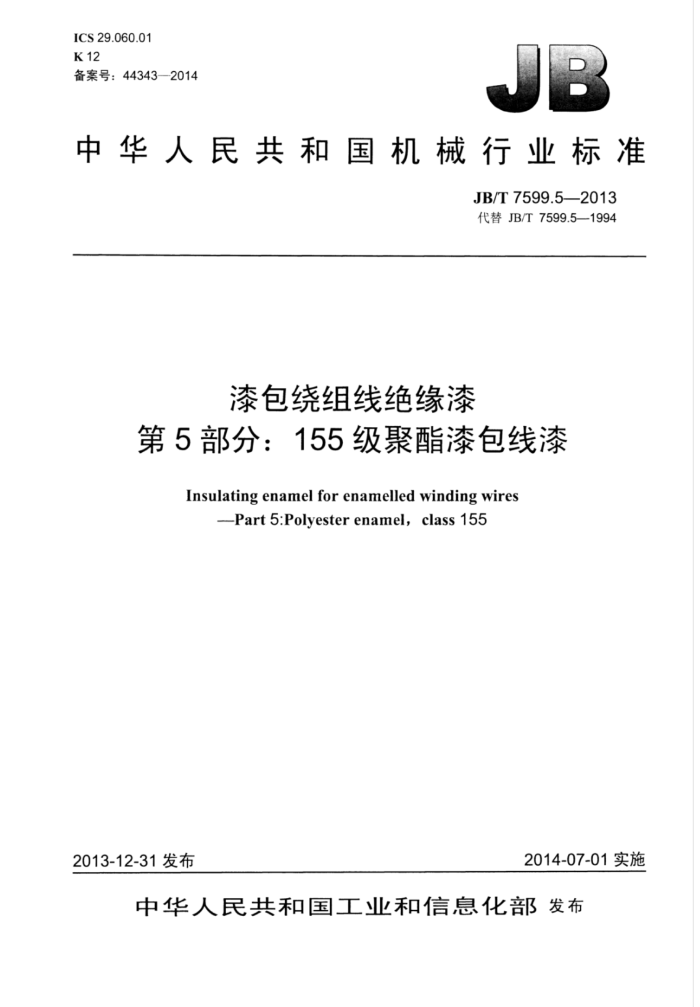

ICS 29.060.01 K12 备案号：44343—2014
中华人民共和国机械行业标准
JB/T7599.52013 代替JB/T7599.5—1994
漆包绕组线绝缘漆
第5部分：155级聚酯漆包线漆
Insulating enamel for enamelled winding wires
Part 5:Polyester enamel,class 155
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T7599.5—2013
目 次
前言范围
.1
1
2 规范性引用文件
使用特性 4代号 5技术要求 5.1概述 5.2155级聚酯漆的固体含量 5.3155级聚酯漆的粘度 5.4用155级聚酯漆涂覆漆包线 6检验项目
L
包装、标志、贮存及运输，
7 JB/T7599.52013
前言
JB/T7599《漆包绕组线绝缘漆》分为14个部分：
第1部分：一般规定；第2部分：120级缩醛漆包线漆；第3部分：130级聚酯漆包线漆；第4部分：130级聚氨酯漆包线漆：第5部分：155级聚酯漆包线漆：第6部分：180级聚酯亚胺漆包线漆；第7部分：200级聚酰胺酰亚胺漆包线漆；第8部分：240级芳族聚酰亚胺漆包线漆：第9部分：155级聚氨酯漆包线漆：第10部分：180级聚氨酯漆包线漆；第11部分：聚乙烯醇缩丁醛自粘漆包线漆；第12部分：聚酰胺自粘漆包线漆；第13部分：芳族聚酰胺白粘漆包线漆：第14部分：环氧自粘漆包线漆。 本部分为JB/T7599的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7599.5一1994《漆包绕组线绝缘漆第5部分：155级聚酯漆包线漆》，与JB/T7599.5-
1994相比主要技术变化如下：
将漆的型号改为由代号表示：一调整了漆的固体含量和粘度的范围由代表规格确定，代表规格中其他范围的固体含量和粘度可由供需双方协商规定（见5.2和5.3，1994年版的5.1.1和5.1.2）；增加了用漆涂覆漆包铜扁线和用漆涂覆漆包铝圆线应符合的规定标准（见5.4.2）； -增加了漆包线介质损耗因数tan拐点值由供需双方协商规定（见5.4.3）；删除了涂线工艺参数（1994年版的第7章）；增加了包装、标志、贮存及运输（见第7章）；删除了155级聚酯漆包线漆涂线工艺参数（1994年版的附录A）。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：艾维特电气绝缘材料（常州）有限公司、四川东材科技集团有限公司、丹阳
四达化工有限公司、常州海华化工有限公司、瑞安市升华漆包线有限公司、常州市智通树脂有限公司、 上海裕生特种线材有限公司、湖州大成化学工业有限公司、常州新赛特绝缘材料有限公司、宜兴市诚宇电工材料有限公司、天津市瑞中特种电工材料有限公司、东特涂料（太仓）有限公司、露笑科技股份有限公司、无锡统力电工有限公司、浙江长城电工科技股份有限公司、无锡锡洲电磁线有限公司、铜陵精达特种电磁线股份有限公司、上海特缆电工科技有限公司、上海晟然绝缘材料有限公司、溧阳市佳禾电子材料有限公司、常州虹波涂料有限公司。
II JB/T7599.5—2013
本部分主要起草人：李福、姚国妹、倪平、张建清、黄仕策、郑武、汪萍、张家化、吴春阳、殷承范、蒋伯君、于跃、王怀刚、应江辉、廖和安、姚桂华、徐进法、许建英、邵武军、陈永凤、沈和平。
本部分所代替标准的历次版本发布情况为：
JB/T7599.5—1994。
II JB/T7599.5—2013
漆包绕组线绝缘漆
第5部分：155级聚酯漆包线漆
1范围
JB/T7599的本部分规定了155级聚酯漆包线漆的技术要求、检验规则、包装、标志、贮存及运输本部分适用于以改性聚酯树脂为基的、用合适的溶剂溶解稀释制成的155级聚酯漆包线漆（以下简
称155级聚酯漆）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4074.1绕组线试验方法第1部分：一般规定 GB/T4074.2 绕组线试验方法 ：第2部分：尺寸测量 GB/T4074.3 绕组线试验方法 第3部分：机械性能 GB/T4074.4 绕组线试验方法 第4部分：化学性能 GB/T4074.5 绕组线试验方法 第5部分：电性能 GB/T4074.6 绕组线试验方法 第6部分：热性能 GB/T4074.7 绕组线试验方法 第7部分：测定漆包绕组线温度指数的试验方法 GB/T6109.2 漆包圆绕组线第2部分：155级聚酯漆包铜圆线 GB/T7095.3 漆包铜扁绕组线第3部分：155级聚酯漆包铜扁线 GB/T23312.4 漆包铝圆绕组线第4部分：155级聚酯漆包铝圆线 JB/T7599.1一2013漆包绕组线绝缘漆第1部分：一般规定
3使用特性
3.1155级聚酯漆的耐热等级为155级。 3.2涂制的漆包线具有较高的热冲击性能。
4代号
155级聚酯漆的代号为1740。
5技术要求
5.1概述
155级聚酯漆除满足本部分要求外，还应满足JB/T7599.1-2013的规定。 如果JB/T7599.1一2013与本部分有矛盾，以本部分为准。
1 JB/T7599.5—2013
5.2 2155级聚酯漆的固体含量
155级聚酯漆的固体含量代表规格见表1。 在（180土3）℃下保持1h后测得的固体含量不应超过规定值。
5.3155级聚酯漆的粘度
155级聚酯漆的粘度（25℃）代表规格见表1。
表1
155级聚酯漆粘度值
155级聚酯漆标称固体含量
旋转式粘度计 mPa·s
4号杯式粘度计
% 22 26 31 35 40
s 15~30 15~30 25~50 45~90 40~110
800~1600
其他范围的粘度由供需双方协商确定
其他范围的固体含量由供需双方协商确定 5.4用155级聚酯漆涂覆漆包线 5.4.1漆包线线样的制备应符合JB.T7599.1一2013中第6章的规定。 5.4.2用155级聚酯漆涂覆的漆包铜圆线的性能应符合GB/T6109.2的规定：用155级聚酯漆涂覆的漆包铜扁线的性能应符合GB/T7095.3的规定：用155级聚酯漆涂覆的漆包铝圆线的能应符合或GB/T 23312.4的规定。 5.4.3 漆包线线样的介质损耗因数tnS拐点值由供需双方协商规定。
6 检验项目
产品检验项目、试验类型和试验方法按表2的规定。
表2 技术要求
序号 1 1.1 外观 1.2 固体含量 1.3 粘度 2 线样性能 2.1 表面质量 2.2 尺寸
项目名称
试验类型
试验方法
漆的理化性能
符合JB/T7599.1—2013中5.1的规定符合5.2的规定符合5.3的规定
JB/T7599.1——2013中7.1 JB/T7599.1——2013中7.2 JB/T7599.1-2013中7.3
T,S GB/T4074.1
GB/T 4074.2
伸长率 2.3 回弹性（角）
符合GB/T6109.2或GB/T7095.3或 GB/T23312.4的规定
GB/T4074.3
柔韧性和附着性
2.4 耐溶剂
GB/T 4074.4
2 JB/T7599.5—2013
表2（续）技术要求
序号 2.5
项目名称
试验类型
试验方法
电阻击穿电压热冲击软化击穿
GB/T 4074.5
符合GB/T6109.2或GB/T7095.3或 T,S GB/T23312.4的规定
2.6 2.7 温度指数 2.8 耐刮
GB/T 4074.6
T
GB/T4074.7 GB /T 4074.3
符合GB/T6109.2或GB/T23312.4 的规定符合GB/T7095.3或GB/T23312.4的规定
漆膜连续性针孔
2.9
GB/T 4074.5
T S
2.10 耐变压器油 2.11 介质损耗因数tans拐点值 符合5.4.3的规定
GB/T4074.4
GB/T4074.5 日测
符合JB/T7599.1--2013中第9章的规定
包装
R
3
包装、标志、贮存及运输
7
见JB/T7599.1--2013中第9章的规定。
