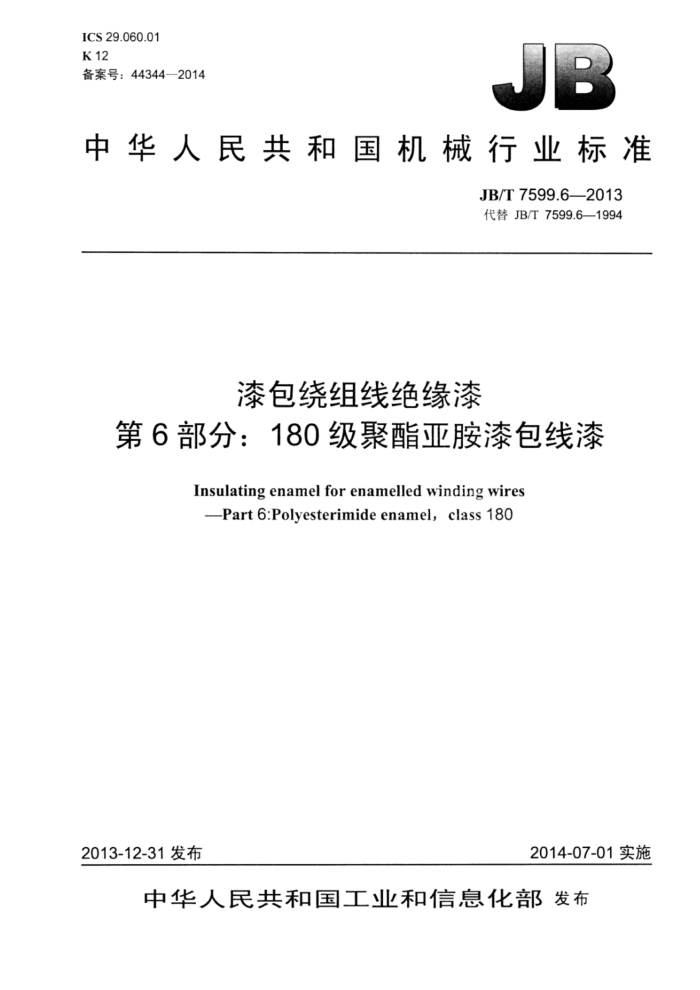

ICS29.060.01 K12 备案号：44344—2014
中华人民共和国机械行业标准
JB/T7599.6—2013 代替JB/T7599.6—1994
漆包绕组线绝缘漆
第6部分：180级聚酯亚胺漆包线漆
Insulating enamel for enamelled winding wires -Part 6:Polyesterimide enamel, class 180
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T7599.6—2013
目 次
前言.
范围 2 规范性引用文件 31 使用特性 4代号... 5技术要求 5.1概述. 5.2180级聚酯亚胺漆的固体含量 5.3180级聚酯亚胺漆的粘度 5.4用180级聚酯亚胺漆涂覆漆包线 6检验项目
包装、标志、贮存及运输
7 JB/T7599.6-2013
前言
JB/T7599《漆包绕组线绝缘漆》分为14个部分：
第1部分：一般规定；第2部分：120级缩醛漆包线漆：第3部分：130级聚酯漆包线漆；第4部分：130级聚氨酯漆包线漆；第5部分：155级聚酯漆包线漆；第6部分：180级聚酯亚胺漆包线漆：第7部分：200级聚酰胺酰亚胺漆包线漆；第8部分：240级芳族聚酰亚胺漆包线漆；第9部分：155级聚氨酯漆包线漆：第10部分：180级聚氨酯漆包线漆；第11部分：聚乙烯醇缩丁醛白粘漆包线漆：第12部分：聚酰胺自粘漆包线漆；第13部分：芳族聚酰胺自粘漆包线漆；第14部分：环氧自粘漆包线漆。
本部分为JB/T7599的第6部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7599.61994《漆包绕组线绝缘漆第6部分：180级聚酯亚胺漆包线漆》，与JB/T
7599.6—1994相比主要技术变化如下：
一将漆的型号改为由代号表示；调整了漆的固体含量和粘度的范围由代表规格确定，代表规格中其他范围的固体含量和粘度可由供需双方协商规定（见5.2和5.3，1994年版的5.1.1和5.1.2）；增加了用漆涂覆漆包铜扁线和用漆涂覆漆包铝圆线应符合的规定标准（见5.4.2）； -增加了漆包线介质损耗因数tan拐点值由供需双方协商规定（见5.4.3）：一删除了涂线工艺参数（1994年版的第7章）；增加了包装、标志、存及运输（见第7章）；一删除了180级聚酯亚胺漆包线漆涂线工艺参数（1994年版的附录A）。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：无锡统力电工有限公司、露笑科技股份有限公司、东特涂料（太仓）有限公
司、上海晟然绝缘材料有限公司、常州虹波涂料有限公司、常州市智通树脂有限公司、无锡锡洲电磁线有限公司、湖州大成化学工业有限公司、浙江长城电工科技股份有限公司、瑞安市升华漆包线有限公司、 铜陵精达特种电磁线股份有限公司、上海特缆电工科技有限公司、溧阳市佳禾电子材料有限公司、常州新赛特绝缘材料有限公司、宜兴市诚宇电工材料有限公司、四川东材科技集团有限公司、常州海华化工有限公司、丹阳四达化工有限公司、天津市瑞中特种电工材料有限公司、上海裕生特种线材有限公司、 艾维特电气绝缘材料（常州）有限公司。
II JB/T7599.6—2013
本部分主要起草人：李福、廖和安、应江辉、王怀刚、邵武军、沈和平、汪萍、徐进法、吴春阳、 姚桂华、郑武、许建英、陈永凤、殷承范、蒋伯君、倪平、黄仕策、张建清、于跃、张家化、姚国妹。
本部分所代替标准的历次版本发布情况为：
-JB/T7599.6——1994
I JB/T7599.6-2013
漆包绕组线绝缘漆
第6部分：180级聚酯亚胺漆包线漆
1范围
JB/T7599的本部分规定了180级聚酯亚胺漆包线漆的技术要求、检验规则、包装标志。存及运输。
本部分适用于180级以聚酯亚胺树脂为基的，用合适的溶剂溶解稀释制成的聚酯亚胺漆包线漆（以下简称180级聚酯亚胺漆》。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4074.1 绕组线试验方法第1部分：一般规定 GB/T4074.2 绕组线试验方法第2部分：尺寸测量 GB/T4074.3 绕组线试验方法第3部分：机械性能 GB/T4074.4 绕组线试验方法第4部分：化学性能 GB/T4074.5 绕组线试验方法第5部分：电性能 GB/T4074.6 绕组线试验方法第6部分：热性能 GB/T4074.7 绕组线试验方法第7部分：测定漆包绕组线温度指数的试验方法 GB/T6109.5 漆包圆绕组线第5部分：180级聚酯亚胺漆包铜圆线 GB/T7095.4漆包铜扁绕组线第4部分：180级聚酯亚胺漆包铜扁线 GB/T23312.5 漆包铝圆绕组线第5部分：180级聚酯亚胺漆包铝圆线 JB/T7599.1一2013漆包绕组线绝缘漆第1部分：一般规定
3使用特性
3.1180级聚酯亚胺漆的耐热等级为180级。 3.2涂制的漆包线具有高热冲击性能
4代号
180级聚酯亚胺漆的代号为1753。
5技术要求
5.1概述
180级聚酯亚胺漆除满足本部分要求外，还应满足JB/T7599.1一2013的规定。
1 JB/T7599.6—2013
如果JB/T7599.1一2013与本部分有矛盾，以本部分为准。 5.2180级聚酯亚胺漆的固体含量
180级聚酯亚胺漆的固体含量代表规格见表1。 在（180土3）℃下保持1h后测得的固体含量不应超过规定值。
5.3180级聚酯亚胺漆的粘度
180级聚酯亚胺漆的粘度（25℃）代表规格见表1。
表1
180级聚酯亚胺漆粘度值
180级聚酯亚胺漆标称固体含量
4号杯式粘度计
旋转式粘度计
% 22 25 30 35 40
mPa-s
s 15~25 20~30 25~40 45~90
800~2000
其他范围的固体含量由供需双方协商确定 5.4用180级聚酯亚胺漆涂覆漆包线 5.4.1漆包线线样的制备应符合JB/T7599.1一2013中第6章的规定。 5.4.2用180级聚酯亚胺漆涂覆的漆包铜圆线的性能应符合GB/T6109.5的规定；用180级聚酯亚胺漆涂覆的漆包铜扁线的性能应符合GB/T7095.4的规定：用180级聚酯亚胺漆涂覆的漆包铝圆线的性能应符合或GB/T23312.5的规定。 5.4.3漆包线线样的介质损耗因数tan拐点值由供需双方协商规定。
其他范围的粘度由供需双方协商确定
6检验项目
产品检验项目、试验类型和试验方法按表2的规定。
表2 技术要求
序号 1 1.1 外观 1.2 固体含量 1.3 粘度
项目名称
试验类型
试验方法
漆的理化性能
符合JB/T7599.1—2013中 5.1的规定符合5.2的规定符合5.3的规定
JB/T7599.1—2013中7.1 JB/T7599.1—2013中7.2 JB/T7599.1—2013中7.3
T, s
线样性能
2 2.1 表面质量 2.2 尺寸
GB/T 4074.1 GB/T4074.2
符合GB/T6109.5或GB/T 7095.4或GB/T23312.5的规定
伸长率柔韧性和附着性
2.3
GB/T 4074.3
2 JB/T7599.6—2013
表2（续）技术要求
序号 2.4
项目名称
试验类型
试验方法
耐溶剂耐变压器油电阻
GB/T 4074.4
符合GB/T6109.5或GB/T 7095.4或GB/T23312.5的规定
2.5 击穿电压
T, s GB/T 4074.5
针孔
2.6 热冲击
GB/T 4074.6 GB/T 4074.7
软化击穿
2.7 温度指数 2.8 回弹性（角） 2.9 耐刮 2.10 漆膜连续性 2.11 耐冷冻剂 2.12 介质损耗因数tans拐点值
T T, S
符合GB/T6109.5或GB/T 7095.4的规定符合GB/T6109.5或GB/T 23312.5的规定符合GB/T6109.5的规定符合5.4.3的规定符合JB/T7599.1-—2013中第9章的规定
GB/T 4074.3
GB/T 4074.5 GB/T 4074.4 GB/T4074.5 日测
T, S
包装
3
R
包装、标志、贮存及运输
7
见JB/T7599.12013中第9章的规定。
3 0
L/ar
