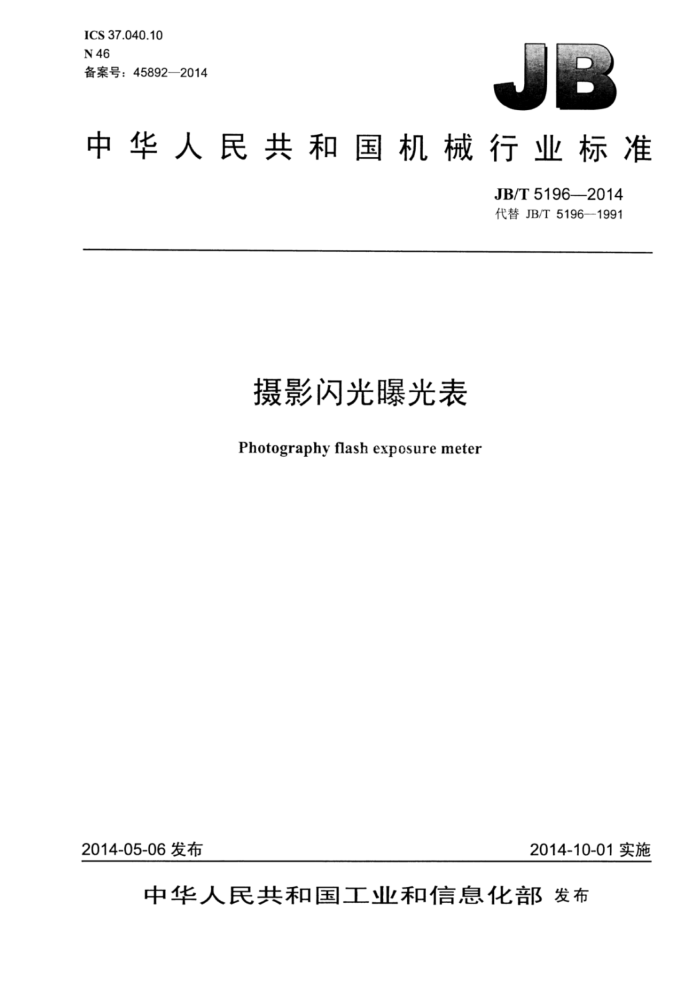

ICS37.040.10 N46 备案号：45892—2014
中华人民共和国机械行业标准
JB/T5196—2014 代替JB/T5196—1991
摄影闪光曝光表 Photography flash exposure meter
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T5196—-2014
目 次
前言 1范围
1
EEEIEEEEIEEEE
规范性引用文件 3 术语和定义. 4技术要求.. 4.1 测量范围.. 4.2 选通时间. 4.3 记忆时间.. 4.4 上升时间. 4.5 单次测量的相加， 4.6 受光方向特性 4.7 光谱灵敏度 4.8 测量精度.. 4.9 条件试验.. 5试验方法. 5.1 标定公式 5.2 环境试验. 5.3 试验装置， 5.4 入射光式闪光曝光表的检验 5.5 反射光式闪光曝光表的检验 5.6 温度试验. 5.7 湿热试验. 5.8 冲击试验. 5.9 振动试验 6标志
2
IEIE
包装、运输和贮存.
7
0010011 JB/T5196—2014
前創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5196—1991《摄影闪光曝光表》，与JB/T5196一1991相比主要技术变化如下：
将原标准第4章分类的内容并入到了第1章范围中：在第1章范围中将“本标准适用于摄影用光电闪光曝光表”改为“本标准适用于入射光式和反射光式两类摄影用光电闪光曝光表”
本标准由中国机械工业联合会提出。 本标准由全国照相机械标准化技术委员会（SAC/TC107）归口。 本标准起草单位：杭州照相机械研究所、宁波金辉摄影器材有限公司。 本标准主要起草人：金丹、程一凡、金毅。 本标准所代替标准的历次版本发布情况为：
-JB/T5196—1991。
II JB/T5196-2014
摄影闪光曝光表
1范围
本标准规定了摄影用光电闪光曝光表的术语和定义、技术要求、试验方法、标志、包装、运输和贮
存。
本标准适用于入射光式和反射光式两类摄影用光电闪光曝光表。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用支件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8250.6照相机振动试验方法 JB/T8250.7照相机械包装、运输、存条件及试验方法 JB/T8250.8照相机冲击试验方法 JB/T8254 1通用摄影光电曝光表
3术语和定义
下列术语和定义适用于本文件。
3.1
亮度系数brightness coefficient 规定观察方向的景物亮度（L）与景物照度（E）之比（q=L/E》。
3.2
选通时间 ] gate time 闪光曝光表进行测量的时间。
3.3
记忆时间 memorytime 选通时间结束到指示值变化土7%（相当于土0.10E）的时间。
3.4
上升时间rise time 闪光曝光表内测量电容器的电压达到额定值的67%的时间。
3.5
受光角acceptance angle 能被受光器件接收的最边缘光纤间的夹角。 注：它用来描述测光系统的受光器件对光接收和响应的方向特性 JB/T5196--2014
5.3.3比较接受器
如果没有可做标定用的闪光光源和测试标板，闪光曝光表也可以用和一个已标好的比较接受器加以比较的方法进行标定。
比较接受器的测量误差应极小，其光谱灵敏度应与CIE标准观察者的光谱光效率函数V(2)相一致，比较接受器的示值与入射光通量应成正比。比较接受器和电子积分线路的截止频率应很高，使光通量或照度的时间积分的示值在（1×10-6～1×10-1）s的闪光持续时间范围内不受影响。 5.4入射光式闪光曝光表的检验
将5.3.1规定的光源放在光轴上与闪光曝光表相距较大的一段距离，以在闪光曝光表受光窗处产生一个大小已知的曝光量。如果所用的闪光光源其光强的时间积分值已知，则可使光源到闪光曝光表受光窗的距离至少10倍于光源或受光窗的最大线性尺寸，曝光量即可用光度距离定律计算。此外，曝光量也可用一个已标定好的比较接受器测量。
为减少闪光照明光源的不稳定性对测量的影响，采用5次测量的平均值与名义值进行比较。 5.5反射光式闪光曝光表的检验
将闪光曝光表放在距5.3.2的测试标板一段距离的位置上，使闪光曝光表受光角范围内的景物亮度变化不大于土5%。如果使用亮度系数已知的一块漫反射面作为测试标板，只要一个校正好的闪光光源劳该标板就可产生已知的亮度，此时光源到测试标板的距离应满足光度跑离定律。如果所用的光源未经正，则标板面上的照度可以用一个已经校正好的接受器来测量。
为减小闪光照明光源的不稳定性对测量的影响，采用5次测量的平均值与名文值进行比较
5.6温度试验
将闪光曝光表放在6.1规定的基本环境中1h，然后放在（40士2）℃的环境中2h，同时在此温度下接5.3和5.4检验。闪光曝光表回到基本环境放置1h后，再放到（0土2）℃的环境中2h，同时在离温度下按5.3和5.4检验。 5.7湿热试验
将闪光曝光表在温度（40土2）℃、相对湿度85%～95%的条件下放置40h：然后在5.1规定的基本环境条件下恢复1h，按5.3和5.4检验。
环境条件的变更应缓慢进行，以不达到露点。 5.8冲击试验
按JB/T8250.8规定的冲击试验方法，采用峰值加速度500m/s2、脉冲持续时间为3ms的半正弦波对闪光曝光表进行冲击试验。 5.9振动试验
按JB/T8250.6规定的振动试验方法，对闪光曝光表进行正弦波振动试验，扫频连续并按指数规律变化，频率范围为（30～100）Hz，加速幅值为30m/s2
6标志
在闪光曝光表上应标出下列各项： a）产品名称、型号和商标：
4 JB/T5196—2014
b）制造厂名或标记： c）出厂编号或出厂日期。
包装、运输和贮存
按JB/T8250.7规定的包装、运输、贮存条件及试验方法执行。
