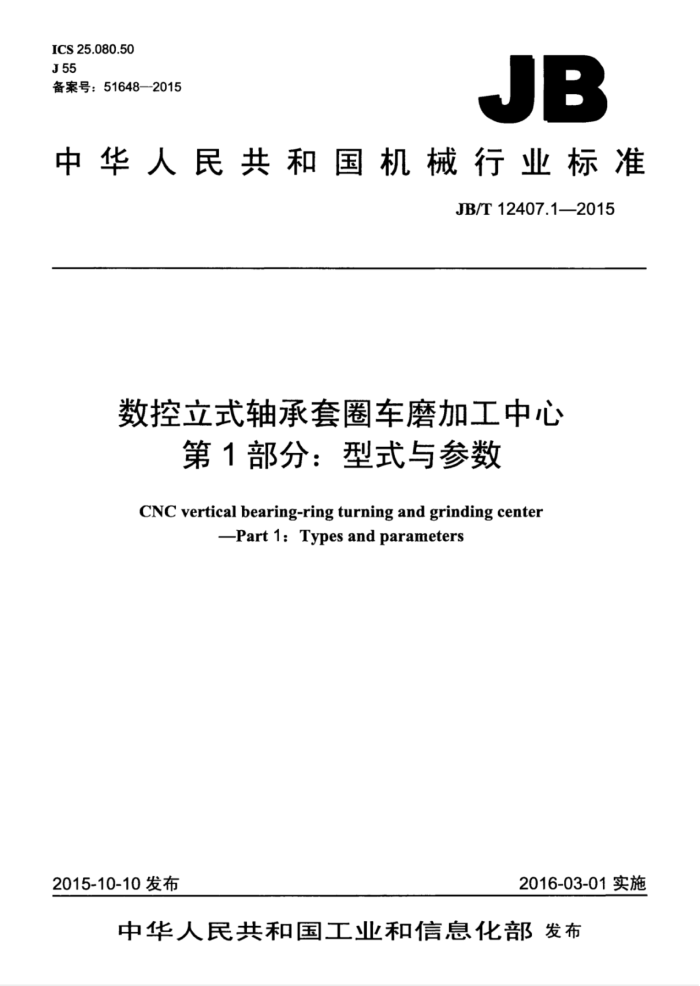

ICS 25.080.50 J55 备案号：51648-2015
JB
中华人民共和国机械行业标准
JB/T12407.1—2015
数控立式轴承套圈车磨加工中心
第1部分：型式与参数
CNC vertical bearing-ring turning and grinding center
Part 1: Types and parameters
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12407.1—2015
目 次
前言 1范围. 2机床型式与参数 2.1机床型式. 2.2 机床参数.
“I JB/T12407.1—2015
前言
JB/T12407《数控立式轴承套圈车磨加工中心》分为三个部分：
第1部分：型式与参数；第2部分：精度检验：第3部分：技术条件。
本部分为JB/T12407的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：新乡日升数控轴承装备股份有限公司。 本部分主要起草人：潘继超、王世保、皇甫兵、刘跃新、宋伟光。 本部分为首次发布。
II JB/T12407.1—2015
数控立式轴承套圈车磨加工中心
第1部分：型式与参数
1范围
JB/T12407的本部分规定了数控立式轴承套圈车磨加工中心的型式与参数。 本部分适用于工件最大外圆加工直径为200mm～400mm，工件最大内孔加工直径为160mm~
360mm的数控立式轴承套圈车磨加工中心（以下简称机床）。
2机床型式与参数
2.1机床型式
机床的型式如图1所示。
图 JB/T12407.12015
2.2 机床参数
机床的参数宜符合表1的规定。
表1 机床参 数
200 160 30 100 不少于6
400 320 60 100 不少于6
最大加工外径D mm 最大加工孔径d mm 最小加工孔径d2 mm 最大工件高度H mm 机床刀架工位数 个
