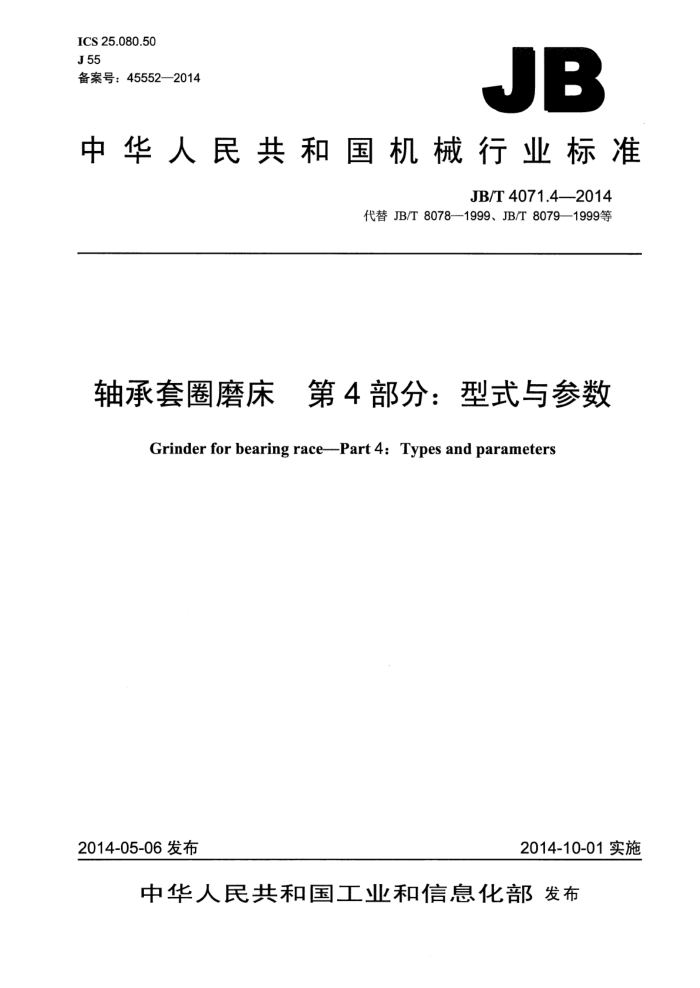

ICS 25.080.50 J55 备案号：45552—2014
JB
中华人民共和国机械行业标准
JB/T4071.4—-2014
代替JB/T8078—1999、JB/T8079—1999等
轴承套卷磨床 第4部分：型式与参数
Grinder for bearing race-Part 4: Types and parameters
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T4071.4-—2014
目 次
前言范围
II
1
2型式与参数. 2.1机床型式. 2.2机床参数..
......
图1 工件进给砂轮往复式图2砂轮进给砂轮往复式图3砂轮进给工件往复式图4砂轮进给无心布局式. 图5砂轮进给外圆布局式. 图6工件进给无心布局式
+国#++中######
+ 1
2
2 JB/T4071.4—2014
前言
JB/T4071《轴承套圈磨床》分为四个部分：
-第1部分：外表面磨床精度检验；第2部分：内表面磨床精度检验：第3部分：技术条件；第4部分：型式与参数。
本部分为JB/T4071的第4部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T8078—1999《轴承外圈内表面磨床参数》、JB/T8079—1999《轴承内圈外表面磨
床参数》JB/T8080—1999《轴承内圈内表面磨床参数》，与JB/T8078—1999、JB/T8079—1999 JB/T8080—1999相比主要技术变化如下：
一将标准名称改为“轴承套圈磨床第4部分：型式与参数”；将标准内容合并，并重新进行了整理。
本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：无锡机床股份有限公司。 本部分主要起草人：夏红、许进。 本部分所代替标准的历次版本发布情况为：
JB/T8078—1995、JB/T8078-1999; JB/T8079—1995-JB/T8079—1999; JB/T8080—1995-JB/T8080—1999。
II JB/T4071.4—2014
轴承套圈磨床第4部分：型式与参数
范围
JB/T4071的本部分规定了轴承套圈磨床的型式与参数。 本部分适用于新设计的轴承套圈内表面磨床和轴承套圈外表面磨床。
2型式与参数
2.1 机床型式 2.1.1 轴承套圈内表面磨床的型式如图1～图3所示。
图1工件进给砂轮往复式
图2 砂轮进给砂轮往复式
图3砂轮进给工件往复式
2.1.2轴承套圈外表面磨床的型式如图4～图6所示。 2.2机床参数 2.2.1轴承套圈内表面磨床参数宜符合表1的规定。 2.2.2轴承套圈外表面磨床参数宜符合表2的规定。 JB/T4071.4—2014
图4砂轮进给无心布局式
图5砂轮进给外圆布局式
图6工件进给无心布局式
表1 50 40 70 表2 50 40 70 40 400
单位为毫米 400 200 500
最大工件孔径最大工件宽度最大工件直径
12 10 16
25 20 40
100 63 12.5
160 80 200
250 125 320
单位为毫米 400 200 500 200 750 900 305
最大工件孔径最大工件宽度最大工件直径最大砂轮厚度砂轮直径
12 10 16 10 350 (400) 127 (203)
25 20 40 20 350 (400) (500) 127
160 80 200 80 500 600 305
100 63 125 63 500 600 305
250 125 320 12.5 600 750 305
203 (305)
砂轮孔径注：带括号的砂轮直径和砂轮孔径相互配合使用。
(203) 中华人民共和国
机械行业标准
轴承套圈磨床第4部分：型式与参数
JB/T4071.42014
+
