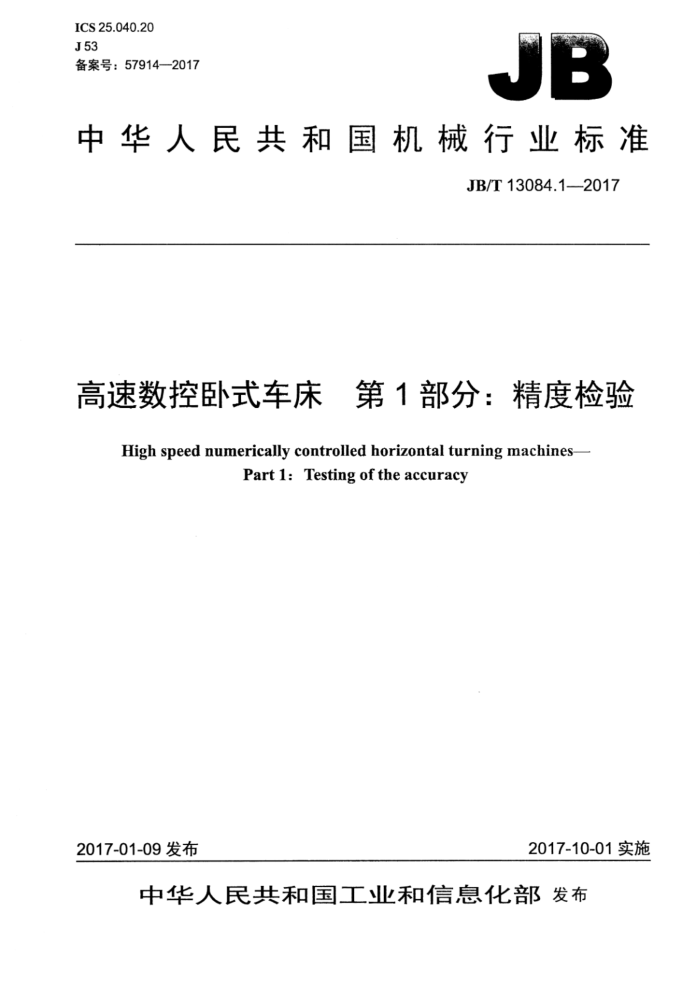

ICS 25.040.20 J53 备案号：57914—2017
JB
中华人民共和国机械行业标准
JB/T13084.1—2017
高速数控卧式车床 第1部分：精度检验
High speed numerically controlled horizontal turning machines-
Part 1: Testing of the accuracy
2017-10-01实施
2017-01-09发布
中华人民共和国工业和信息化部发布 JB/T13084.1—2017
目 次
前言
II
范围 2规范性引用文件 3一般要求..
电
技术参数
4
.
000000
5 结构型式及坐标命名. ．几何精度检验
营生出±2
数控轴线的定位精度和重复定位精度检验，工作精度检验
7
..26 .28
8 JB/T13084.1—2017
前言
JB/T13084《高速数控卧式车床》分为两个部分：一第1部分：精度检验；一第2部分：技术条件。 本部分为JB/T13084的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：安阳鑫盛机床股份有限公司、大连机床集团有限责任公司、国家机床质量监督检
验中心、沈阳机床（集团）有限责任公司。
本部分主要起草人：李运生、李慧芳、何爱军、高丽萍、付承云、李祥文、王兴海。 本部分为首次发布。
II JB/T13084.1—2017
高速数控卧式车床第1部分：精度检验
1范围
JB/T13084的本部分规定了-一般用途高速数控卧式车床的几何精度、定位精度和重复定位精度、工作精度的要求，检验方法及相应的公差。
本部分适用于床身上最大回转直径至1000mm、线性轴线行程至2000mm的高速数控卧式车床（以下简称机床）。线性轴线行程大于2000mm的该类机床也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 GB/T17421.2一2016机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定
3般要求
3.1在本部分中，所有的线性尺寸、偏差和相应的公差都用毫米（mm）表示，角度尺寸用度（°）表示，而角度偏差及相应的公差用比值表示，但是在有些场合，也可使用微弧度（urad）或角秒（"）表示，其换算关系见下式：
0.010/1000=10μrad~2m
3.2使用本部分时应按照GB/T17421.1一1998的规定执行，尤其是精度检验前的安装、主轴及其他部件的空运转温升、检验方法和检验工具精度。 3.3机床检验前，应按GB/T17421.1--1998中3.1.1的规定进行调平。调平方法和调平公差由制造商规定。 3.4本部分的检验项目序号，不表示实际检验顺序。为了装拆检验工具和检验方便，可按任意次序进行检验。 3.5为方便起见，本部分中与精度检验有关的简图仅以某种类型的机床为例。 3.6如果内置的软件能有效地补偿几何精度、定位精度和重复定位精度、轮廓精度的误差，那么这些功能应根据用户与制造商之间的协议来使用。在使用软件补偿时，应在检验结果中予以说明。 3.7机床检验时，并不是必须检验本部分中的所有项目。根据机床结构特点或用户与制造商的协议，检验项目可以增减。 3.8非检验轴线上的运动部件均应置于其行程的中间位置，当该非检验轴线作为辅助轴线时，轴线上的运动部件应保持在缩回位置。 3.9工作精度检验应在精车后进行。 3.10当实测长度与本部分规定的长度不同时，公差应按GB/T17421.1一1998中2.3.1.1的规定进行折算。折算结果小于0.005时仍按0.005计。
1 JB/T13084.12017
4技术参数
机床技术参数见表1。
表1
床身上最大回转直径D
范围1 D≤250
范围2 250 范围3 500 mm 主轴最高转速
电主轴 ≥8 000
机械主轴 ≥6 000
电主轴 ≥6 000
机械主轴 ≥3 500
电主轴 ≥3 500
机械主轴 ≥1500
r/min 最大快移速度
≥24（滑动导轨） ≥48（直线导轨）
≥16（滑动导轨） ≥32（直线导轨）
≥20（滑动导轨） ≥40（直线导轨） ≥1（直线电机） ≥0.5（滚珠丝杠）
m/min 快移加速度
g
5结构型式及坐标命名
机床结构型式及坐标命名如图1所示。
IF
说明：一床身；
1-
2主轴; 3——刀架： 4——床鞍； 5-—尾座。
图 1
2 JB/T13084.1—2017
6几何精度检验
检验项目
G1
主轴端部： a）定心轴颈的径向跳动； b）周期性轴向窜动； c）主轴端面跳动。
简图
7
FO c
公差床身上最大回转直径D范围
范围1 0.004 0.004 0.006
范围2 0.006 0.004 0.008
范围3 0.010 0.004 0.012
a) b) c)
检验工具
指示器、带钢球检验棒。
检验方法（按GB/T17421.1—1998中5.6.1.2.2%5.6.2.2.1、5.6.2.2.2、5.6.3.2的规定）
轴向力F的大小由制造商规定，若使用预加载荷轴承，则不必对主轴施加力。 a）当表面为圆锥面时：指示器的测头应垂直于圆锥表面。 b）指示器的测头触及检验棒端部的钢球。 c）每个主轴箱主轴均应检验并应在最大直径上检测。 JB/T13084.1—2017
检验项目
G2
主轴锥孔轴线的径向跳动： a）靠近主轴端面； b）距主轴端面300处。
简图
b)
a)
300
公差床身上最大回转直径D范围
范围1 0.008 0.012
范围2 0.012 0.016
范围3 0.016 0.020
a) b)
检验工具
指示器和检验棒。
检验方法（按GB/T17421.1--1998中5.6.1.2.3的规定）
检验应在ZX和YZ平面内进行。检验时将主轴缓慢旋转，在每个检验位置至少转动两转进行检验。 拔出检验棒，使其相对主轴旋转90°重新插入，至少重复检验四次。 a）、b）误差分别计算，误差以四次测量结果的平均值计。 每个主轴箱主轴均应检验。
4 JB/T13084.12017
检验项目
G3
Z轴运动（床鞍运动）对主轴轴线的平行度： a）在ZzX平面内； b）在YZ平面内。
简图
T
公差
在300测量长度上范围1 0.010 0.015
床身上最大回转径D范围
范围2 0.015 0.020
范围3 0.020 0.025
a) b)
检验工具
指示器和检验棒。
检验方法（按GB/T17421.1—1998中5.4.1.2.1、5.4.2.2.3、3.2.2的规定）
旋转主轴至径向跳动的平均位置，然后在Z轴方向上移动床鞍进行检验。 a）、b）误差分别计算，误差以指示器读数的最大差值计。 每个主轴对Z轴运动均应检验。
5
