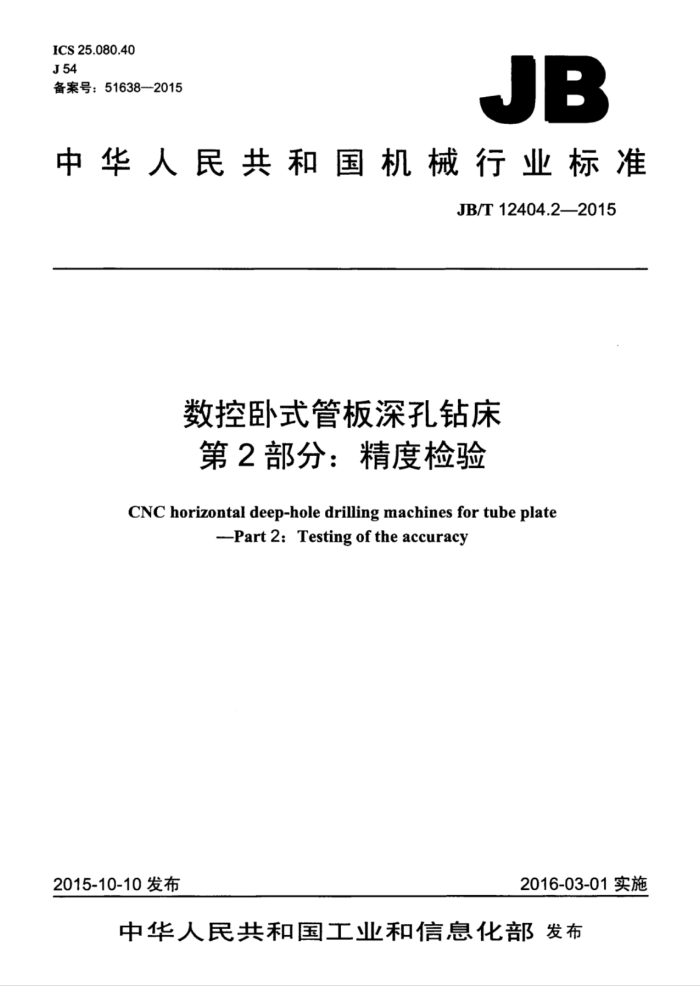

ICS25.080.40 J54 备案号：51638--2015
JB
中华人民共和国机械行业标准
JB/T12404.22015
数控卧式管板深孔钻床第2部分：精度检验
CNC horizontal deep-hole drilling machines for tube plate
Part 2: Testing of the accuracy
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化都发布 JB/T12404.2—2015
目 次
前言 1范围 2规范性引用文件 3一般要求 3.1 计量单位.. 3.2 安装调平 3.3 检验顺序 3.4 检验项目， 3.5 检验工具. 3.6 最小公差. 3.7 轴线及运动方向命名 3.8其他. 4几何精度检验 5数控线性轴线的定位精度和重复定位精度检验 6工作精度检验
2
12 13
图1机床轴线及运动方向 JB/T12404.2—2015
前言
JB/T12404《数控卧式管板深孔钻床》分为三个部分：
一第1部分：型式与参数：第2部分：精度检验；一第3部分：技术条件。
本部分为JB/T12404的第2部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：山东法因数控机械股份有限公司、沈阳机床（集团）有限责任公司。 本部分主要起草人：赵勇、高天真、李明武、李焕志、李军。 本部分为首次发布。
II JB/T12404.2—2015
数控式管板深孔钻床第2部分：精度检验
1范围
JB/T12404的本部分规定了数控卧式管板深孔钻床的几何精度、定位精度和工作精度的要求及检验方法。
本部分适用于钻孔直径为7mm～60mm、钻孔深度至1000mm的单主轴或双主轴数控卧式管板深孔钻床（以下简称机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 GB/T17421.2一2000机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定 GB/T19660一2005工业自动化系统与集成机床数值控制坐标系和运动命名
3一般要求
3.1计量单位
本部分中所有线性尺寸和相应的公差均用毫米（mm）表示：角度偏差和相应的公差用比值表示。 3.2安装调平
应按GB/T17421.1一1998中3.1的规定调整机床安装水平： a）对于主机部分，将立柱置于行程的中间位置，在导轨平面上沿纵向和横向分别放置水平仪，水
平仪在纵向和横向的读数均不超过0.04/1000； b）对于工作台部分，在立式工作台底座上沿纵向和横向分别放置水平仪，水平仪在纵向和横向的
读数均不超过0.08/1000。
3.3检验顺序
本部分所给出的检验项目的顺序并不表示实际检验顺序。为了装拆检验工具和检验方便，可按任意次序进行检验。 3.4检验项目
检验机床时，根据结构特点并不是必须检验本部分中的所有项目。为了验收目的而要求检验时，可由用户取得制造厂同意选择一些感兴趣的检验项目，但这些检验项目应在机床订货时明确提出。 3.5检验工具
本部分所规定的检验工具仅为举例，可以使用相同指示量和具有至少相同精度的其他检验工具。指
1 JB/T12404.2—2015
示器应具有0.001mm或更高的分辨率。 3.6最小公差
当实测长度与本部分规定的长度不同时，公差应根据GB/T17421.1-1998中2.3.1.1的规定，按能够测量的长度折算。折算结果小于0.005mm时，仍按0.005mm计。 3.7轴线及运动方向命名
机床的轴线及运动方向命名应按GB/T19660--2005的规定。 机床轴线及运动方向如图1所示。
说明： 1一立柱： 2—立式工作台： 3滑板：
一主轴箱： 5—滑座。
4
图1机床轴线及运动方向
3.8其他 3.8.1使用本部分时应按GB/T17421.1一1998的规定，尤其是精度检验前的安装、主轴及其他部件的空运转、温升、检验方法。 3.8.2除非特别说明，不参与检验的移动部件应置于行程的中间位置并锁紧。
2 JB/T12404.2—2015
4几何精度检验
检验项目
G1
立柱移动（X轴线）在XY垂直平面内的直线度。
简图
YI
公差
1000测量长度内为0.030；测量长度每增加1000，公差增加0.020：最大公差：0.100；局部公差：在任意500测量长度上为0.015。
检验工具
精密水平仪或自准直仪、激光干涉仪等其他光学仪器。 检验方法（应按GB/T17421.1—1998中5.2.1.2.2.1、5.2.3.2.2.1的规定）
在滑座上沿X轴线移动方向放置一精密水平仪。分段依次移动立柱，在全行程上检验。画出导轨误差曲线。 误差以曲线对其两端点连线间坐标值的最大代数差值计。 局部误差以任意局部测量长度上两点对曲线两端点连线间坐标值的最大代数差值计。 也可用自准直仪，激光干涉仪等其他光学仪器检验
3 JB/T12404.2—2015
检验项目
G2
滑板上下移动（Y轴线）在Y平面内的直线度。
简图
Y
X
公差
1000测量长度内为0.030：测量长度每增加1000，公差增加0.020 最大公差：0.070：局部公差：在任意500测量长度上为0.015。
检验工具
指示器、可调量块、直角尺或激光干涉仪等其他光学仪器。
检验方法（应按GB/T17421.11998中5.2.1.2.1.1、5.2.3.2.1.1的规定）
将立柱置于行程的中间位置。 将可调量块沿X轴线移动方向放置在工作台上，直角尺放置在可调量块上。 指示器固定在滑板上，其测头应垂直于直角尺的测量面。调整直角尺使其与Y轴线移动方向平行。 滑板沿Y轴线移动，测取读数。 误差以指示器读数的最大差值计。 也可用激光干涉仪等其他光学仪器检验。
平行是指指示器在平尺的两端读数相等。
4
