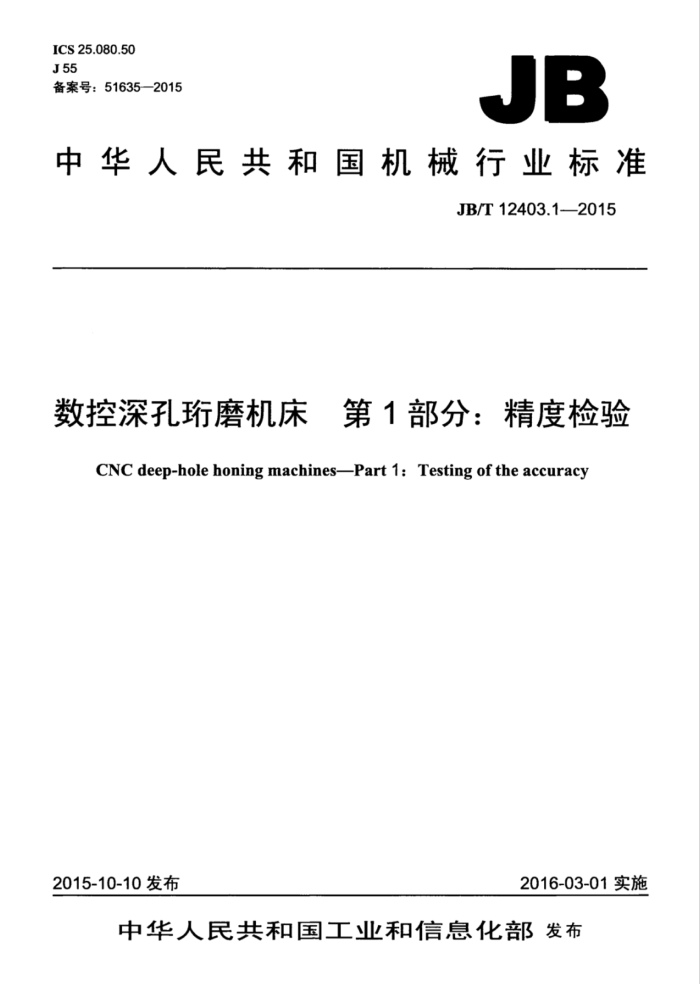

ICS25.080.50 J55 备案号：516352015
JB
中华人民共和国机械行业标准
JB/T12403.1—2015
数控深孔珩磨机床第1部分：精度检验
CNC deep-hole honing machines-Part 1: Testing of the accuracy
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12403.1—2015
目 次
前言 1范围. 2规范性引用文件 3结构型式. 一般要求.
1
4.
4.1 计量单位. 4.2 执行标准 4.3 检验顺序. 4.4 检验项目 4.5 检验工具 4.6 预调检验， 4.7 工作精度检验 4.8 模拟方向 4.9 最小公差 5预调检验 6几何精度检验. 6..1磨杆箱.. 6.2主轴箱主轴. 6.3磨杆箱主轴.
3
14 19 26 .27
6.4支架 7数控轴线的定位精度和重复定位精度检验 8工作精度检验.
图1工件固定型. 图2工件旋转型
*#2 JB/T12403.1—2015
前言
JB/T12403《数控深孔珩磨机床》分为两个部分：
第1部分：精度检验：第2部分：技术条件。
本部分为JB/T12403的第1部分。 本部分按照GB/T1.1--2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：山东普利森集团有限公司、沈阳机床（集团）有限责任公司本部分主要起草人：周可、卢传杰、赵力群、多松、李军。 本部分为首次发布。
I JB/T12403.1—2015
数控深孔磨机床 第1部分：精度检验
1范围
JB/T12403的本部分规定了数控深孔磨机床的几何精度、定位精度和工作精度的要求及检验方
法。
本部分适用于孔直径20mm～500mm最大珩孔深度至16000mm的数控深孔磨机床（以下简称机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 GB/T17421.2一2000机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定
3结构型式
3.1工件固定型，其主要部件如图1所示。
X(+) (+)
Z(+)
O
图
O 园
国
O
+
团
图
说明：
一磨杆箱： 2-磨杆支架
5- 排斗： 6工件支架： 7—床身：
-
磨杆导向架：一磨头托架：
3-
一拖板。
8-
图1工件固定型 JB/T12403.1---2015
3.2 工件旋转型，其主要部件如图2所示。
X(+) Y(+)
Z(+)
O
四
E
O
四 +t
四
O
四
说明：
磨杆箱： 2- 磨杆支架： 3- 一磨杆导向架： 6 一工件支架：
一磨头托架： 5- 一排屑斗：
一主轴箱； 8——床身： 9——拖板。 图2工件旋转型
1
7-
-
4一般要求
4.1计量单位
本部分中的所有线性尺寸及相应的公差均用毫米（mm）表示：角度偏差及相应的公差一般用比值表示，但在有些情况下为了清晰：也可使用微弧度（urad）或角秒（”）表示，其换算关系见下式：
0.010/1000=10×10=10urad~2"
4.2执行标准
使用本部分时应按GB/T17421.1一1998中第3章的规定，尤其是机床检验前的安装、主轴和其他运动部件的空运转温升、检验方法和检验工具的推荐精度。 4.3检验顺序
本部分所列出的检验项目顺序，并不表示实际检验顺序，为了拆装检验工具和检验方便，可按任意顺序进行检验。 4.4检验项目
检验机床时，根据结构特点并不是必须检验本部分的所有项目。为了验收目的而要求检验时，可由用户取得制造厂同意选择一些感兴趣的检验项目，但这些检验项目必须在机床定货时明确提出。 4.5检验工具
本部分所规定的检验工具仅为举例，可以使用相同指示量和具有至少相同精度的其他检验工具。指示器应具有0.001mm或更高的分辨率。
2 JB/T12403.1—2015
4.6预调检验
预调检验只在装配或用户安装调平后进行，在负荷试验前后不再复检。 4.7工作精度检验
工作精度检验应在精加工后进行。 4.8模拟方向
本部分所指的纵向是平行于磨杆箱轴线的方向，横向是垂直于磨杆箱轴线的方向。 4.9最小公差
当实测长度与本部分规定的长度不同时，公差应根据GB/T17421.1一1998中2.3.1.1的规定按能够测量的长度折算。折算结果小于0.005mm时，按0.005mm计。
5预调检验
检验项目
G01
床身导轨在垂直平面内的直线度。 简图
X
公差
1000行程上：0.030：行程每增加1000，公差增加0.015：局部公差：在任意500测量长度上为0.020。
检验工具
精密水平仪、专用检具或光学测量仪器。
检验方法（应按GB/T17421.1—1998中5.2.1.2.2的规定）
在床身导轨上放一专用检具，专用检具上纵向放置精密水平仪，移动检具，每隔500记录一次读数，在导轨全行程上检验，画出导轨误差曲线。
导轨误差曲线上各点对其两端点连线间坐标值的最大差值不应超过公差值。局部误差以任意相邻两点对其相应曲线两端点连线间坐标值的最大差值计。
也可以用光学测量仪器检验。
3 JB/T12403.1—2015
G02
检验项目
床身导轨在垂直平面内的角度偏差。
简图
公差
0.050/1000
检验工具
精密水平仪、平尺或专用检具。
检验方法（应按GB/T17421.1-—1998中5.2.3.2.2.1的规定）
在床身导轨上放一平尺或专用检具，专用检具上横向放置精密水平仪，移动检具，每隔500记录一次读数，在导轨全行程上检验。
水平仪最大和最小读数的差值不应超过公差值。
