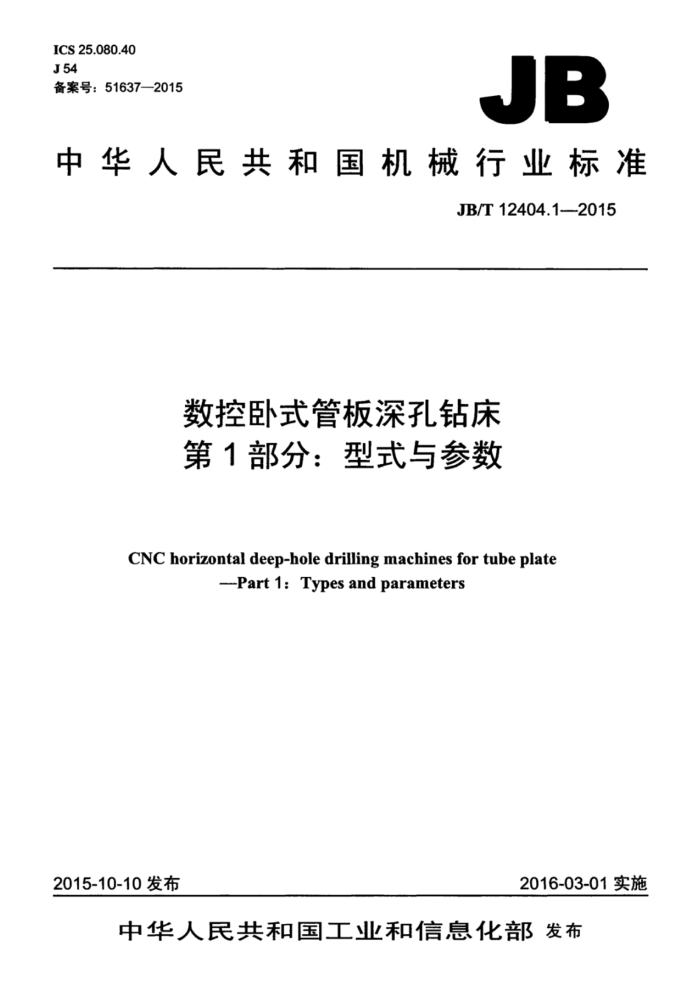

ICS 25.080.40 J54 备案号：51637—2015
JB
中华人民共和国机械行业标准
JB/T12404.1-—2015
数控卧式管板深孔钻床第1部分：型式与参数
CNC horizontal deep-hole drilling machines for tube plate
--Part 1: Types and parameters
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12404.1-2015
目 次
前 1范围. 2型式.. 3 参数
...II
图1 数控卧式管板深孔钻床型式
表1 数控卧式管板深孔钻床参数 JB/T12404.1—2015
前言
JB/T12404《数控卧式管板深孔钻床》分为三个部分：
一第1部分：型式与参数：第2部分：精度检验：一第3部分：技术条件。
本部分为JB/T12404的第1部分。 本部分按照GB/T1.12009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口本部分起草单位：山东法因数控机械股份有限公司、沈阳机床（集团）有限责任公司。 本部分主要起草人：高天真、李明武、赵勇、李焕志、李军。 本部分为首次发布。
I JB/T12404.1—2015
数控卧式管板深孔钻床第1部分：型式与参数
1范围
JB/T12404的本部分规定了数控卧式管板深孔钻床的型式与参数。 本部分适用于钻孔直径为7mm60mm、钻孔深度至1000mm的单主轴或双主轴数控卧式管板深
孔钻床。
2型式
数控卧式管板深孔钻床型式如图1所示。
图1数控卧式管板深孔钻床型式
3参数
数控卧式管板深孔钻床参数应符合表1的规定。
表1数控卧式管板深孔钻床参数
单位为毫米
参数最大钻孔深度加工孔径范围
参数值 1 000 7~60 4000 2 000a 4000 1100
5 000 2 500b 5 000
立柱水平移动最大行程主轴箱垂直移动最大行程可加工管板最大直径主轴进给滑枕最大行程
3000 2 500 2 500
1 JB/T12404.1—2015
表1数控卧式管板深孔钻床参数（续）
单位为毫米
参数
参数值 170~220 200~300
最大钻孔直径≤40时最大钻孔直径>40时
相邻主轴中心距
调整范围
该行程为垂直方向加工工件半边孔群的行程，实际可加工工件最大高度为2倍行程，即4000，由工艺调转工件解决。 该行程为垂直方向加工工件半边孔群的行程，实际可加工工件最大高度为2倍行程，即5000，由工艺调转工件解决。 适用于双主轴数控卧式管板深孔钻床。
1
6
C
