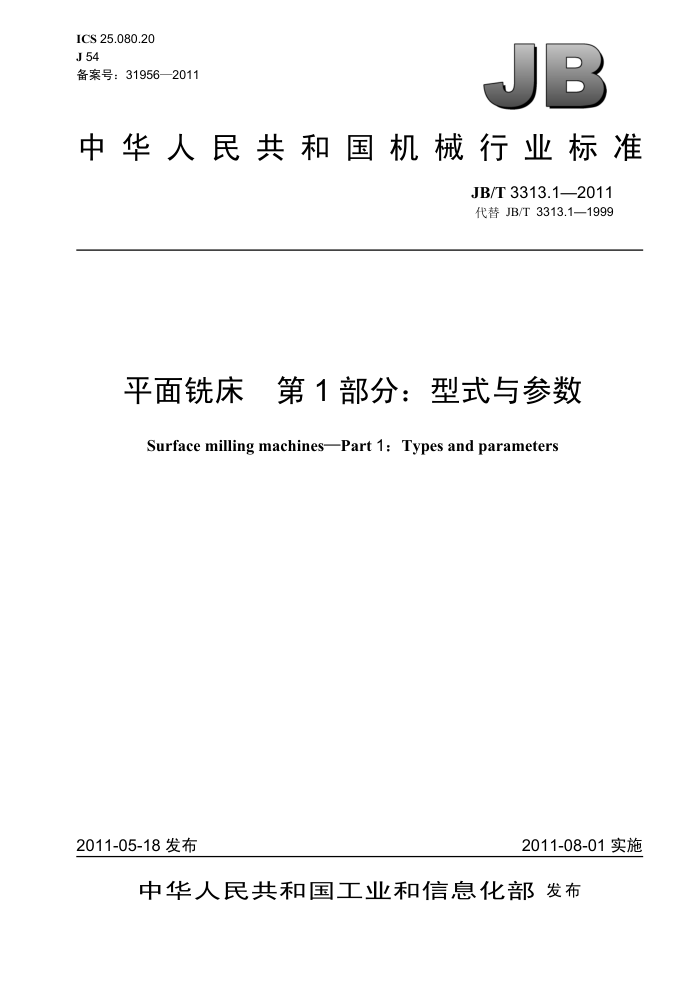

ICS 25.080.20 J 54 备案号：31956—2011
JB
中华人民共和国机械行业标准
JB/T 3313.1—2011 代替 JB/T 3313.1—1999
平面铣床 第 1部分：型式与参数
-
Surface milling machinesPart 1: Types and parameters
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 3313.1—2011
前言
JB/T3313《平面铣床》分为三个部分：
-第1部分：型式与参数; 第2部分：精度检验；第3部分：技术条件。
本部分为JB/T3313的第1部分。 本部分代替JB/T3313.1一1999《平面铣床参数》。 本部分与JB/T3313.1一1999相比，主要变化如下：
将标准名称“平面铣床参数”改为“平面铣床第1部分：型式与参数”; 在第1章“范围”中，对立式、柱式和端面式平面铣床工作台面宽度范围增加了“250 mm” 档，型式中增加了“工作台面宽度400 mm～1000 mm滑枕式平面铣床和工作台面直径 1 000 mm～2000 mm的圆工作台式平面铣床”; 在3.1“型式”中增加了滑枕式平面铣床和圆工作台式平面铣床两种型式; 在3.2“参数”中增加了滑枕式平面铣床和圆工作台式平面铣床的参数。
本部分由中国机械工业联合会提出本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：南昌凯马有限公司。 本部分主要起草人：陈水香、谌武、张明运。 本部分所代替标准的历次版本发布情况为：
-JB/T 3311—1983; -JB/T 3313.1—1999
II JB/T 3313.1—2011
平面铣床　第 1部分：型式与参数
1 范围
JB/T 3313 的本部分规定了平面铣床的型式、主要参数以及与安装工夹量具有关的连接参数。 本部分适用于一般用途的工作台面宽度 250 mm～630 mm 的立式平面铣床，工作台面宽度
250 mm～1000 mm 的柱式、端面式平面铣床，工作台面宽度 400mm～1000 mm 的滑枕式平面铣床, 工作台直径为 1 000 mm～2 000 mm 的圆工作台式平面铣床。 2规范性引用文件
下列文件中的条款通过JB/T3313的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 158一1996 机床工作台T 形槽和相应螺栓（eqv ISO 299：1987） GB/T321—2005优先数和优先数系（ISO3：1973，IDT） GB/T3837—20017：24 手动换刀刀柄圆锥（eqvISO297：1988）
3 型式与参数 3.1型式
平面铣床的型式分为立式、柱式、端面式、滑枕式和圆工作台式五种基本型式。 3.1.1立式
立式平面铣床结构型式如图1所示。机床主运动为主轴的回转运动，进给运动为工作台沿床身导轨的纵向运动，主轴箱沿立柱导轨作垂向移动，主轴套筒可手动调整。
图1立式平面铣床
3.1.2柱式
柱式平面铣床分单柱式和双柱式，结构型式如图2所示。机床主运动为主轴的回转运动，进给运动为工作台沿床身导轨的纵向运动，主轴箱沿立柱导轨作垂向移动，主轴套筒可手动调整。
1 JB/T 3313.1—2011
?
a)单柱式
b)双柱式
图2柱式平面铣床
3.1.3端面式
端面式平面铣床分为单端面式和双端面式，结构型式如图3所示。机床主运动为主轴的回转运动，进给运动为工作台沿床身导轨的纵向运动，主轴箱可作横向移动。
a)单端面式
b)双端面式
图 3端面式平面铣床
3.1.4滑枕式
滑枕式平面铣床分为单柱滑枕式和双柱滑枕式，结构型式如图4所示。机床主运动为主轴的回转运动，进给运动为工作台沿床身导轨的纵向运动，滑枕沿滑座的横向移动和滑座沿立柱的垂向移动。
a）单柱滑枕式
b)双柱滑枕式
图4滑枕式平面铣床
3.1.5圆工作台式
圆工作台式平面铣床结构型式如图5所示。机床主运动为主轴的回转运动，进给运动为圆工作台的回转运动，立柱在侧底座上作水平移动，主轴箱沿立柱导轨作垂向移动，主轴套筒可手动调整
2 JB/T 3313.1—2011
B
图5　圆工作台式平面铣床
3.2参数 3.2.1立式平面铣床的参数宜符合表1的规定。
表 1 立式平面铣床的参数
工作台面宽度B 工作台面长度工作台纵向行程主轴箱垂向行程立式主轴端面到工作台面的最小距离主轴套筒行程工作台T形槽宽度（按GB/T158）主轴前端锥度号（按GB/T3837）工作台面长度及工作台纵向、横向、垂向行程允许以表列参数为基数，在GB/T 321一2005 的 R40系列的前、后四项中选用。
250 1 000 1 250 1 600 2 000 2 500
320
400
500
630
mm mm mm mm mm mm mm
1 000 1 250 1 600 2 000 400
800 350 80 80 14 40
500
630
800
100
100 18
160 22
50
注1：工作台面宽度B是指工作台面等高部分的宽度。 注2：立式主轴端面到工作台面的最小距离以主轴套筒位于上限位置计算。
3.2.2 2柱式平面铣床的参数宜符合表2 的规定。
表 2 柱式平面铣床的参数
工作台面宽度B 工作台面长度工作台纵向行程主轴箱垂向行程主轴轴线至工作台面的最小距离主轴端面至工作台中央T形槽中心线的最大距离 mm 200 250 300 400 450 500 600
250 320 400 500 630 800 1 000
mm mm 1 000 1 250 1 600 2 000 2 500 3 200 4 000
mm 800 1 000 1250 1 600 2 000 2 500 3 200
800
mm 320 400 mm
500
630
50
100 18
160 22
200 28
主轴套筒行程工作台 T形槽宽度（按GB/T158)
mm 80
14
mm
3 JB/T 3313.1—2011
表2 (续)
主轴前端锥度号（按GB/T3837）
50,60
40
50
工作台面长度及工作台纵向、横向、垂向行程允许以表列参数为基数，在GB/T 321一2005 的R40 系列的前、后四项中选用。
注1：工作台面宽度B是指工作台面等高部分的宽度注2：主轴端面至工作台中央T形槽中心线的最大距离以主轴套筒位在退入位置计算。
3.2.3 端面式平面铣床的参数宜符合表3的规定。
表 3 3端面式平面铣床的参数
工作台面宽度B 工作台面长度工作台纵向行程主轴轴线至工作台面的距离主轴端面至工作台中央T形槽中心线的
250 320 400 500 630 800 1 000 1 000 1 250 1 600 2 000 2 500 3 200 4 000 800 1 000 1 250 1 600 2 000 2 500 3 200 200 250 320
mm mm mm mm
400
500
320 400 500 600 700 800 900
mm
最大距离主轴箱横向行程主轴套筒行程工作台 T形槽宽度（按GB/T158）主轴前端锥度号（按GB/T3837）
200
320
120 80 14 40
160
250 160 22
mm mm mm
100 18
200 28 50, 60
50
工作台面长度及工作台纵向、横向、垂向行程允许以表列参数为基数，在GB/T 321一2005 的R40 系列的前、后四项中选用。
注1：工作台面宽度B是指工作台面等高部分的宽度。 注2：主轴端面至工作台中央T形槽中心线的最大距离以主轴套筒位在退入位置计算。
3.2.4　滑枕式平面铣床的参数宜符合表4 的规定。
表4 滑枕式平面铣床的参数
工作台面宽度B 工作台面长度工作台纵向行程滑枕垂向行程滑枕横向行程主轴轴线至工作台面最小距离主轴端面至工作台中央 T形槽中心线的最大距离 mm 工作台T形槽宽度（按GB/T158）
1 000 3 200 2 500
500 2 000 1 600
630 2 500 2 000
800 3 200 2 500
mm mm mm mm mm mm
400 1 600 1 250 500 400
700
600
500
100
500 18
600
650
700 28 50,60
22
mm
主轴前端锥度号（按GB/T3837）
50
工作台面长度及工作台纵向、横向、垂向行程允许以表列参数为基数，在GB/T321一2005 的R40系列的前、后四项中选用。
注：工作台面宽度B是指工作台面等高部分的宽度
3.2.5 5圆工作台式平面铣床的参数宜符合表5 的规定
4 JB/T 3313.1—2011
表 5 圆工作台式平面铣床的参数
工作台面直径主轴端面至工作台面的最小距离主轴箱垂向行程主轴套筒行程工作台 T形槽宽度 （按GB/T158） mm 主轴前端锥度号（按GB/T3837）
Φ1 000
Φ1 200
Φ1 600
2 000
mm mm mm mm
120 430 80 18 50
工作台面长度及工作台纵向、横向、垂向行程允许以表列参数为基数，在GB/T 321一2005 的 R40 系列的前、后四项中选用。
注1：工作台面直径是指工作台面等高部分的直径。 注2：主轴端面至工作台面的最小距离以主轴套筒位于上限位置计算。
5
