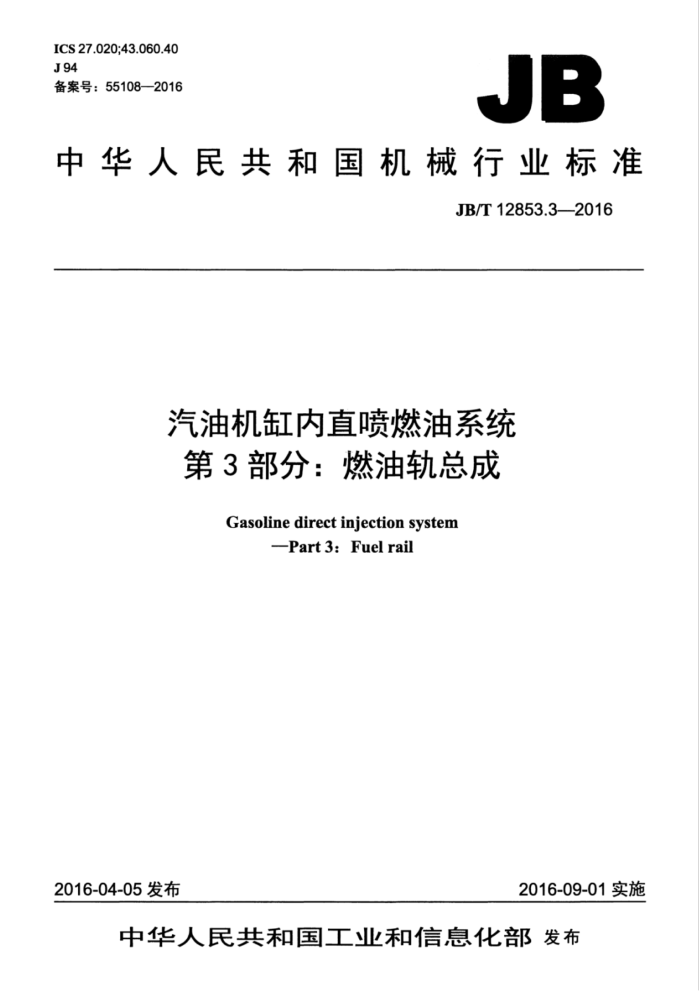

ICS 27.020;43.060.40 J94 备案号：55108—2016
JB
中华人民共和国机械行业标准
JB/T12853.32016
汽油机缸内直喷燃油系统第3部分：燃油轨总成
Gasoline direct injection system
Part3:Fuelrail
2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布 JB/T12853.3—2016
目 次
前言 1范围. 2规范性引用文件 3技术要求.
3.1工作温度 3.2使用燃油要求. 3.3密封性。 3.4耐压性. 3.5清洁度.. 3.6外观质量 4试验方法. 4.1 试验条件 4.2 密封性试验. 4.3耐压性试验 4.4清洁度测定 5检验规则. 6标志、包装、运输和贮存 6.1标志。 6.2包装 6.3运输. 6.4 贮存
1 JB/T12853.3—-2016
前言
JB/T12853《汽油机缸内直喷燃油系统》分为三个部分：一第1部分：供油泵总成：一第2部分：喷油器总成：
第3部分：燃油轨总成。 本部分为JB/T12853的第3部分本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国燃料喷射系统标准化技术委员会（SAC/TC396）归口。 本部分起草单位：中国第一汽车股份有限公司无锡油泵油嘴研究所、南岳电控（衡阳）工业技术有
限公司等。
本部分主要起草人：夏少华、宋睿智、居钰生、欧阳玲湘、李丽、袁亚飞、唐立峰、周争芳。 本部分为首次发布。
II JB/T12853.3—2016
汽油机缸内直喷燃油系统第3部分：燃油轨总成
1范围
本部分规定了汽油机缸内直喷燃油系统中燃油轨总成的技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本部分适用于汽车用汽油机缸内直喷燃油喷射系统燃油轨总成（以下简称燃油轨）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB17930车用汽油（V） JB/T7661柴油机油泵油嘴产品清洁度限值及测定方法
3技术要求
3.1工作温度
燃油轨工作温度：-40℃～130℃（瞬时最高140℃） 3.2使用燃油要求
燃油轨使用GB17930规定的燃油时，应能保证正常工作。 3.3密封性
燃油轨工作时，各密封处应密封，不得有渗漏油现象。 3.4耐压性
燃油轨按使用最大压力的2.5倍进行5min的耐压性试验。试验过程中，燃油轨不得有渗漏油现象。 允许永久变形。 3.5清洁度
燃油轨的清洁度限值（高压油路内）为杂质质量≤img（i为燃油轨所配发动机缸数）：杂质颗粒度≤0.3mm 3.6外观质量
燃油轨标志应清晰，外观不得有锈蚀、磕伤等缺陷。
1 JB/T12853.32016
4试验方法
4.1试验条件 4.1.1燃油轨试验台应采用汽油机缸内直喷燃油喷射系统专用试验台或具有汽油机缸内直喷燃油轨总成性能测试功能的测试设备。 4.1.2试验用电控单元等电控部件应符合制造厂的有关技术文件要求。 4.1.3试验用油宜采用正庚烷。 4.2密封性试验
在室温（20℃土2℃）下，在汽油机缸内直喷燃油喷射系统专用试验台上，关闭燃油轨所有出油口，向燃油轨内注入燃油，使轨压达到规定的压力值（在使用最大压力基础上提高到1.6倍），持续30s，观察各密封处是否有明显的肉眼可见的渗漏油现象。 4.3耐压性试验
在室温（20℃土2℃）下，关闭燃油轨所有出油口，向燃油轨内注入燃油，使轨压达到规定的压力值（在使用最大压力基础上提高到2.5倍），持续5min，观察各密封处是否有明显的肉眼可见的渗漏油现象。试验用燃油轨数量不少于3套。 4.4清洁度测定
将被测燃油轨总成的外表面清洗干净。采用不解体法清洗测量，其清洗方法、称重方法按JB/T7661 的规定。
5检验规则
5.1每套燃油轨应由制造厂质量检验部门进行检验，经检验合格，签发生产合格证后方可出厂。 5.2建议经销商和配套单位按本部分的技术要求检验燃油轨的质量，如需检验其他技术要求，应事先与制造厂商定。
6标志、包装、运输和贮存
6.1标志
每套燃油轨应在明显位置至少标明以下内容：标志字迹应永久清晰：
制造厂名称（标识》或商标：产品名称一一产品型号或标记或包含产品信息的二维码；一制造日期或生产批号。
6.2包装 6.2.1燃油轨上应装有各种防护（护罩、护帽等），以防止内腔被污染。 6.2.2燃油轨应装入衬有防潮材料的坚固包装箱内，充分保证不受损伤和受潮。 6.2.3每个包装箱内应有检验人员签章的产品合格证及出厂文件。包装箱外表面应标明：
一产品名称：
2 JB/T12853.3—2016
一产品型号：一产品执行标准编号：一制造厂的厂标或商标：一制造厂名称：一装箱数量：装箱日期：
一运输保护标志。
6.3 3运输
包装应充分保证燃油轨在运输过程中不受损伤和受潮。 6.4 贮存
燃油轨应贮存在干燥的仓库内，不得与酸、碱及其他能引起腐蚀的化学药品存放在一起。在正常保管情况下，自出厂之日起，制造厂应保证产品一年内不发生锈蚀。
