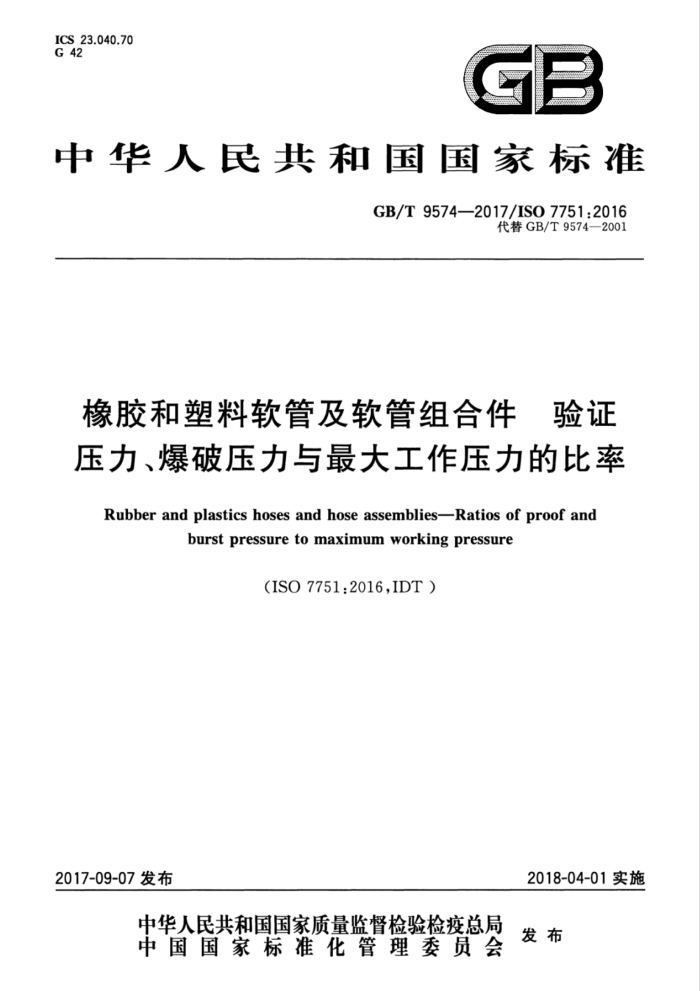

ICS 23.040.70 G 42
GP
中华人民共和国国家标准
GB/T9574—2017/ISO7751:2016
代替GB/T9574—2001
橡胶和塑料软管及软管组合件验证压力、爆破压力与最大工作压力的比率 Rubber and plastics hoses and hose assembliesRatios of proof and
burstpressuretomaximumworkingpressure
(ISO7751:2016,IDT）
2017-09-07发布
2018-04-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T9574—2017/ISO7751:2016
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 验证压力比率
1
-
.....
最小爆破压力比率
5 GB/T9574—2017/ISO7751:2016
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替GB/T9574一2001《橡胶和塑料软管及软管组合件试验压力、爆破压力与设计工作
压力的比率》，与GB/T9574一2001相比主要技术变化如下：
一“试验压力”更改为“验证压力”（见封面、第1章、第4章）；一“设计工作压力”更改为“最大工作压力”（见封面、第1章、第4章、第5章）；增加了术语和定义（见第3章）；
增加了“输送水泥、混凝土、灰泥和水泥浆软管”的新类别（见表1）。 本标准使用翻译法等同采用ISO7751：2016《橡胶和塑料软管及软管组合件验证压力、爆破压力
与最大工作压力的比率》。
本标准做了下列编辑性修改： -正文中删除“bar”单位的表示，只保留“MPa”单位表示。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T5563一2013橡胶和塑料软管及软管组合件静液压试验方法（ISO1402：2009，IDT） GB/T7528--2011橡胶和塑料软管及软管组合件术语（ISO8330：2007，IDT）
本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会（SAC/TC35)归口。 本标准起草单位：南京利德东方橡塑科技有限公司、沈阳橡胶研究设计院有限公司。 本标准主要起章人：孙克俭、主淑丽、朱加顺、孙成辉。 本标准所代替标准的历次版本发布情况为：
GB/T9574--1988,GB/T9574—2001
I GB/T9574—2017/ISO7751:2016
橡胶和塑料软管及软管组合件验证压力、爆破压力与最大工作压力的比率
1范围
本标准规定了各类用途软管的验证压力、最小爆破压力与最大工作压力的比率。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO1402橡胶和塑料软管及软管组合件静液压试验方法（Rubberandplasticshosesandhose assemblies—Hydrostatic testing)
ISO8330橡胶和塑料软管及软管组合件术语（Rubberandplasticshosesandhoseassemblies- Vocabulary)
3术语和定义
ISO8330界定的术语和定义适用于本文件。 ISO和IEC设立术语数据库，以供标准化之用，网址如下：
-IEC电工百科（IECElectropedia)：http：//www.electropedia.org/ -ISO在线浏览平台（ISOOnlinebrowsingplatform）：http：//www.iso.org/obp
4验证压力比率
进行验证压力的试验方法以及试验程序见ISO1402规定。 除非另有规定，在有关软管和（或)软管组合件产品标准中的验证压力与最大工作压力的比率应与
表1一致，此表所给出的压力仅用作指南。当软管产品标准中规定了不同的压力时，进行软管试验时应使用软管产品标准中规定的压力。
5最小爆破压力比率
进行爆破压力的试验方法以及试验程序见ISO1402规定，除非另有规定，在有关软管和（或)软管组合件产品标准中的最小爆破压力与最大工作压力的比率
应符合表1的规定。
1 GB/T9574-—2017/ISO7751:2016
表1验证压力、最小爆破压力与最大工作压力的比率
验证压力与最大工作 最小爆破压力与最大工作
软管使用类型 《仅用作指南）
序号 1 输水软管，最大工作压力为1MPa
压力的比率
压力的比率
1.5 2.0 2.0 2.5 5.0 1.5 1.5
3.0 4.0 4.0 5.0 10.0 2.5 2.0
输送所有其他液体、悬浮在液体或空气中的固体材料的软管和输水软管，最大工作压力大于或等于1MPa
2
3 输送压缩空气和其他压缩气体的软管
输送减压，即释放到大气中时会转化为气态的液体介质用的软管
4
5 蒸汽软管 6 喷射软管 7 输送水泥、混凝土、灰泥和水泥浆软管
注：当相关软管产品标准没有对其所涉及的各类各型软管和软管组合件的验证压力和最小爆破压力做出规定
时，表1中给出的验证压力和最小爆破压力的比率仅预定用作指南。
