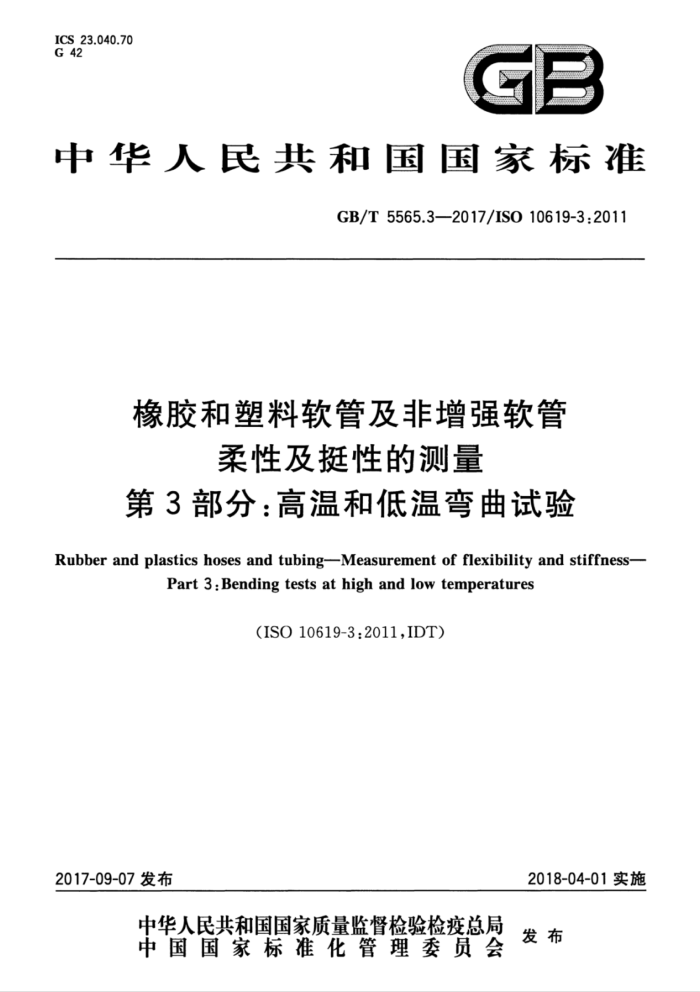

ICS 23.040.70 G 42
GB
中华人民共和国国家标准
GB/T5565.3—2017/ISO10619-3:2011
橡胶和塑料软管及非增强软管
柔性及挺性的测量
第3部分：高温和低温弯曲试验
Rubber and plastics hoses and tubing-Measurement of flexibility and stiffness-
Part 3:Bending testsathigh and lowtemperatures
（ISO10619-3:2011,IDT)
2018-04-01实施
2017-09-07发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T5565.3--2017/ISO10619-3:2011
前言
GB/T5565《橡胶和塑料软管及非增强软管 柔性及挺性的测量》分为三个部分：
第1部分：室温弯曲试验；第2部分：低于室温弯曲试验；
第3部分：高温和低温弯曲试验。 本部分为GB/T5565的第3部分。 本部分按照GB/T1.12009给出的规则起草。 本部分使用翻译法等同采用ISO10619-3：2011《橡胶和塑料软管及非增强软管 柔性及挺性的测
量第3部分：高温和低温弯曲试验》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T2941一2006橡胶物理试验方法试样制备和调节通用程序（ISO23529：2004，IDT） GB/T7528—2011 橡胶和塑料软管及软管组合件术语（ISO8330：2007，IDT）
—GB/T9573—2013 橡胶和塑料软管及软管组合件 软管尺寸和软管组合件长度测量方法
(ISO4671:2007,IDT) 本部分由中国石油和化学工业联合会提出。 本部分由全国橡胶与橡胶制品标准化技术委员会（SAC/TC35)归口。 本部分起草单位：天津格特斯检测设备技术开发有限公司、沈阳橡胶研究设计院有限公司。 本部分主要起草人：刘颖、王淑丽。
I GB/T5565.3—2017/ISO10619-3:2011
橡胶和塑料软管及非增强软管
柔性及挺性的测量
第3部分：高温和低温弯曲试验
警告一使用本部分的人员应有正规实验室工作的实践经验。本部分并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。
1范围
GB/T5565的本部分规定了测定橡胶和塑料软管及非增强软管的弯曲性能，包括弯曲要求的应力的方法，温度范围为一60℃～十200℃。装置的特性限定其只适用于内径不大于12.5mm的橡胶和塑料软管及非增强软管。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO4671橡胶和塑料软管及软管组合件软管尺寸和软管组合件长度测量方法（Rubberand plasticshoses andhose assembliesMethods of measurement of the dimensions of hoses and the lengths of hoseassemblies)
ISO833o橡胶和塑料软管及软管组合件术语（Rubberandplasticshosesandhose assemblies--Vocabulary)
ISO23529橡胶物理试验方法试样制备和调节通用程序（Rubber-Generalproceduresforpre paring and conditioning test pieces for physical test methods)
3术语和定义
ISO8330界定的以及下列术语和定义适用于本文件。
3.1
弯曲bending 在规定的温度下，使直行试样形成或施加力才使其形成弧形的过程。
3.2
柔性flexibility 软管易于弯曲，且无弯结、塌癌、断裂或龟裂等损坏的性能。 注：例如一个软管可绕芯轴弯曲。
3.3
挺性stiffness 软管的抗弯曲性能。
1 GB/T5565.3——2017/ISO10619-3:2011
4方法
4.1装置 4.1.1压缩试验机，带有移动速率为100mm/min的夹板，宜配有图形记录仪。可以将一个精度为毫米的标尺安装到夹板上测量弯曲半径，但最好能从图形记录上或其他装置上测量。 4.1.2一对相同槽型的夹持器，装有试验软管端部止动销（见图1）。
A-A
0. 5 G
说明： 1 2 3 c G 0.5G 一试样夹持器的长度的一半；
A部分；两个软管试样用的槽形夹持器； -B部分；两倍最小弯曲半径；一试样夹持器的长度；
-
安装在装置内软管试样的长度，其中L小于加热室或冷却室的长度；软管弯曲面的最小直径。
L T
图1试验装置示意图
4.1.3 控温调节箱，可安装到试验设备上，并带有能测量软管外径的通道。 4.2 2试样 4.2.1 类型和尺寸
应取两个等长的待试验的软管或非增强软管的试样（一组）进行试验。试样的长度由夹持器的尺寸
确定，应为2G十0.5元（C十D），其中G为试样夹持器的长度（见图1），C为相应的规范中规定的最小弯曲半径的2倍，试样不应接触控温调节箱壁上，长度L应短于外罩。 4.2.2数量
除另有规定，应试验三组试样（一组为两个）。
2 GB/T5565.3-—2017/ISO10619-3:2011
4.3试样调节
试验应在软管制造的24h后进行。 为使评价具有可比性，应尽可能在软管制造后相同时间间隔后进行试验。制造和试验试样间隔的
时间应符合ISO23529的规定。
试验前，试样应在规定试验温度下（见4.4)在控温调节箱（见4.1.3）内平直放置或按其原有弧度放置5h。 4.4试验温度
试验温度在相应的软管规范中规定。 4.5试验程序 4.5.1当在低于室温下调节的试样，试验宜在8s～12s完成。在高温下调节的试样，试验宜在5s内完成。试验设备应和试样调节相同的温度。 4.5.2测量外径D。使用ISO4671规定的合适的量具在无应力条件下，测量试样中点的外径3次。 每组读取6个数求平均为D；。 4.5.3将试样以较大的弯曲半径安装到夹持器内，试样的端部顶在端部止动销上。如果软管有自然弯曲，应顺其自然弯曲状态。 4.5.4启动试验机。在A点与B点之间施加力（见图1），并测定达到规定弯曲半径2倍时所需的力。 4.5.5将直接读数或从记录图上获得的应力值除以2获得单个试样的弯曲力。 4.5.6测量软管弯曲部分最小外径T（见图1）。获取6个读数，求平均值T：。
5结果表示
用获得的平均值计算Ti/D.。 其中T：为当试样弯曲至其最小弯曲半径时的外径（见图1），D：为试样未受应力时测量的软管中
间点的外径。
6 试验报告
试验报告应包括下列内容： a）本部分的编号，即GB/T5565.3—2017； b）月 所用方法； c)i 试验的增强软管或非增强软管的详细描述和软管进行试验所依据的软管规范； d)i 试验温度； e） 观察到的任何突然变化或弯折所引起的非常规弯曲现象； f) D:、T:和T;/D;值; g) 如果适用，达到规定的弯曲半径要求的力； h) 试验日期。 11: -6
