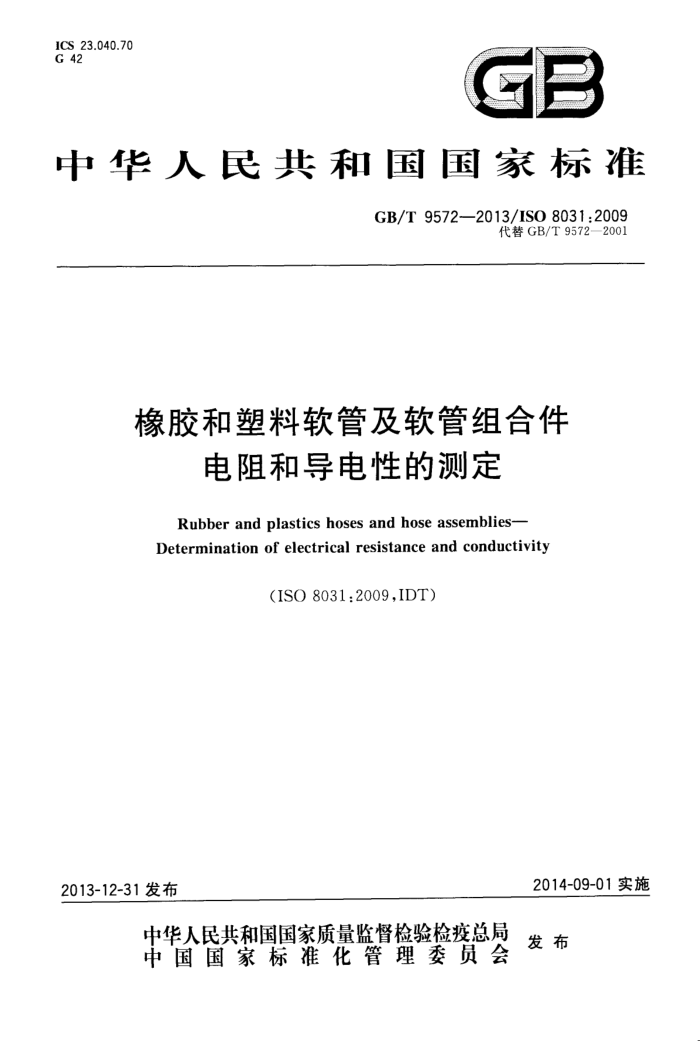

ICS 23.040.70 G 42
GP
中华人民共和国国家标准
GB/T 9572—2013/ISO8031:2009
代替GB/T9572—2001
橡胶和塑料软管及软管组合件
电阻和导电性的测定
Rubber and plastics hoses and hose assemblies- Determination of electrical resistance and conductivity
(ISO 8031:2009,IDT)
2014-09-01实施
2013-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 9572—2013/ISO 8031:2009
目 次
II
前言
范围 2 规范性引用文件 3 术语和定义 4 导电、抗静电和非导电软管的电阻的测定. 5 软管组合件金属管接头之间电连续性的测定 6软管组合件电不连续性的测定
1
与金属软管接头接触的软管组合件(导静电或释放静电)内衬层或软管组合件(导静电或
7
释放静电)外覆层电阻的测定. 8试验报告：附录A（资料性附录）推荐的术语和导电性及电阻的范围
8
10 12 GB/T9572—2013/IS08031:2009
前言
本标准按照GB/T1.1一2009给出的规则起章。 本标准代替GB/T9572一2001《橡胶和塑料软管及软管组合件电阻的测定》，与GB/T9572
一
2001相比，主要技术变化如下：
规范性引用文件有更改（见第2章，2001年版第2章）；增加了术语和定义（见第3章）；
一
一增加了测定导电、抗静电和非导电软管的电阻的设备（见4.2.1.3、4.2.1.4）； --—增加了测定导电、抗静电和非导电软管的电阻的特殊电极和接触片（见4.2.2.2）； -增加了图1（见4.2.2.2）；增加了软管及软管组合件管壁电阻的测定（见4.9）；增加了对现场试验以及在车间进行的例行试验和产品验收试验的规定（见4.2.2.1、4.4、4.5、
4.6.1、4.7.1.2); —增加了图3、图4和图5（见4.9.3、7.5）；
一增加了测定软管接头与金属导线连通的软管组合件电连续性的设备（见5.2）；一增加了与金属软管接头接触的软管组合件（导静电或释放静电)内衬层或软管组合件（导静电或释放静电）外覆层电阻的测定（见第7章）；修改了试验报告的内容（见第8章，2001年版的第6章）；一增加了附录A推荐的术语和导电性及电阻的范围（见附录A）。 本标准使用翻译法等同采用ISO8031:2009《橡胶和塑料软管及软管组合件电阻和导电性的测定》。 本标准做了下列缩辑性修改：
ISO023529在规范性引用文件中引用，但在正文中没有提及。本标准在4.4中增加了“按 ISO23529"。
本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T11210—1989硫化橡胶抗静电和导电制品电阻的测定（ISO28781987，eqv）； GB/T7528—2011橡胶和塑料软管及软管组合件术语（ISO8330：2007,IDT）； GB/T2941—2006橡胶物理试验方法试样制备和调节通用程序(ISO23529：2004，IDT)。
本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会（SAC/TC35/SC1)归口。 本标准负责起草单位：江苏太平橡胶股份有限公司、沈阳橡胶研究设计院。 本标准主要起草人：王平、王兆龙、侯晓光、吴平、王姝。 本标准所代替标准的历次版本发布情况为：
GB/T9572—1988,GB/T9572-—2001。
E GB/T9572—2013/IS08031:2009
橡胶和塑料软管及软管组合件
电阻和导电性的测定
1范围
本标准规定了用于测定橡胶和塑料软管、非增强软管及其组合件的电性能试验方法本标准适用于测定导电、抗静电和非导电的软管的电阻，以及其组合件管接头之间的电连续性和电
间断性。
注：本标准中描述的所有试验方法亦可适用于塑料软管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO2878橡胶抗静电和导电制品电阻测定（Rubber一Antistaticandconductiveproducts Determination of electrical resistance)
"
ISO8330橡胶和塑料软管及软管组合件术语（Rubberandplasticshosesandhose assemblies—Vocabulary)
ISO23529橡胶物理试验方法试样制备和调节的通用规程（Rubber一Generalproceduresfor preparing and conditioning test pieces for physical test methods)
3术语和定义
ISO8330界定的术语和定义适用于本文件。
4导电、抗静电和非导电软管的电阻的测定
4.1概述
橡胶软管可由具有导电内衬层或导电外覆层，或可全部由导电的胶料制成。本试验规定了这三种型别软管的电阻和导电性的测定方法。 4.2设备
应按照ISO2878的规定使用下列设备。 4.2.1试验仪器 4.2.1.1为了测定导电、抗静电和非导电的软管的电阻"，宜优选能测定绝缘电阻的具有500V额定直流开路电压的特定仪器，或采用已知可比结果的其他仪器进行试验。除非另有规定，仪器应具有足够精密度以保证测量电阻误差在土10%之内。在试验过程中为了防止由于温度效应而产生的误差，在试样
1）结构说明见ISO8330及其附录。
1 GB/T9572—2013/IS08031:2009
内消耗的电能应不超过3W。消耗的功率应由开路电压的平方除以测得的电阻求得。
测得的电阻值会随着所施加的电压而变化，当试验电压低时产生误差。如有异议，施于试样的电压不得低于40V，当试样内损耗的电功率超过3W时除外。 4.2.1.2对于要求测量软管接头之间的，或整根连续内（外）连接导线的电连续性的试验，应使用足够准确度的欧姆表测定电阻以使误差在士10%之内。 4.2.1.3对于根据产品标准的要求需要测定软管组合件接头之间电连续性，但不需测量实际电阻的试验，可来用4.5V电池和4V(0.3A)试验灯泡的组合。 4.2.1.4对于（某些使用于易爆环境的软管产品标准中要求的）软管管壁电阻的测定，应采用量程为 10122的欧姆表，在500V直流电压下测量。仪器应有足够的准确度，以保证通过软管壁测量的内衬层和外覆层之间的电阻误差在士5%以内。 4.2.2电极和接触片 4.2.2.1概述
对于试验室进行的试验，应采用如下装置。对于现场试验，以及在制造商工厂的例行试验和产品验收试验，此装置并不实用。可采用4.6.1、4.7.1.2和4.7.2.3所表述的装置。
应采用导电银漆、胶体石墨或导电液环绕在试样表面形成25mm宽的圆周形带作为电极。 当采用导电液时，电极接触区应完全湿润，并保持到试验结束。除另有规定外，导电液组成为：一一800质量份相对分子质量为600的无水聚乙二醇： 200质量份水； 1质量份湿润剂； -10质量份氯化钾。 当采用导电银漆或胶体石墨时，干燥图层上任意两点间的表面电阻不得超过100Q。 将于净的金属接触片施放于电极上，除另有说明外，该接触面积应与电极尺寸大致相同，但不大于
该电极。
当软管内径小于50mm时，难以把导电液准确地涂到软管的内壁上，这时可以使用外径等于或大于软管内径的黄铜塞，涂以导电液后插人软管内25mm。 4.2.2.2专用电极和接触片
对于测定软管管壁电阻，以及其他试验方法时，应使用如下专用电极和接触片： a）外电极：片状铜带，标准宽度25mm，箍在软管壁外侧（见图1）； b）内电极：
1）对于内径小于50mm的软管，推荐紧密插入黄铜塞（小尺寸用实心、大尺寸用空心）的方
法，黄铜塞最小长度为钢丝螺旋线节距的2倍（铺设螺旋金属线的软管适用)或内径的0.5 倍（无螺旋金属线的软管适用）；
2） 对于内径大于50mm的软管，推荐使用最小宽度25mm的可调节的片状铜带，紧密贴合
在软管内壁（利用弹簧作用膨胀项住内衬层）；
c) 建议将连接电极与欧姆表的接触片用铜焊接至电极上，使欧姆表与电极间的电阻最小（见图1）； d) 对于b)可选替代物：25mm宽的导电泡沫塞，用适合的导电液（4.2.2.1)完全浸湿，其外径略微
大于软管内径以确保与软管内衬层贴身吻合、良好电接触。将塞子与合适的绝缘导体（图3的部件1和部件3)相连。建议此电极用于内衬层为波纹状的、或内衬层硬度比橡胶大（如 PTFE)的软管；
e）为了与波纹管的外覆层建立良好的电接触，推荐使用25mm宽的导电泡沫带，用适合的导电
液（4.2.2.1)完全浸湿，绕置于软管外周上述a)项电极之下。
2
