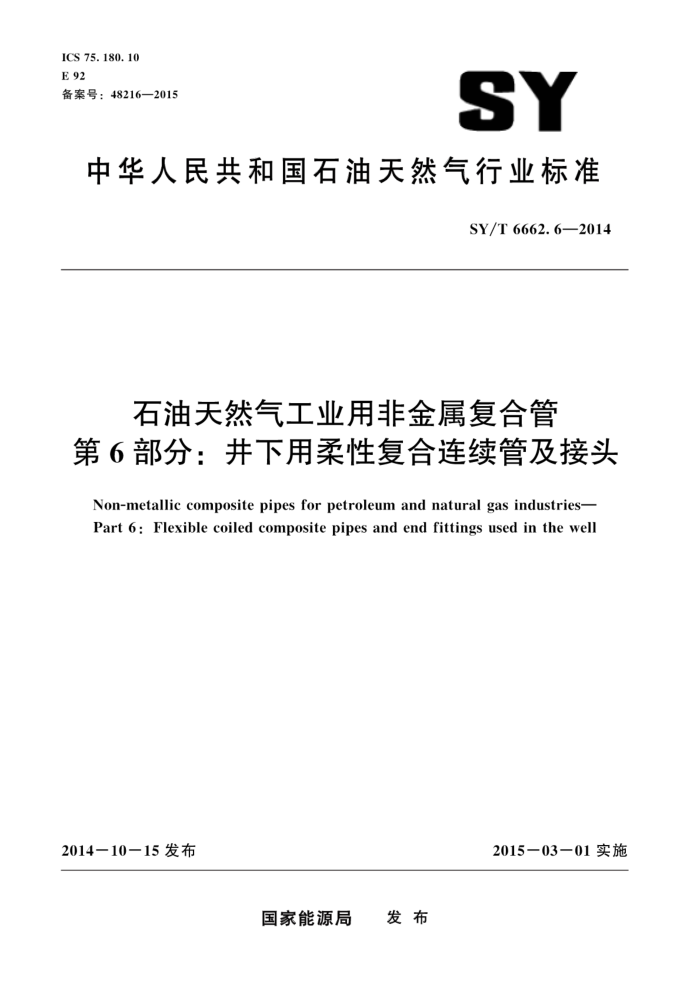

ICS75.180.10 E 92 备案号：48216—2015
SY
中华人民共和国石油天然气行业标准
SY/T 6662.6—2014
石油天然气工业用非金属复合管
第6部分：并下用柔性复合连续管及接头
Non-metallic composite pipes for petroleum and natural gas industries- Part 6: Flexible coiled composite pipes and end fittings used in the well
2014-10一15发布
2015一03一01实施
国家能源局 发布 SY/T6662.6—2014
目 次
前言
II
范围规范性引用文件
2
3 术语和定义
产品分类 4. 1 产品类型 4.2 接头装置 4.3 代号表示方法 4. 4 底端连接 5 材料 5. 1 聚合物内衬层、外护套原料 5. 2 增强层及抗拉层原料 5.3抗压层原料 5.4接头材料 6技术要求 6. 1 复合管 6.2 连接装置试验方法 7. 1 试验环境 7. 2 外观质量 7. 3 规格尺寸 7. 4 受压开裂稳定性 7. 5 纵向回缩率 7. 6 短期静水压强度 7. 7 爆破强度
4
7
10 10 10
7. 8 拉伸强度·. 7. 9 抗期塌性能· 检验规则 8. 1 检验分类 8.2 出厂检验·. 8.3 型式检验标志、包装、运输和贮存 9. 1 标志· 9.2 包装 9. 3 运输
10
X
10 11
2
11
11 1 1 11 SY/T6662.6—2014
9. 4 贮存. 10安装附录A（资料性附录） 非金属管材与油气田环境相容性评价方法附录B（资料性附录） 聚合物材料气体渗透性测试及计算方法
12 12 .13 15 17 20 22
.
附录C（资料性附录） 耐化学性能表附录D（规范性附录） 非金属管材抗塌性能测试方法· 附录E（资料性附录） 复合管的下井及起井工艺
II SY/T 6662.6—2014
前言
SY/T6662《石油天然气工业用非金属复合管》分为以下几部分：
第1部分：钢骨架增强聚乙烯复合管；第2部分：柔性复合高压输送管；第3部分：增强MC尼龙管和尼龙一钢复合管：
一第4部分：钢骨架增强热塑性塑料复合连续管及接头；一第5部分：增强超高分子量聚乙烯复合连续管及接头；一第6部分：井下用柔性复合连续管及接头； . 本部分为SY/T6662的第6部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由石油管材专业标准化技术委员会提出并归口。 本部分起草单位：中国石油集团石油管工程技术研究院、长庆油田分公司、河北恒安泰油管有限
公司。
本部分主要起草人：李厚补、曾亚勤、戚东涛、程德宝、胡美艳、苏蕙、张军志、许晓锋。
目 SY/T6662.6—2014
石油天然气工业用非金属复合管
第6部分：并下用柔性复合莲续管及接头
1范围
SY/T6662的本部分规定了并下用柔性复合连续管及接头（以下简称复合管）的产品分类，技
术要求，试验方法，检验规则，标志，包装、运输、贮存和安装的要求，
本产品作为油气田开发时下人油并套管内的管柱，主要适用于油气田的高压注水、污水处理等，
井深不宜超过2000m。如应用在更深井况，应对本产品进行设计与试验研究。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T 1220 不锈钢棒 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2918 塑料试样状态调节和试验的标准环境 GB/T 3280 不锈钢冷轧钢板和钢带 GB/T 3682 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定 GB/T 6111 流体输送用热塑性塑料管材耐内压试验方法 GB/T 6283 化工产品中水分含量的测定卡尔·费休法（通用方法） GB/T 6671 热塑性塑料管材纵向回缩率的测定 GB/T 8804.3 热塑性塑料管材拉伸性能测定 第3部分 聚烯烃管材 GB/T 8806 塑料管道系统 塑料部件尺寸的测定 GB/T 13021 聚乙烯管材和管件炭黑含量的测定（热失重法） GB/T 15558.1 燃气用埋地聚乙烯（PE）管道系统第1部分：管材 GB/T 15560 流体输送用塑料管材液压瞬时爆破和耐压试验方法 GB/T 16604 涤纶工业长丝 GB/T 17391 聚乙烯管材与管件热稳定性试验方法 GB/T 18251 聚烯烃管材、管件和混配料中颜料或炭黑分散的测定方法 GB/T 18252 塑料管道系统用外推法确定热塑性塑料材料以管材形式的长期静液压强度 GB/T 18476 流体输送用聚烯烃管材耐裂纹扩展的测定切口管材裂纹慢速增长的试验方法
（切口试验）
GB/T 20118 一般用途钢丝绳 FZ/T 54027 超高分子量聚乙烯长丝 SY/T6662.2石油天然气工业用非金属复合管第2部分：柔性复合高压输送管 YD/T1182.2 光纤用非金属加强件的特性第2部分：芳纶纱 ISO10931 工业用塑料管道系统聚偏氟乙烯（PVDF）部件和系统的规范［Plasticspiping
systems for industrial applications -Poly （vinylidene fluoride）（PVDF）-Specifications for
1 SY/T6662.6—2014
components and the systemj
ISO14531-1塑料管材和配件燃气输送用交联聚乙烯管道系统第1部分：管材［Plastics pipes and fittingsCrosslinked polyethylene (PE-X) pipe systems for the conveyance of gaseous fuels—Metric series—Specifications—Part1:Pipes
ISO23936－1石油、石化和天然气工业与石油和天然气生产相关的介质接触的非金属材料第1部分：热塑性塑料（Petroleum，petrochemicalandnaturalgasindustries一Non-metallicmaterials in contact with media related to oil and gas productionPart 1:Thermoplastics)
APIRP17B柔性管道推荐规范（Recommendedpracticeforflexiblepipefourthedition） NACETMo298玻璃钢管与油田环境相容性评价方法（EvaluatingthecompatibilityofFRP
pipe and tubulars with oilfield environments)
3术语和定义
下列术语和定义适用于本文件。
3. 1
接头装置 assemble 接头装置用来终止管端或连接相邻管道。本部分中接头装置包括通过金属管件在复合管外部径向
压缩作用实现管端终止的装置、复合管与复合管及其他管体连接的装置。 3. 2
批号lotnumber 每批产品唯一可追溯的代码。
3. 3
最小弯曲半径 minimumbendingradius 复合管在存储、工作状态弯曲时，不至于产生破坏与折断的最小极限值，包括最小存储弯曲半径
和最小工作状态弯曲半径。 3. 4
公称压力 nominalpressure 复合管20℃输水时长期运行的最大工作压力，单位为兆帕（MPa）。
3. 5
外护套 outer sheath 保护复合管的聚合物层，用来防止外界环境的腐蚀、磨损和机械损伤。
3. 6
聚乙烯混配料 polyethylene mixture 在聚乙烯塑料中加入必要的抗氧剂、紫外线稳定剂等制造而成的粒料。
3. 7
抗压层 compressivelayer 复合管抗外压能力的一个结构层。
3. 8
增强层 reinforcementwindings 复合管抗内压能力的一个增强结构层。
3. 9
抗拉层 tensile layer 复合管抗拉能力的一个结构层。
2 ICS75.180.10 E 92 备案号：48216—2015
