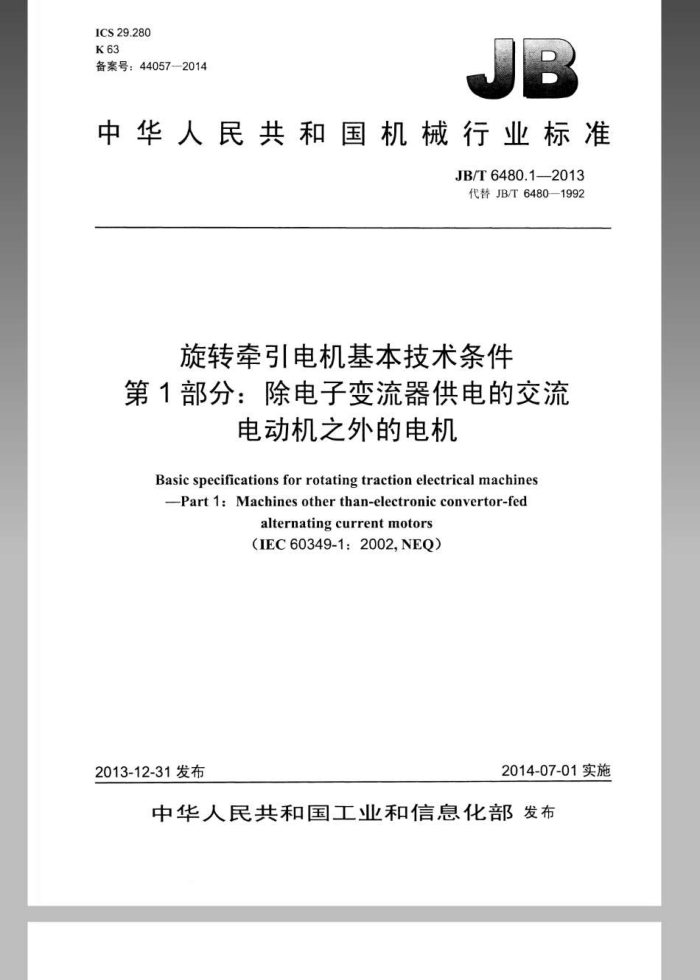

ICS29.280 K63 备案号：44057-2014
中华人民共和国机械行业标准
JB/T6480.12013 代替JB/T6480-1992
旋转牵引电机基本技术条件
第1部分：除电子变流器供电的交流
电动机之外的电机
Basic specifications for rotating traction electrical machines Part 1: Machines other than-electronic convertor-fed
alternating current motors （IEC60349-1:2002,NEQ)
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
旋转牵引电机基本技术条件第1部分：除电子变流器供电的交流
电动机之外的电机 JB/T6480.12013
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm*3.25印张-108千字
2014年12月第1版第1次印刷
定价：45.00元
*
书号：15111：11238 网：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T6480.12013
目 次
前言 1范围 2规范性引用文件 3术语和定义 4电机分类. 4.1形式.. 4.2本部分所包括的电机分类 5环境条件， 6特性 6.1总则 6.2 基准温度 6.3效率特性 6.4换向器牵引电动机特性 6.5 主发电机特性
辅助电动机特性
6.6
6.7辅助发电机特性 6.8辅助电动发电机组和旋转变流机特 7标志 7.1铭牌 7.2接线端和引线标记 8试验类别和试验项目 8.1试验类别 8.2试验项目. 9型式试验 9.1温升试验 9.2特性试验和容差 9.3 换向试验 9.4瞬态试验 9.5 起动试验 9.6 超速试验
9.7 振动试验 9.8 湿热试验 10 例行试验 10.1 短时完好性试验 10.2 特性试验和容差 10.3 换向试验 10.4 超速试验 10.5 绝缘试验
工
24 JB/T6480.1—2013
10.6绝缘电阻的测量 10.7振动试验（不平衡性验证试验） 10.8换向器径向圆跳动量测量 Ⅱ特殊要求... 附录A（规范性附录）温度测量 A.1电机部件的温度 A.2冷却空气的温度 A3电阻测量 A.4停机和冷却开始"时刻 A.5热态电阻测量的时间及发热和冷却山线的外推法附录B（资料性附录）确定损耗和效率的方法 B.1 总则 B.2 符号 B.3 试验结果修正到基准温度 B.4 反馈法 B.5 脉流电动机交流损耗的测定 B.6损耗总和法附录C（资料性附录）噪声测量和限值 C.1 噪声测量 C.2 术语和定义 C.3 试验条件 C.4 测量仪器
.24 25 25 25 26 26 26 27 27 27 28 28 28 29 29 33
36 36 36 37
C.5 潮至方法 C.6 计算
18
3.8 40 40 43 44 44 44 44 46 14 15 30 30 31 31
纯音的校正
0.7 C.8噪声限值
附录D（规范性附录）牵引系统供电电压附录E（资料性附录）用户和制造商之间的协议项目 E.1 用户向制造商提出且得到制造商同意的特殊要求
制造商向用户提出且得到用户同意的特殊要求用户和制造商之间可以协商的其他特殊要求
E2 E3
参考文献图 换向器牵引电动机试验点图2 主发电机试验点图B.1 反馈法测定损耗和效率的电路（电机并联连接）图B.2 反馈法测定损耗和效率的电路（电机串联连接）图B.3 反馈法测定损耗和效率的电路（电机申联连接并带机械驱动装置）
图B.4 反馈法测定单相交流换向器电动机的损耗和效率的电路（电机串联连接）图B.5 反馈法测定脉流电动机的损耗和效率的电路（电机中联连接）图B.6 反馈法测定他励脉流电动机的损耗和效率的电路（电机并联连接）图B.7 脉流电动机交流损耗的测量电路图B.8 无补偿绕组的直流电机附加负载损耗的修正因数图B.9 脉流工R损耗的修正因数
..32.
32 33 34 34
1I
JB/T6480.1-2013
图..牵引电动机传动损.的约定值图C.牵引电动机在空气中传播的噪声平均声功率级的限值.. 图C.2 卧式电机的测量点位置和规定路径图C.3 立式电机的测量点位置和规定路径
..35 ..41
41 . 2 JB/T6480.12013
前言
JB/T6480《旋转牵引电机基本技术条件》分为两个部分：
第1部分：除电子变流器供电的交流电动机之外的电机：第2部分：电子变流器供电的交流电动机。
本部分是JB/T6480的第1部分。 本部分按照GB/T1.12009给出的规则起草。 本部分代替JB/T6480-1992《旋转牵引电机基本技术条件》与JB/T6480-1992相比主要技术变化
如下：
标准由原来的一个部分改为前述的两个部分：修改了电机的使用范围（见第1章，1992年版的第1章）；基准温度由“115℃及150℃”改为“150℃”（见6.2，1992年版的6.7）试验项目的内容及表达形式作了较大调整（见8.2，1992年版的7.5～7.7）： “绝缘等级”一词改为“耐热等级”（见9.14：1992年版的表1）；直流电机换向试验的评定由“火花等级”改为按照IEC60638的评定方法（见9.3.1，1992年版的6.4.1、6.4.2及表1) 绕组温升不得超过典型曲线上相应读数的“8%或10K”更改为“土8%或±10K”（见10.1.4， 1992年版的6.1.3.1）： “换向试验工况”由原标准表格形式列出改为用曲线表示（见图1、图2，1992年版的表3~表6)；一“特性试验”由原标准的文字叙述改为用曲线表示（见图1、图2，1992年版的6.7.1.3、6.7.3）：增加了“附录A温度测量”：一增加了“附录B确定损耗和效率的方法”：增加了“附录C噪声测量和限值”：增加了“附录D牵引系统供电电压”：增加了“附录E用户和制造商之间的协议项目”。
本部分使用重新起草法参考IEC60349-1:2002电力牵引轨道机车车辆和公路车辆用旋转电机第1部分：除电子变流器供电的交流电动机之外的电机》（英文版）编制：与IEC60349-1:2002的一致性程度为非等效。
本部分由中国机械工业联合会提出。 本部分由湘潭牵引电气设备研究所归口。 本部分负责起草单位：湘潭牵引电气设各研究所、湘潭电机股份有限公司。 本部分参加起草单位：大连日牵电机有限公司、湘潭牵引机车厂有限公司、常州基腾电气有限公司、
北京西电华清科技有限公司、永济新时速电机有限公司、江苏常牵电机有限公司、湘潭市牵引电机厂、 湘潭南方机电制造有限公司、山西平遥同妙机车制造有限公司、湖南三鑫变频牵引电机有限公司、湘潭市新昕通用电器有限公司、湘潭市电机车厂有限公司等。
本部分主要起草人：李玉初、姜全、曹平安、郭灯塔、李素平、姜素卿、高学国、陈献忠、张盘生、卫三民、吕引条、邱世平、股发明、王琳、丁晓龙、闫及利、廖庆丰、陈友林、俞晓阳等。
本部分所代替标准的历次版本发布情况为：
JB1093—1967: JB3369-1983: JB/T64801992
IV
JB/T6480.12013
旋转牵引电机基本技术条件
第1部分：除电子变流器供电的交流电动机之外的电机
1范围
JB/T6480的本部分规定了电力传动的1干线轨道机车车辆和非公路车辆（以下简称机车车辆）上：
除电子变流器供电的交流电动机之外的旋转牵引电机的技术要求。
本部分适用于安装在由电力传动机车车辆牵引的拖车上的电机。 本部分不适用于由蓄电池供电的工业用电动车辆（搬运车，叉车，工厂运货车等）用的电机，也不
适用于各种车辆上的微型电机，如刮雨器电动机等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。
GB755旋转电机定额和性能 GB1971旋转电机线端标志与旋转方向 GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h话环） GB/T2900.1电工术语基本术语 GB/T2900.25电工术语旋转电机 GB/T2900.36电工术语电力牵 GB/T2900.83 电工术语电的和磁的器件 GB/T4942.1 旋转电机整体结构的防护等级（IP代码）分级 GB10068-2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T11021电气绝缘耐热性分级 EC60050（131）国际电工词汇（IEV）第131章：电路理论（Internationalelectrotechnicalvocabulary
Part131:Circuit theory)
IEC60638牵引用旋转电机换向的评定和编码准则（Criteria forassessingand coding of the commutation of rotating electrical machines for traction)
IEC 60850轨道交通牵引系统供电电压（Railwayapplications-Supplyvoltages of traction systems)
3术语和定义
GB755GB/T2900.1GB/T2900.25.GB/T2900.36、GB/T2900.83和IEC60050（131）界定的以及下列术语和定义适用于本文件。 3.1
电机的定额rating ofmachine 制造商对电机规定的同时发生的电气量和机械量及其持续时问和顺序的组合。
1 JB/T6480.1-2013
3.1.1
额定值ratedvalue 定额中包括的任何参量的数值。牵引电机定额，通带包括某些特殊参量，如脉流电动机电流的脉流
因数、磁场可调电动机的励磁条件等。 3.1.2
连续定额continuous rating 电机在试验台上按9.1的规定，长时问运行所能承受的电气负载，此时温升不超过表2规定的限值，
同时也满足本部分规定的其他相应要求。 3.1.3
发动机驱动的主发电机的连续定额 页 continuous rating of an engine-driven main generator 发动机驱动的主发电机通常有下列两种规定的连续定额： a）“低电压”连续定额：由流过负载电流的绕组的温升确定的连续定额（较大的负载电流与较低
的电压）： b）“高电压”连续定额：由磁场绕组的温升确定的连续定额（较小的负载电流与较高的电压）。 注1：这两种连续定额应于3.8.2规定的满功率调整特性或3.8.3定义的固有特性的数值相对应注2：在适当条件下，那些与上述规定相类似的定额，可用于主电动发电机红。
3.1.4
短时定额（例如：1h）short-timerating（forexample：1h）电机在试验台上按9.1的规定从冷态开始试验（见A.1），在规定的时间内运行所能承受的电气负载，
此时温升不超过表2规定的限值，同时本部分中所有其他相应的要求亦应满足。
短时定额的时限优先采用10min.30min60min.90min，并规定60min定额为1h（小时）定额。 3.1.5
短时过载定额short-timeoverloadrating 电机在试验台上，在规定的时问内运行所能承受的电气负载，此时温升不超过表3规定的限值，同
时应满足9.1.42的要求（试验按附录A的规定开始和进行）
注：短时过载定额对确定电机适应负载的能力是有价值的：即电机在低于连续定额下运行相当长时间之后：接着又
在高于连续定额下运行一段时间的能力，该负载与机车运用情况极其类似，但与高速运输的重复短时负裁的周期及类似的负载无关，对于后一种运用情况不作规定。
3.1.6
断续负载定额intermittentdutyrating 电机在规定的周期性负载运行所能承受的电气负载，且在工作周期内任何时刻的温升均不超过表2
规定的限值，同时应满足9.1.4.2的要求， 3.1.7
等效定额equivalentrating 具有恒定电压，电流和转速值的连续定额。就温升而育，它与电机在实际使用中必须承受的长期断
续周期负载是等效的。该定额由用户和制造商商定。 3.1.8
保证定额guaranteedrating 为试验目的。由制造商确定的定额。
3.1.8.1
牵引电动机的保证定额guaranteed rating ofatractionmotor 保证定额通常指连续定额。在特殊情况下，经用户和制造商协商，也可以采用短时定额或断续负载
定额作为保证定额。
2
