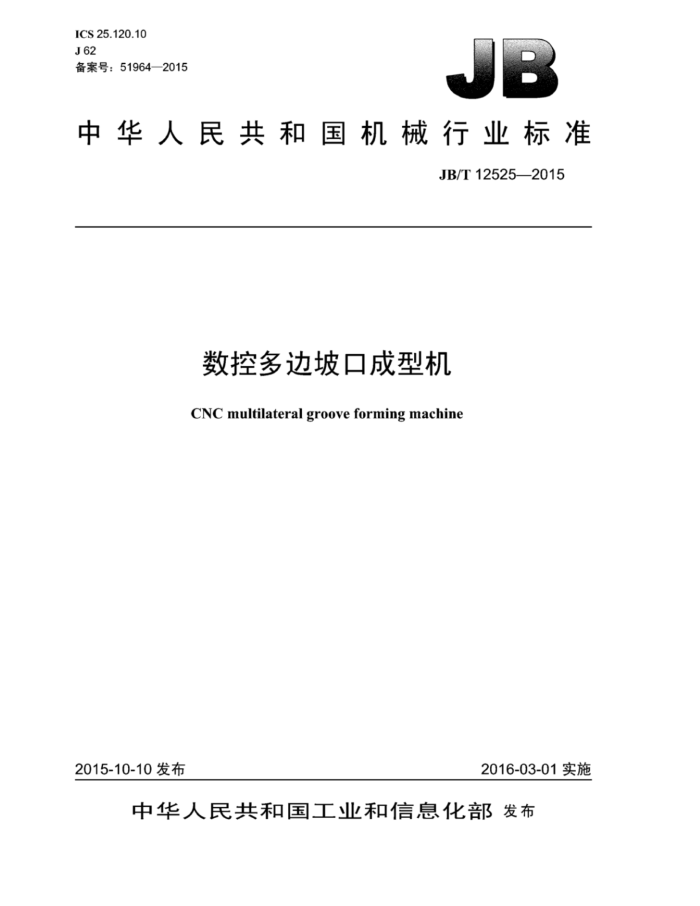

ICS25.120.10 J62 备案号：51964—2015
：
中华人民共和国机械行业标准
JB/T12525—2015
数控多边坡口成型机
CNC multilateral groove forming machine
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共 和 国
机械行业标准数控多边坡口成型机
JB/T 12525—2015
*
机械工业山版社山版发行北京市百万庄人街22号
邮政编码：100037
*
210mm×297mm·1印张·27千字 2016年6月第1版第1次印刷
定价：18.00元
*
书号：15111·13588 网址：http：/www.cmpbook.com 编辑部电话： (010)88379399 直销中心电话： (010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12525—2015
目 次
前言 1范围
III
规范性引用文件. 术语和定义，
2 3 4
型式和基本参数.. 4.1 型式. 4.2 基本参数、 5技术要求.. 5.1 基本要求 5.2 结构与性能， 5.3 精度 5.4 噪声， 5.5 安全与防护 5.6 润滑、 5.7 标牌. 5.8 零件加工 5.9 电气系统.... 5.10 液压系统. 5.11 气动系统， 5.12 装配试验方法.
6
6.1 基本参数检验， 6.2 基本性能检验 6.3 装配检验.. 6.4 空运转试验 6.5 噪声检验. 6.6 负荷试验... 6.7 精度检验 6.8 包装检验. 7检验规则. 7.1 出厂检验， 7.2 型式检验. 8 标志、包装、运输和贮存 8.1 标志， 8.2 包装... 8.3 运输.. 8.4 贮存
10 10 JB/T12525—2015
图 1 双边坡口机，图2 三边坡口机. 图3 四边坡口机
表1 加工速度.... 表2 几何精度公差及检验方法表 3 加工后板料坡口的直线度公差表4 导轨、轴瓦、轴套刮研面的接触点数
2
-
II JB/T12525—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化委员会（SAC/TC220）归口。 本标准起草单位：泰安华鲁锻压机床有限公司。 本标准主要起草人：翟泉来、范殿明、田衍新、辛杰、王印昌本标准为首次发布。 JB/T12525—2015
数控多边坡口成型机
1范围
本标准规定了数控多边坡口成型机的术语和定义、型式和基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于在冷态条件下加工坡口的数控多边坡口成型机（以下简称坡口机）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB 2894 安全标志及其使用导则 GB/T 3168 数字控制机床操作指示形象化符号 GB/T 3766 液压系统通用技术条件 GB 5226.1 机械电气安全机械电气设备 第1部分：通用技术条件 GB/T 6402- 2008钢锻件超声检测方法 GB/T 6576 机床润滑系统 GB/T 7932 气动系统通用技术条件 GB/T 7935 液压元件通用技术条件 GB/T 9969 工业产品使用说明书总则 GB/T 10923 镀压机械 精度检验通则 GB/T 13306 标牌 GB 17120 锻压机械安全技术条件 GB/T 23281 锻压机械噪声声压级测量方法 GB/T 25373 金属切削机床 装配通用技术条件 JB/T 1829 锻压机械通用技术条件 JB/T 3240 锻压机械操作指示形象化符号 JB/T8356.1 机床包装技术条件 JB/T9954 锻压机械液压系统清洁度
3术语和定义
下列术语和定义适用于本文件。
3.1
单边坡口成型机 unilateralbevelingandformingmachine 通过一次上料仅将板料一个边的上坡口、下坡口及钝边加工成型的坡口成型设备。
1 JB/T12525—2015
3.2
多边坡口成型机 multilateral bevelingandformingmachine 通过一次上料可将板料多个边的上坡口、下坡口及钝边加工成型的坡口成型设备，可分为双边坡口
成型机、三边坡口成型机、四边坡口成型机。 3.3
数控多边坡口成型机 CNC multilateral beveling and forming machine 由专用数控系统控制的多边坡口成型机。
4 型式和基本参数
4.1型式 4.1.1 双边坡口机如图1所示，由坡口主机一、坡口主机二、对中输送架、输送架组成。
坡口主机一
对中输送架
工件
输送架
工件进给
坡口主机二
图1双边坡口机
4.1.2 三边坡口机如图2所示，由坡口主机一、坡口主机二、坡口主机三、对中输送架、输送架组成。
对中输送架 工件
输送架
坡口主机一
坡口主机三
工件进给
坡口主机二
图2三边坡口机
4.1.3四边坡口机如图3所示，由坡口主机一、坡口主机二、坡口主机三、坡口主机四、对中输送架、 输送架组成。
2 JB/T12525—2015
对中输送架 工件
坡口主机四
输送架
坡口主机
坡口主机三
工件进给
坡口主机二
图3四边坡口机
4.2基本参数 4.2.1 加工板料最大厚度
加工板料最大厚度系列（mm)：8、12、20、25、30、40、50、60、80、100、120、150、180、200、 220、260、300。 4.2.2 加工板料最大宽度
加工板料最大宽度系列（mm）：1000、1200、1500、2000、2500、3000、3500、4000、4500、 5 000。 4.2.3 3加工板料最大长度
加工板料最大长度系列（mm）：2000、4000、6000、8000、12000、16000、20000。 4.2.4 4坡口形式
坡口形式：I、V、U、双V、双U，应符合GB/T985.1的要求。 4.2.5 最大吃刀量
当加工板料为最大厚度规格时，最大吃刀量为5mm。 4.2.6 6加工速度
坡口加工时， 板料进给速度推荐按表1的规定。
表1加工速度
单位为米每分
板料厚度 mm 板料进给速度
12
20 30 40 50 60 80 100 120 150 200
8
3.0~4.02.5~3.52.0~3.01.5~2.51.2~2.01.0~1.50.8~1.20.6~1.00.5~0.80.4~0.50.3~0.40.2~0.3 注1：表中是材质为Q235A的板料的I形、V形和双V形坡口加工时的推荐板料进给速度，U形坡口加工时的板
料进给速度应适度降低。
注2：高强度板坡口加工时的板料进给速度应适度降低。 注3：板料边缘应无瘤渣和结疤等影响切削的缺陷。
