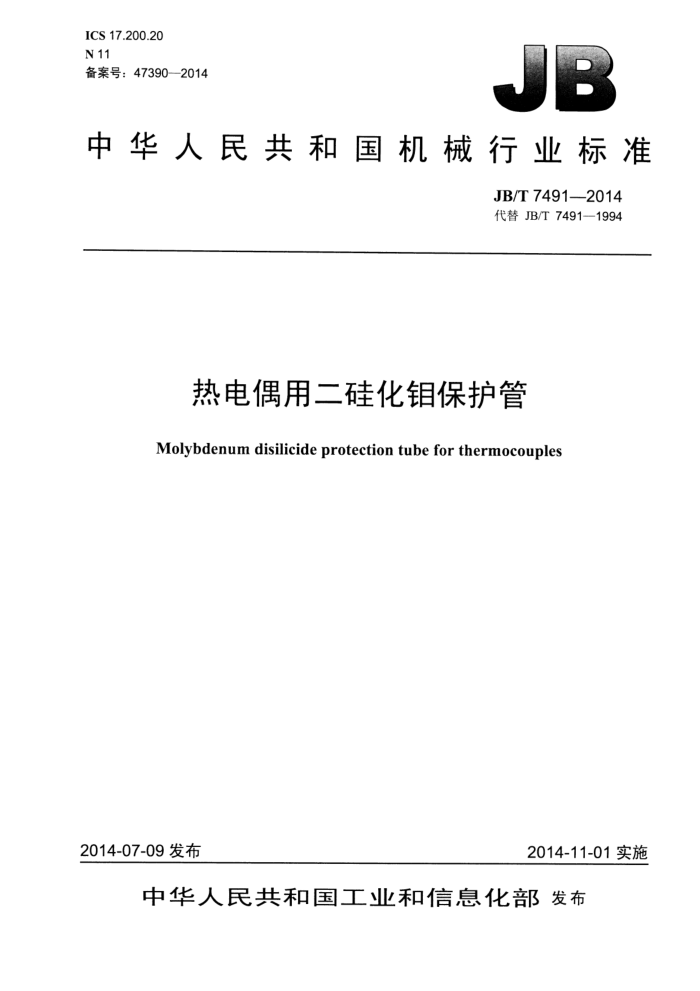

ICS 17.200.20 N11 备案号：47390—2014
中华人民共和国机械行业标准
JB/T7491—2014 代替JB/T7491—1994
热电偶用二硅化钼保护管
Molybdenum disilicide protection tube for thermocouples
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准热电偶用二硅化钼保护管
JB/T 74912014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·19千字
2014年12月第1版第1次印刷
定价：15.00元
*
书号：15111·12433 网址：http：//www.cmpbook.com 编辑部电话： ：（010）88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T74912014
目 次
前言. 1 范围. 2 规范性引用文件 3产品外形、使用温度及标记， 3.1产品外形. 3.2 推荐使用温度. 3.3 标记. 4技术要求 4.1 密度.... 4.2 耐急冷急热性 4.3 高温气密性.. 4.4 吸水率 4.5 音色 4.6 直线度， 4.7 尺寸及极限偏差 4.8 表面质量 4.9 耐压性， 5试验方法. 5.1 密度... 5.2 耐急冷急热性 5.3 高温气密性 5.4 吸水率 5.5 音色... 5.6 直线度. 5.7 尺寸及极限偏差 5.8 表面质量 5.9 耐压性... 6 检验规则... 6.1 检验分类， 6.2 出厂检验.. 6.3型式检验.. 7包装和标志... 7.1标志.. 7.2 包装、 附录A（资料性附录）保护管性能参数
II
图1 保护管结构
- JB/T7491—2014
表1 保护管尺寸规格及极限偏差表2出厂检验方案，表3出厂检验抽样数量. 表4型式检验方案，表A.1保护管的物理性能参数.
2 ...4
.6
II
JB/T7491—2014
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T7491一1994《热电偶用二硅化钼保护管》，与JB/T7491-1994相比主要技术变化
如下：
一调整了标准的结构，增加了前言、规范性引用文件两部分内容；一按行业实际生产现状调整了保护管尺寸规格；
一技术要求中增加了密度，并增加了相应的检验内容：
在交收检验项目中删掉了耐急冷急热性。 本标准由中国机械工业联合会提出。 本标准由全国仪表功能材料标准化技术委员会（SAC/TC419）归口。 本标准负责起草单位：重庆材料研究院有限公司。 本标准参加起草单位：乐清市华东仪表厂、安徽天康（集团）股份有限公司。 本标准主要起草人：唐逾、何伦英、吴兴华、周步余、王兵、赵彦。 本标准所代替标准的历次版本发布情况为：
-JB/T7491—1994。
III JB/T7491—2014
热电偶用二硅化钼保护管
1范围
本标准规定了热电偶用二硅化钼保护管的技术要求、试验方法、检验规则、包装和标志。 本标准适用于氧化性、还原性或氧化-还原交替气氛、酸性气氛或酸性熔盐等各种腐蚀性介质中使
用的二硅化钼保护管（以下简称保护管）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）
3产品外形、使用温度及标记
3.1产品外形
保护管的外形如图1所示。
c
D 保护管外径：d—保护管内径：1——保护管长度：R— 保护管底部直径。
图1保护管结构
3.2推荐使用温度
水平安装使用的保护管的最高使用温度不超过1400℃，垂直安装使用的保护管的最高使用温度不超过1600℃。 3.3标记
外径D为16mm，内径d为10mm，长度1为600mm的保护管标记如下：
热电偶用二硅化钼保护管JB/T7491-MS-16×10×600
标记中各要素含义如下： MS-二硅化钼（M为Mo，S为Si); 16一外径，单位为毫米（mm)； 10一内径，单位为毫米（mm）； 600-长度，单位为毫米（mm）。
