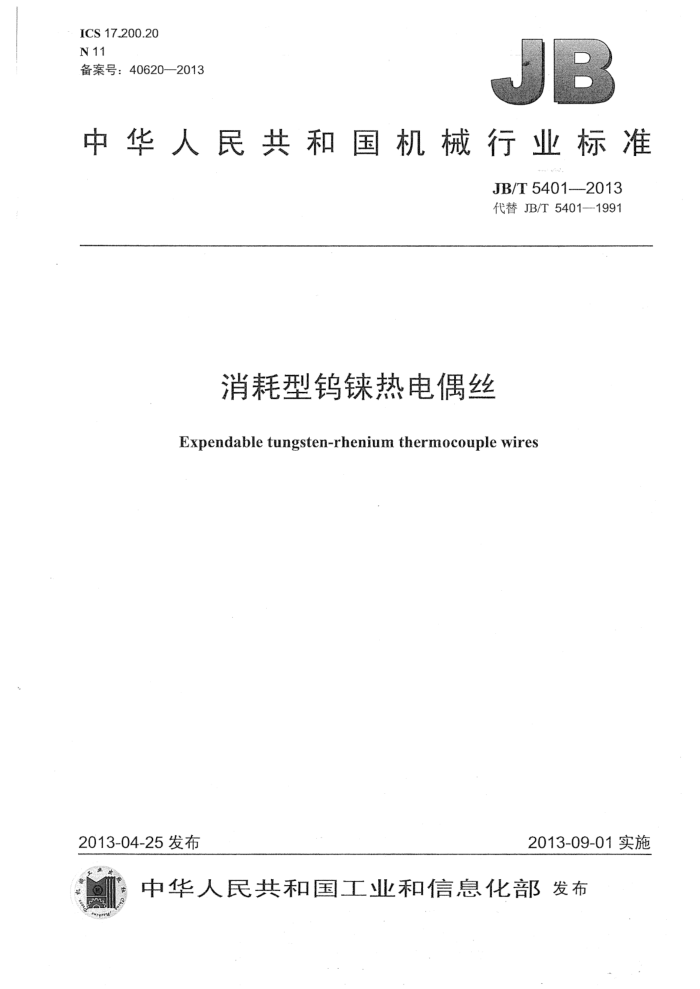

ICS17.200.20 N11 备案号：40620--2013
中华人民共和国机械行业标准
JB/T5401----2013 代替JB/T5401--1991
消耗型钨热电偶丝
Expendable tungsten-rhenium thermocouple wires
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T5401—2013
目 次
前言
I
范围 2＇规范性引用文件产品分类
1
3
3.1 偶丝的名称、代号及名义化学成分 3.2 偶丝直径 3.3 偶丝等级， 3.4 热电偶类型及分度号 3.5 产品标记技术要求.
..........................a.....
4
4.1 表面质量 4.2 偶丝直径及极限偏差. 4.3 热电特性及允差 4.4 不均匀热电动势. 4.5 可绕性 5试验方法 5.1 试样准备 5.2 试验仪器和设备. 5.3 表面质量. 5.4 偶丝直径 6检验规则.. 6.1 检验分类 6.2 抽样规则.. 6.3判定规则. 7供应方式、包装及标志 7.1 供应方式， 7.2 包装. 7.3 标志，表1 偶丝的名称、代号及名义化学成分表2 热电偶分度号表3 偶丝直径及极限偏差.. 表4偶丝热电动势允许偏差... 表5：偶丝不均匀热电动势..
............................
1 JB/T5401-2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5401—1991《快速测量钢液温度用钨热电偶丝》，与JB/T5401-1991相比主要技
术变化如下：
修改标准名称为《消耗型钨热电偶丝》；增加了钨5、钨26热电偶丝的技术要求；偶丝直径扩展为0.05mm~0.10mm；偶丝直径极限偏差修改为土0.005mm；修改了偶丝热电动势极限偏差；修改了偶丝不均匀性热电动势值。
本标准由中国机械工业联合会提出。 本标准由全国仪表功能材料标准化技术委员会（SAC/TC419）归口。 本标准负责起草单位：重庆材料研究院。 本标准参加起草单位：苏州市技术监督情报所、无锡市国涛钨合金厂、北矿新材科技有限公司。 本标准主要起草人：谌立新、陈德茂、何伦英、杨小明、袁国庆、李炳山。 本标准所代替的标准的历次版本发布情况为：
JB/T5401-1991。
II JB/T5401-2013
消耗型钨热电偶丝
1范围
本标准规定了消耗型钨热电偶偶丝的产品分类、技术要求、试验方法、检验规则、供应方式、包装及标识。
本标准适用于制造消耗型钨3-钨25（D型）、钨5-钨26（C型）热电偶用偶丝（以下简称偶丝）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T9497—2002钨热电偶丝及分度表 JB/T5402消耗型钨热电偶丝热电动势测试方法
3产品分类
3.1偶丝的名称、代号及名义化学成分
偶丝的名称、代号及名义化学成分见表1。
表1偶丝的名称、代号及名义化学成分
名义化学成分（质量分数） % W
名称钨3热电偶丝钨5热电偶丝钨徕25热电偶丝钨26热电偶丝
极性正极正极负极负极
代号 WRe3 WRe5 WRe25 WRe26
Re 3 5 25 26
97 95 75 74
3.2偶丝直径
偶丝直径范围为0.05mm～0.10mm。 3.3偶丝等级
按热电特性的允许偏差范围不同，偶丝分为I级、II级，分级条件按第4章的规定。 3.4 热电偶类型及分度号
由偶丝构成的热电偶的分度号见表2。 JB/T5401--2013
表2热电偶分度号
热电偶类型钨3-钨25 钨5-钨涞26
分度号 D型 C型
型号 WRe3-WRe25 WRe5-WRe26
3.5产品标记
产品的标记按下列格式表示：
钨热电偶丝JB/T5401-WRe3-I-0.05
标记中各要素的含义如下： WRe3- 一偶丝代号（WRe3、WRe25、WRe5~WRe26);
-允差等级（I、I）;
一
0.05偶丝直径（直径为0.05mm）。
技术要求
4.
4.1 表面质量
偶丝表面应光洁，无氧化色，无折叠，无毛刺，不应有焊接接头、裂缝和扭结。 4.2 偶丝直径及极限偏差
偶丝直径及极限偏差应符合表3的规定。
表3 偶丝直径及极限偏差
单位为毫米
直径 0.05~0.10
极限偏差 ±0.005
4.3热电特性及允差
由偶丝构成的热电偶，当参考温度为0℃时，其温度与热电动势的关系应符合JB/T9497—2002的规定，其允许偏差应符合表4的规定。
表4 偶丝热电动势充许偏差
允许偏差
温度范围℃
I级 ±34μV ±0.125%t℃
II级 ±68 μV ±0.25%t℃
0～100 1500~1800
注：1为实际检测点温度。
4.4 不均匀热电动势
当测量温度为1200℃时，不均匀热电动势不得超过表5的规定。 4.5可绕性
正负极偶丝互相绞绕五圈后，偶丝表面应无裂纹，偶丝不折断。
2 JB/T5401-2013
表5偶丝不均匀热电动势
单位为微伏
不均匀热电动势
名称鸽3合金丝钨徕25合金丝钨5合金丝钨26合金丝
1级 25 25 25 25
IⅡI级 35 35 35 35
5 试验方法 5.1 试样准备 5.1.1清洗
将试样用20%（质量分数）氢氧化钠溶液清洗，再用蒸馏水洗净碱液，用酒精擦净表面，烘干。 5.1.2焊接
将正负极偶丝用氩弧焊焊接成测量端，焊点应呈球状，无氧化、划痕和凹陷。也可将正负极偶丝绞接成测量端，绞接圈数应不少于5圈。 5.2试验仪器和设备
试验仪器和设备应满足下列要求： a）千分尺：分辨力不低于0.01mm； b）恒温槽：有效工作区域任意两点问温差不大于0.04℃； c）热电偶检定炉：长350mm～500mm，最高工作温度为1800℃，并有不小于20mm~温度差不
大于1℃的均匀温度场，最高温区偏离炉管中心位置不应超过20mm； d）二等标准水银温度计或二等标准铂电阻温度计： e）二等标准铂30-铂6热电偶； f）准确度不低于0.01级的电测仪器及配套设备； g）冰点器。
5.3表面质量
用5倍放大镜观察偶丝表面。 5.4偶丝直径
偶丝直径用千分尺在两个互相垂直的方向上进行测量，每卷（盘）偶丝至少应检验三个部位。 5.4.1热电特性 5.4.1.10℃～100℃温度范围的热电动势检测在恒温槽中用比较法进行。以恒温槽为热源，二等水银温度计或二等标准铂电阻温度计作标准。将试样的测量端与标准器的测量端放于同一位置，插入深度不小于200mm。在参考端温度为0℃，检测点温度为（100土1）℃时，测量偶丝的热电动势。测量过程中槽温变化不得超过0.1℃。 5.4.1.21500℃～1800℃温度范围的热电动势测量按JB/T5402进行。试验温度分别为1554.8℃和 JB/T5401--2013
1 768.1℃. 5.4.2不均匀热电动势
当参考端温度为0℃、测量端温度为1200℃时，用同名极法测量同卷（盘）偶丝间产生的热电动势值。取其最大差值作为不均匀热电动势值。 5.4.3可绕性
在环境温度为20℃～30℃时，将正负极偶丝互相绞绕五圈后，用5倍放大镜观察。
6检验规则
6.1检验分类 6.1.1出厂检验
出厂检验项目有： a）表面质量； b）偶丝直径： c）热电特性（100℃，1554.8℃）； d）不均匀热电动势； e）可绕性。
6.1.2 型式检验
6.1.2.1有下列情况之一，般应进行型式检验：
a）偶丝新投产或转厂生产时； b）生产过程中材料或工艺有较大改变，可能影响偶丝性能时： c）长期停产后重新恢复生产时； d）出厂检验结果同上次型式检验结果有较大差异时： e）正常生产一年以上时； f）质量监督检测部门提出型式检验要求时。
6.1.2.2型式检验项目有：
a）表面质量； b）偶丝直径； c）热电特性（100℃，1554.8℃，1768.1℃） d）不均匀热电动势； e）可绕性。
6.2抽样规则 6.2.1出厂检验应在配对的每盘偶丝的头尾各抽取约1.5m进行检验。
注：当一盘偶丝的净质量小于50g时，允许只在偶丝一端取1.5m样品进行检验。 6.2.2型式检验应从成品库中任意抽取配对的三个批号的偶丝，在其头尾各取约1.5m进行检验，从其中的一个批号偶丝的任意部位再连续抽取7.5m截成五段，用同名极法进行逐段不均匀性试验。 6.3判定规则 6.3.1出厂检验有一项不合格，则判该批偶丝不合格。 4 JB/T5401—2013
6.3.2型式检验只要有一项不合格，则应加倍抽样进行全部项目的检验。仍有一项不合格，则判定型式检验不合格
7 供应方式、包装及标志 7.1供应方式 7.1.1 偶丝以退火状态供应。 7.1.2 每盘偶丝由一根偶丝构成。 7.2 包装
偶丝应绕在直径不小于50mm的线盘上，并用塑料袋密封。运输时采用防水包装。 7.3标志 7.3.1 每盘偶丝的标识应包括下列内容：
a）制造厂名； b）产品名称、规格及分度号： c）出厂编号； d）每盘偶丝的毛质量及净质量； e）出厂年、月～日。
7.3.2 每盘偶丝应有产品合格证书并标明：
a）制造厂名； b）产品名称、规格及分度号； c）出厂编号： d）每盘偶丝的净质量； e）出厂年、月、日； f）偶丝等级及标准编号。
