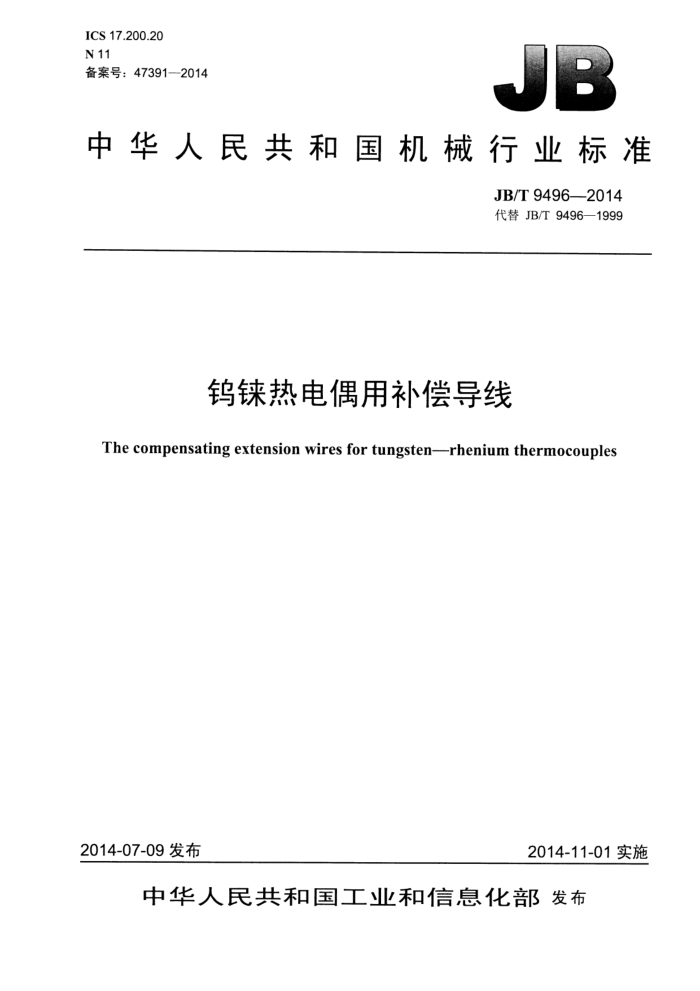

ICS 17.200.20 N11 备案号：47391—2014
中华人民共和国机械行业标准
JB/T9496—2014 代替JB/T9496—1999
钨热电偶用补偿导线
The compensating extension wires for tungsten--rhenium thermocouples
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T9496—2014
目 次
前言 1范围. 2 规范性引用文件 3 符号. 4 产品型号、规格及基本参数 4.1型号. 4.2 分类， 4.3规格. 4.4 结构型式 4.5 使用温度范围. 4.6 绝缘层与护层着色
4.7 标记. 5技术要求.. 5.1绝缘层.. 5.2护层. 5.3屏蔽层 5.4成品补偿导线， 6试验方法， 7 检验规则 7.1出厂检验. 7.2型式检验. 8包装与标志. 8.1包装. 8.2 标志 JB/T9496—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9496—1999《钨热电偶用补偿导线》，与JB/T9496—1999相比主要技术变化如下：
调整了标准的结构，增加了前言、规范性引用文件两部分内容：新增AC型钨5一销20热电偶用补偿导线：用型号DC表示钨3一钨25热电偶补偿导线，CC表示钨5一钨26热电偶补偿导线：按照国际标准习惯，热电动势及允差的单位用微伏（μV）表示： DC在200℃时的热电动势标称值修改为2603μV； CC在200℃时的热电动势标称值修改为3090μV；编织层浸渍液新增聚四氟乙烯浓缩分散液： “镀锡钢丝”修改为“镀锡铜丝”；在温度为20℃时，补偿导线的线芯问、线芯与屏蔽层问的最小绝缘电阻修改为500M2·km；一修改了试验方法引用标准。 本标准由中国机械工业联合会提出。 本标准由全国仪表功能材料标准化技术委员会（S.AC/TC419）归口。 本标准负责起草单位：重庆材料研究院有限公司。 本标准参加起草单位：天津市信九电子有限公司、苏州市技术监督情报所、安徽蓝德集团股份有限
-
公司、浙江乐清市华东仪表厂、重庆大正温度仪表有限公司。
本标准主要起草人：何伦英、谌立新、马金亨、杨小明、刘奇、殷成楼、吴兴华、刘仁聪。 本标准所代替标准的历次版本发布情况为：
JB/T 9496—1999。
II JB/T9496—2014
钨热电偶用补偿导线
1范围
本标准规定了钨热电偶用补偿导线的产品型号、规格及基本参数、技术要求、试验方法、检验规则、包装与标志等。
本标准适用于与钨3-钨25热电偶配用的补偿导线（型号为DC）、与钨5-钨26热电偶配用的补偿导线（型号为CC）和与钨5-钨20热电偶配用的补偿导线（型号为AC）。补偿导线的绝缘层与护层以聚氯乙烯、无碱玻璃丝及聚四氟乙烯为主体材料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2951.11电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量机械性能试验
GB/T2951.12电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法 热老化试验方法
GB/T2951.14电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法-低温试验 GB/T3048.4电线电缆电性能试验方法第4部分：导体直流电阻试验 GB/T3048.5电线电缆电性能试验方法第5部分：绝缘电阻试验 GB/T3048.8电线电缆电性能试验方法第8部分：交流电压试验 GB/T 4989 热电偶用补偿导线 GB/T 4990 热电偶用补偿导线合金丝 JB/T 9497 钨热电偶丝及分度表
3符号
S一一热电特性允差为精密级的补偿导线：
般用补偿导线；
G H- 耐热用补偿导线： R- 多股补偿导线： P -有屏蔽层的补偿导线： V聚氯乙烯材料（PVC)； F 聚四氟乙烯材料； B —无碱玻璃丝材料。
4产品型号、规格及基本参数
4.1型号
补偿导线的名称、型号和配用热电偶见表1。
1
JB/T9496—2014
表1
型号 DC cC AC
名称
配用热电偶钨3-钨25 钨5-钨26 钨5-钨20
钨3-钨25热电偶用补偿导线钨5-钨26热电偶用补偿导线钨5-钨20热电偶用补偿导线
4.2 分类
补偿导线按使用温度范围不同，分为一般用补偿导线和耐热用补偿导线两类，其标志见表2。
表 2
标志 G H
补偿导线使用分类一般用补偿导线
一
耐热用补偿导线
4.3规格
补偿导线的规格见表3。
表3
分类 线芯标称截面积 线芯结构股数/单线标称直径 绝缘层标称厚度
补偿导线最大外径
护层标称厚度
mm2 0.5 0.5 1.0 1.0 1.5 1.5 2.5 2.5 0.5 0.5 1.0 1.0 1.5 1.5 2.5 2.5
mm 0.8 0.8 1.0 1.0 1.0 1.0 1.0 1.0 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3
mm 1/0.8 7/0.3 1/1.31 7/0.43 1/1.37 7/0.52 1/1.76 19/0.41 1/0.8 7/0.3 1/1.13 7/0.43 1/1.37 7/0.52 1/1.76 19/0.41
mm 0.5 0.5 0.7 0.7 0.7 0.7 0.7 0.7 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5
mm 3.7×6.4 3.9×6.6 5.0×7.7 5.1 ×8.0 5.2X8.3 5.5 ×8.7 5.7×9.3 5.9×9.8 2.6×4.6 2.8×4.8 3.0×5.3 3.1×5.6 3.2X5.8 3.4X 6.2 3.6X6.7 4.0X7.3
一般用
耐热用
注1： 若要加屏蔽层，！ 则层厚不得大于0.8mm 注2：经供需双方协议，允许供应其他规格的补偿导线，
4.4结构型式 4.4.1 导电线芯结构型式如下：
补偿导线的线芯结构见表3。 多股软线芯以R表示。 4.4.2 绝缘层与护层结构型式如下：
补偿导线的绝缘层与护层材料的规定见表4。
2
