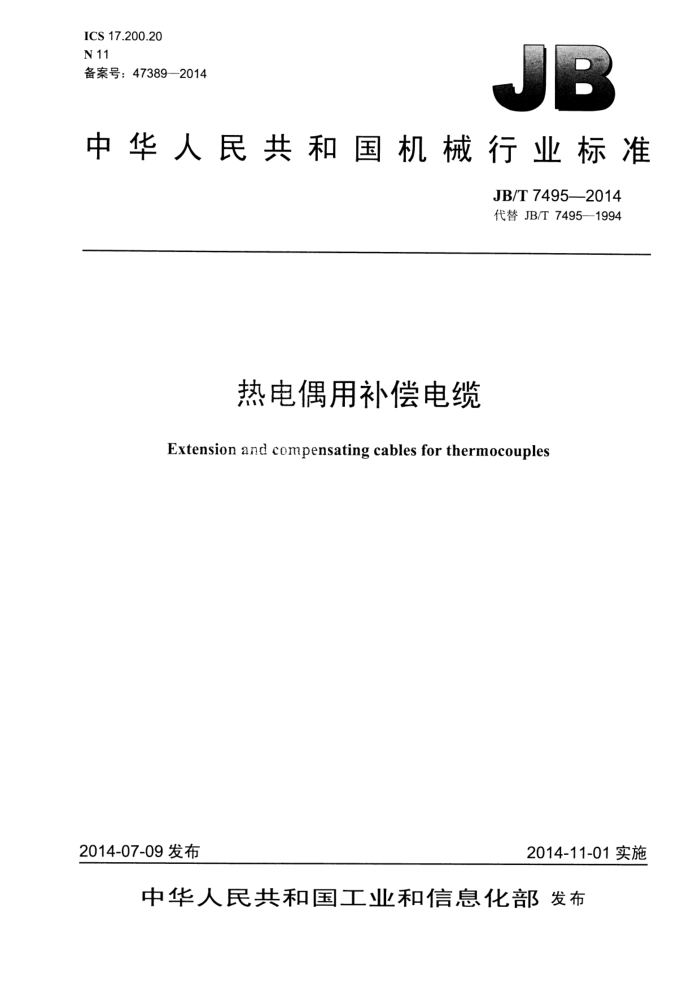

ICS 17.200.20 N11 备案号：47389—2014
中华人民共和国机械行业标准
JB/T 74952014 代替 JB/T 7495—1994
热电偶用补偿电缆
Extension and compensating cables for thermocouples
2014-07-09 发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T 7495—2014
目 次
前言
..s..II
范围. 2规范性引用文件.. 3产品品种、型号、规格
3.1产品品种及型号 3.2产品等级 3.31 使用特性及分类 3.4结构型式. 3.5 产品标记 4　技术要求 4.1 芯线合金丝 4.2 绝缘层. 4.3 绞对及分对屏蔽 4.4 成缆。 4.5 总屏蔽. 4.6 护套. 4.7 标志. 4.8 成品补偿电缆 5试验方法. 6检验规则... 6.1出厂检验. 6.2型式检验. 7包装和标志... 7.1包装.. .2标志.. 附录A（规范性附录）IEC60584-3：2007规定的绝缘层和护套着色附录B（资料性附录）芯线合金丝的往复电阻
C
10 10 10
...10
10 11 12
++++
.. 12
2
12 12 12 14
..........
+++++-++
表1补偿电缆产品品种及型号表2无屏蔽补偿电缆的结构尺寸表3分对屏蔽补偿电缆的结构尺寸. 表4绝缘层和护套着色. 表5成品电缆的热电动势及允差表6补偿电缆的老化性能. 表7检验项目及试验方法. 表8型式检验项目和抽样. 表A.1IEC60584-3：2007规定的绝缘层和护套颜色表B.1芯线合金丝的往复电阻
r
*...--
...
10 11 11 2 14 .15 JB/T 7495---2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T7495—1994《热电偶用补偿电缆》，与JB/T7495-—1994相比主要技术变化如下：
-调整了标准的结构，增加了前言、规范性引用文件两部分内容；一修改了规范性引用文件； -修改了补偿电缆的产品标记；修改了成品电缆在100℃的热电动势允差。 本标准由中国机械工业联合会提出。 本标准由全国仪表功能材料标准化技术委员会（SAC/TC419）归口。 本标准负责起草单位：重庆材料研究院有限公司。 本标准参加起草单位：常州市潞城伟业合金厂、杭州萧山陆氏仪表线缆有限公司、上海焱鑫合金材
料有限公司、安徽天康股份有限公司、乐清市华东仪表厂、常州八益电缆股份有限公司、安徽蓝德集团股份有限公司。
本标准主要起草人：谌立新、赵光明、何伦英、王伯伟、陆祥根、熊烽、周步余、吴兴华、郭大利、 三赵兰、唐锐。
本标准所代替标准的历次版本发布情况为：
-JB/T 7495—1994。
II JB/T 7495—2014
热电偶用补偿电缆
1 范围
本标准规定了热电偶用补偿电缆（以下简称补偿电缆）的产品品种、型号、规格、技术要求、试验方法、检验规则、包装和标志等。
本标准适用于配用 S、R、K、E、J、T、N型热电偶的补偿电缆，其绝缘层和护套均以聚氯乙烯作为主体材料。其他类型的热电偶补偿电缆也可参照采用。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T2951.11电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外
形尺寸测量机械性能试验
GB/T2951.12电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法热老化试验方法
GB/T3048.5电线电缆电性能试验方法第5部分：绝缘电阻试验 GB/T3048.8电线电缆电性能试验方法第8部分：交流电压试验 GB/T3048.9电线电缆电性能试验方法第9部分：绝缘线芯火花试验 GB/T4989热电偶用补偿导线 GB/T 4990 热电偶用补偿导线合金丝 GB/T6995.1电线电缆识别标志方法　第1部分：-一般规定 GB/T6995.3电线电缆识别标志方法第3部分：电线电缆识别标志 GB/T6995.4电线电缆识别标志方法第4部分：电气装备电线电缆绝缘线芯识别标志 GB/T8815电线电缆用软聚氯乙烯塑料 GB/T12666（所有部分）单根电线电缆燃烧试验方法 JB/T10696.3电线电缆机械和理化性能试验方法第3部分：弯曲试验 IEC60584-3：2007热电偶第3部分：延长电缆和补偿电缆允差和识别系统（Thermocouples.
Part3: Extension and compensating cables. Tolerances and identification system couples thermoélectriques. Partie 3: Cable d'extension et de compensation. Tolerances et systeme d'identification Edition 2.0)
3产品品种、型号、规格
3.1产品品种及型号
补偿电缆的产品品种、型号及其芯线合金丝见表1。 3.2产品等级
补偿电缆按热电特性的允差大小分为精密级和普通级两种。
