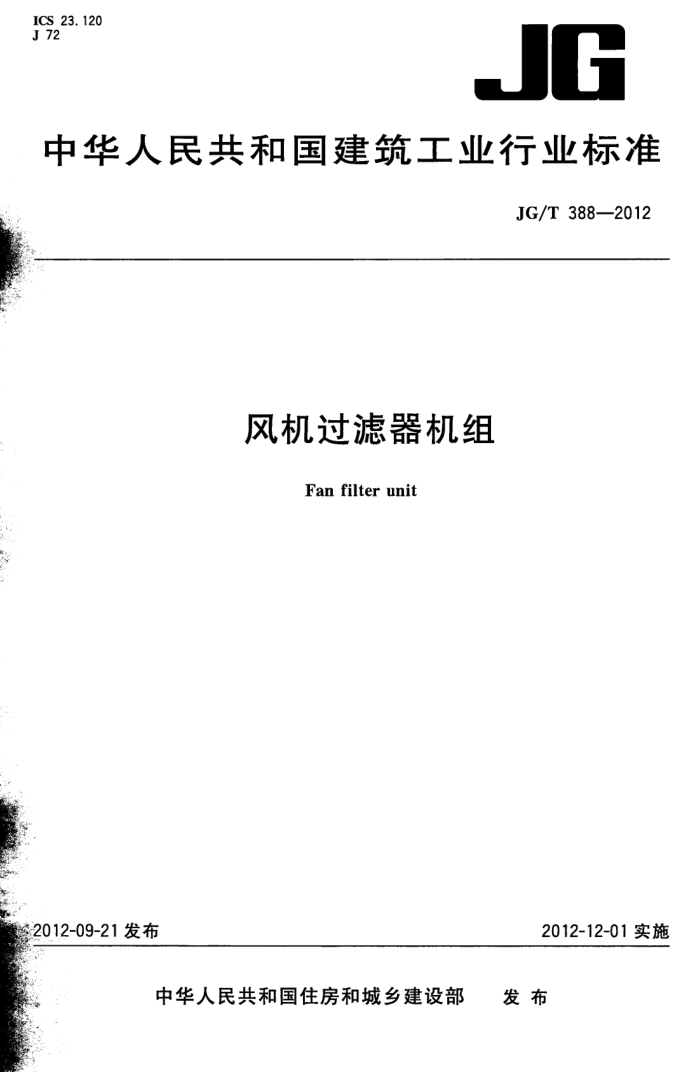

ICS 23.120 J 72
JG
中华人民共和国建筑工业行业标准
JG/T 388—2012
风机过滤器机组
Fanfilterunit
2012-12-01实施
2012-09-21发布
中华人民共和国住房和城乡建设部 发布 JG/T388—2012
目 次
前言
-
范围规范性引用文件术语和定义分类和标记要求试验方法
3
4
7 检验规则 8 标志、包装、运输和贮存附录A（规范性附录）风机过滤器机组实验室内风量、压力和功率试验方法
1 JG/T388—2012
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑环境与节能标准化技术委员会归口。 本标准负责起草单位：中国建筑科学研究院。 本标准参加起草单位：中国电子工程设计院、苏净集团苏州安泰空气技术有限公司、深圳奥意建筑
工程设计有限公司、爱美克空气过滤器（苏州)有限公司、康斐尔法贸易（上海）有限公司、南京埃科净化技术有限公司、富泰净化科技（昆山)有限公司、河南核净洁净技术有限公司、苏州市华宇净化设备有限公司、北京昌平长城空气净化设备工程公司、苏州华泰空气过滤器有限公司、苏州市恩威特环境技术有限公司、深圳市清新净化科技有限公司、苏州英德尔室内空气技术有限公司、烟台宝源净化有限公司、天津龙川精工洁净技术发展有限公司、东莞市微星净化科技有限公司。
本标准主要起草人：张彦国、张益昭、王智超、张利群、秦学礼、金真、李杰、刘晓彤、王庆龙、徐军军、 叶伟强、李有祥、范向阳、高正、朱建国、徐小浩、姚东、邵帅、陈中权、李松、黄常福、谢燕辉。 JG/T388—2012
3. 6
额定风量 rated airflow 在标准状态空气下，用机组过滤器滤芯净截面积与0.45m/s相乘并取整。
3.7
机外静压 external staticpressure 机组克服过滤器、箱体结构等自身阻力后，可供机外通风系统使用的空气静压值。
3.8
高静压机组 high pressure unit 额定风量下，机组机外静压不小于120Pa的机组。
3. 9
工作状态点dutypoint 机组在机外静压为50Pa（标准型)或120Pa（高静压型）、额定风量下的状态点。
3.10
空载状态 no-load status 机组进出口的静压均为0时的状态。
3. 11
机组空气功率 unitairpower 在定工况下，用以使机组空气流动的功率，为机组风量与机外静压的乘积。
3.12
机组效率 unit efficiency 机组空气功率和输人机组的全部功率的百分比。
3. 13
送风均匀性 airflowuniformity 在空载状态、额定风量下，机组出风断面下150mm处各点风速均匀程度。 注：机组送风均匀性用风速相对标准偏差来衡量，风速相对标准偏差β的值越小，风速越均匀。
3.14
能效指数energyperformanceindex 机组输入功率与风量的比值，即机组送出单位风量所需的电功率。 注：能效指数用EPI表示，单位是W/(m/s)或W/(m*/h)。
4 分类和标记
4.1分类
机组的分类及代号见表1。
2
