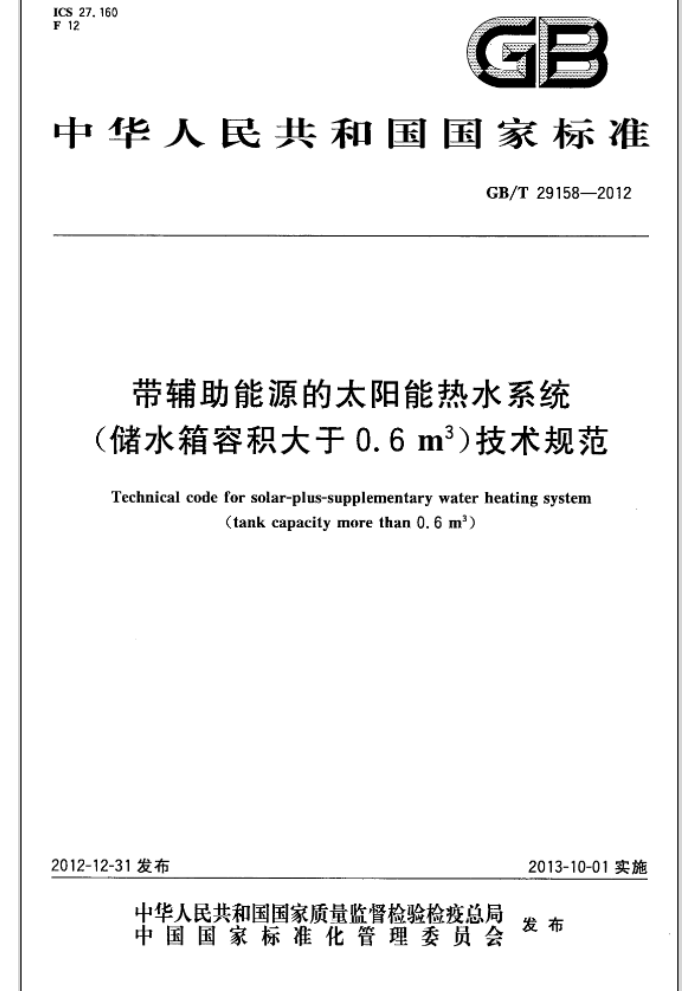

ICS_27. 160 F 12
中华人民共和国国家标准
GB/T29158—2012
带辅助能源的太阳能热水系统 (储水箱容积大于0.6m3)技术规范 Technical code for solar-plus-supplementary water heating system
(tank capacity more than 0.6 m)
2012-12-31发布
2013-10-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共和 中国
国家标准带辅助能源的太阳能热水系统（储水箱容积大于0.6m）技术规范
GB/T 29158-- 2012
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号100013) 北京市西城区兰里河北街16号（100045)
网址www.spc.net.c
总编室：(010)64275323发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社案皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.5 字数9字 2013年3月第版 2013年3月第一次印刷
t
书号：155066·1-46863 定价 14.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国太阳能标推化技术委员会（SAC/TC402)提出并归口。 本标准负责起草单位：北京北方赛尔太阳能工程技术有限公司、云南师范大学太阳能研究所、成都
市产品质景监督检验院、深圳市嘉普通太能有限公司、中国标准化研究院、浙江无限新能源股份有限公司、云南中建博能工程技术有限公司、天普新能源科技有限公司、北京菲斯曼供热技术有限公司、皇明太阳能股份有限公可、广东万和新电气股份有限公司、云南业同乐太阳能有限公司、滁州扬子新材料科技有限公司、南京华帝新能源有限公司、嘉兴市同济阳光新能源有限公司、浙江象瓦特节能科技有限公司、江苏省华扬太阳能有限公司、桑太阳能股份有限公司、江苏四方锅炉有隧公司。
本标准主要起草人：杨金良、谌学先、王男、贾铁鹰、刘学真、方昭敏、刘雪芬、李仁星、赵一、刘志强、 王杜小、张欣、张嘉雷、薛久兵、管金国、韩广田、黄永伟、肖红升、段绪强。 带辅助能源的太阳能热水系统（储水箱容积大于0.6m）技术规范
1范围
本标准规定了带辅助能源的太抵能热水系统（储水箱容积大于0.6m）的术语、系统分类、技术要求、检验规则等。
本标准适用于单个储水箱有效容积大于0，6m的带辅助能源的太阳能热水系统。 本标准不适用于热泵辅助加热的太阳能热水系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB4706.1家用和类似用途电器的安全第1部分：通用要求 GB4706.12家用和类似用途电器的安全储水式热水器的特殊要求 GB/T12936 6太阳能热利用术语 GB/T 18713 太阳热水系统设计、安装及工程验收技术规范 GB/T20095 太阳热水系统性能评定规范 GB/T21434 相变锅炉 GB/T23150 热水器用管状加热器 GB/T 29160 带辅助能源的太阳能热水系统（储水箱容积大于0.6m"）性能试验方法 GB50015建筑给水排水设计规范 GB50041，锅炉房设计规范 JB/T7985小型锅炉和常压热水锅炉技术条件 JB/T10393电加热锅炉技术条件 ISO9488：1999太阳能词汇(Solarenergy.-Vocabulary) 蒸汽锅炉安全技术监察规程（劳部发[1996]276号）热水锅炉安全技术监察规程（劳锅字[1991]8号）小型和常压热水销炉安全监察规定（2000年6月15H国家质量技术监答局令L第11号）
3术语和定义
GB/T12936、GB/T18713，GB/T20095和ISO9488：1999界定的以及下列术语和定义适用于本文件。 3. 1
带辅助能源的太阳能热水系统solar~plus-supplementarywaterheatingsystem 联合使用太阳能和辅助能源，并可不依赖于太阳能而提供所需热水的系统。
1 3.2
带辅助能源太阳能热水系统的联合运行热性能系数thecoefficientofheatperformanceofsolar
plus-supplementary water heating system
CHP 对于带辅助能源的太阳能热水系统，首先进行太阳能单独加热的热性能试验，再进行太阳能与辅助
能源联合运行的热性能试验。后者检测得到的太阳能加热部分集热器单位轮廊采光面积的日有用得热量与前者检测得到的同一性能指标的比值就是该系统的联合运行热性能系数。
4符号和单位
下列符号和单位适用于本文件。 CHP：带辅助能源太阳能热水系统的联合运行热性能系数，无量纲。 H：太阳能集热器采光口所在平面的日太阳辐照量，单位为兆焦耳每平方米（MI/m"）。
5分类与特征
5.1按照太阳能与辅助能源联合加热热水的方式分类
按照太阳能与辅助能源联合加热热水的方式，将系统分为如下3种类型： a）混合加热系统太阳能和辅助能源两个加热系统共享同一贮水箱，且都对同一贮水箱的水进行加热。两个系统加
热存在相互影响的状况。
b）定温共储系统尽阳能和辅助能源两个加热系统虽共享同一贮水箱，但两个加热系统都是将定温热水直接送入贮
水箱储存，除水箱满水或水箱水温过低外，不需要进行太阳能循环加热，正常情况下，两个系统加热不存在相互影响的状况。
c）分级加热系统太阳能和辅助能源两个加热系统不共享同一贮水籍，水或介质先由太阳能加热，然后再送入辅助能
源加热系统，当水或介质的温度不足时，再由辅助能源将其加热到需要的温度。 5.2按照辅助能源设备的类型分类
按照辅助能源设备的类别，将输助能源分为如下4种类型； a）钢炉辅助加热系统通过专门用于太阳能热水系统辅助加热的锅炉，进行辅助加热的系统。 b）换热站辅助加热系统通过专门用于太阳能热水系统辅助加热的换热站，将热力管网的部分热能用于太阳能热水系统辅
助加热的系统。
c）电加热器辅助加热系统将电加热器直接安装在太阳能热水系统的水箱内，进行辅助加热的系统。 t）蒸汽直接辅助加热系统将蒸汽直接通人太阳能热水系统贮水箱进行辅助加热的系统。
6技术要求
6.1基本要求
对于带辅助能源的太阳能热水系统，应首先按照GB/T20095和GB/T29160的规定进行太阳能 2
