ICS 27.200 J 73
JG

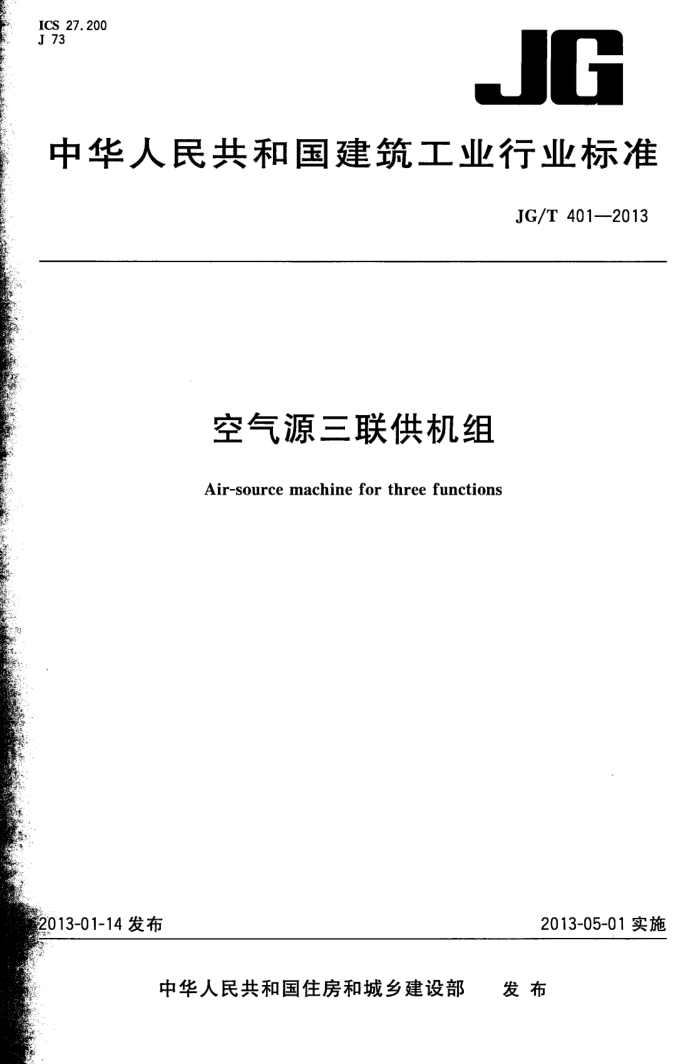

中华人民共和国建筑工业行业标准
JG/T 401—2013
空气源三联供机组
Air-source machine for three functions
2013-01-14发布
2013-05-01实施
发布
中华人民共和国住房和城乡建设部 JG/T401—2013
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑环境与节能标准化技术委员会归口。 本标准主要起草单位：武汉朗背节能技术有限公司。 本标准参加起草单位：广东同益电器有限公司、珠海格力电器股份有限公司、山东宏力空调设备有
限公司、惠州市思想科技有限公司、广州市嘉迪制冷设备制造有限公司、佛山市南海聚腾环保设备有限公司、浙江正理生能科技有限公司、江门菲普森电器制造有限公司、广州科凌新技术有限公司、浙江唐泽能源科技有限公司。
本标准起草人：赵克、黄鹏、唐壁奎、彭志勇、于奎明、秦恩溢、林楚嘉、桂海燕、黄道德、罗球锐、 郑建生、张国珊、张桃、邓伟杰、陈伟， JG/T 401-2013
空气源三联供机组
1范围
本标准规定了空气源三联供机组（以下简称机组)的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装和贮存。
本标准适用于采用电驱动，采用蒸气压缩循环，以空气为热源，以供冷、供暖、供生活热水为目的空气源三联供机组，其他能同时供冷与供生活热水的机组可参照使用。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T10870容积式和离心式冷水（热泵）机组性能试验方法 GB/T13306标牌 GB/T13384机电产品包装通用技术条件 GB/T18430.1一2007蒸气压缩循环冷水（热泵）机组第1部分：工业或商业用及类似用途的冷
水（热泵）机组
GB/T21362 商业或工业用及类似用途的热泵热水机 JB/T4330—1994制冷和空调设备噪声的测定 JB/T4750 制冷装置用压力容器 JB/T7249 制冷设备术语
术语和定义
3
JB/T7249界定的以及下列术语和定义适用于本文件。
3. 1
空气源三联供机组air-sourcemachineforthreefunctions 一种采用电驱动，采用蒸气压缩循环，能供冷同时供生活热水、供暖同时供生活热水，也能单独供
冷、单独供暖、单独供生活热水的设备。 3.2
冷凝热回收量condensingheatrecyclingcapacity 在供冷同时供生活热水模式下，单位时间内制冷剂在机组冷凝器内向流经冷凝器的生活热水放出
的热量。 3.3
能效比energyefficiencyratio EER 机组的制冷量与消耗功率之比。针对空气源三联供机组有两种运行模式（单独供冷和供冷同时供
1 JG/T401-2013
生活热水)的EER。 3. 4
性能系数 coefficientofperformance(CoP) COP 机组的制热量与消耗功率之比。针对空气源三联供机组有三种运行模式（单独供暖、单独供生活热
水和供暖同时供生活热水）的COP。
4分类和标记
4.1分类 4.1.1机组按使用电源分类：
a） 单相电源式（220V,50Hz)； b) 三相电源式（380.V;50Hz）。
4.1.2 机组按生活热水加热方式分类：
a) 直接加热式； b) 循环加热式。
4.1.3 机组按结构型式分类：
a) 自带水箱； b) 不带水箱。
4.2标记 4.2.1 机组的型式 4.2.1.1 机组按使用电源分类：
a) 单相电源式（型号中用I表示）； b）三相电源式（型号中用Ⅱ表示）。
4.2.1.2机组按生活热水加热方式分类：
a）直接加热式（型号中用Y表示）； b) 循环加热式（型号中用X表示）。
4.2.1.3 ：机组按结构型式分类：
a) 自带水箱（型号中无代号）； b) 不带水箱（型号中用F表示）。
4.2.2 机组的型号标记
机组的型号标记由大写汉语拼音字母和阿拉伯数字组成，具体表示方法为：
0O0O
R3
使用电源类型代号机组单独供生活热水模式下名义热水制热量机组单独供冷模式下名义制冷量加热生活热水方式代号结构型式代号空气源三联供机组代号
示例：R3FX-30/40ⅡI表示使用三相交流电源（380V)、名义工况制冷量为30kW、制热量为40kW、不带水箱、循环加热式的空气源三联供机组。
2 JG/T401—2013
5要求
5.1外观要求 5.1.1机组外表面应清洁，涂漆表面应光滑。 5.1.2机组的管路附件安装一般应横平竖直，美观大方。 5.1.3充装制冷剂前，机组内与制冷剂和润滑油接触的表面应保持洁净干燥。 5.2压力要求 5.2.1气密性
机组系统各部分应密封，在设计工作压力下，机组各部分不应有制冷剂泄漏现象。
5.2.2真空
机组在0.3kPa真空试验时，制冷系统的各部位应无异常变形，且压力回升不得超过0.15kPa。
5.2.3耐压
机组在1.25倍设计工作压力（液压)或1.15倍设计工作气压下，水侧各部位应无异常变形和泄漏。
5.3运行和控制要求
机组出厂前应进行名义工况下五种模式的运转试验，机组应工作正常，应无异常现象。
5.3.1单独供冷模式
机组处于单独供冷模式时，生活热水侧水路应关闭，控制系统应能使机组在单独供冷模式下运行。 5.3.2供冷同时供生活热水模式
机组处于供冷同时供生活热水模式时，制冷同时提供热水，当生活热水温度达到设定值时应自动转换到单供冷模式；生活热水温度低于另一温度值时，生活热水侧相应控制部分打开，控制系统应能使机组在供冷同时供生活热水模式下运行。 5.3.3单独供生活热水模式
机组处于单独供生活热水模式时，空调系统侧水路关闭，控制系统应能使机组在单独供热水模式下
运行。 5.3.4单独供暖模式
机组处于单独供暖模式时，生活热水路应关闭，控制系统应能使机组在单独供暖模式下运行。
5.3.5供暖同时供生活热水模式
机组处于供暖同时供生活热水模式时，供暖同时供应热水，当生活热水温度达到设定值时，控制系统应自动转换到单独供暖模式；当生活热水温度低于另一设定值时，生活热水系统打开供应热水，控制系统应能使机组在供暖同时供生活热水模式下运行。
3
