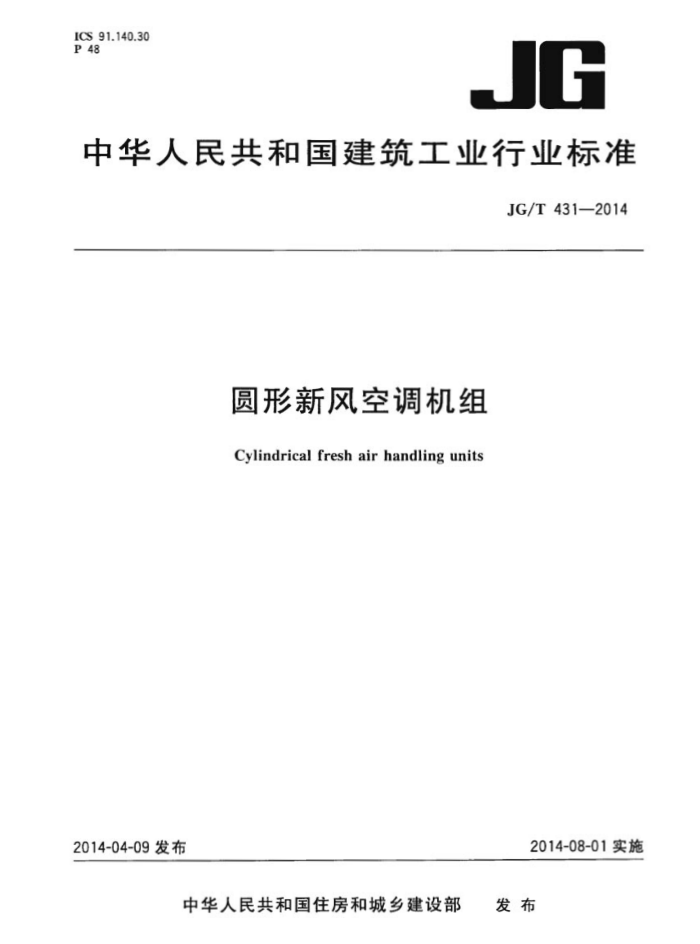

ICS 91.140.30 P 48
JG
中华人民共和国建筑工业行业标准
JG/T431—2014
圆形新风空调机组
Cylindrical fresh air handling units
2014-08-01实施
2014-04-09发布
中华人民共和国住房和城乡建设部 发布 JG/T431—2014
目 次
前言 1 范围 2 规范性引用文件
术语和定义 4 分类和标记 5 材料 6 要求 7 试验方法检验规则·
3
37
3 8
12 13 15
8
标志、包装、运输和贮存附录A（规范性附录） 空调机组箱体传热系数测试方法 JG/T 431—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑环境与节能标准化技术委员会归口。 本标准负责起草单位：江苏风神空调集团股份有限公司。 本标准参加起草单位：中国建筑科学研究院、北京市建筑设计研究院有限公司、中国建筑设计研究
院、南京市建筑设计研究院有限责任公司、华东建筑设计研究总院、中国中元国际工程有限公司、上海交通大学、江苏风飘扬空调与净化设备工程技术研究中心有限公司、上海拓尔科技发展有限公司等。
本标准主要起草人：陆辉、徐伟、徐宏庆、宋孝春、张建忠、马伟骏、李著萱、谷波、王智超、郭伟、丁欢庆、 黄健、沈菊、魏鹏峰。 JG/T431—2014
圆形新风空调机组
1范围
本标准规定了圆形新风空调机组的术语和定义、分类和标记、材料、要求、试验方法、检验规则、标志、包装、运输和存。
本标准适用于冷媒为冷水、热媒为热水或蒸汽，以各功能段为组合单元，能够完成输送、加热、冷却、 加湿、除湿、过滤、消声、热回收等多种功能的圆形新风空调机组。带回风混合段的圆形空调机组、断面接近圆形的空调机组、乙二醇等冷媒圆形空调机组可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9068采暖通风与空气调节设备噪声声功率级的测定工程法 GB/T14294—2008组合式空调机组 GB/T14295 空气过滤器 GB/T14296 空气冷却器与空气加热器 GB/T16538 声学声压法测定噪声源声功率级 现场比较法 GB/T16803 采暖、通风、空调、净化设备术语 GB/T21087 空气-空气能量回收装置
3术语和定义
GB/T16803界定的以及下列术语和定义适用手本文件，
3.1
圆形新风空调机组 cylindrical fresh air handling units 外形为圆柱型、气流截面均为圆形的由各种空气处理功能段组合而成的空气处理设备。
3.2
机组空气处理功能段 functional sectionof units 具有对空气进行一种或几种处理功能的单元体。 ［GB/T14294—2008，定义3.2] 注：机组空气处理功能段有空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消声、
热回收等单元体。
3.3
额定风量ratedairflowrate 在标准空气状态下，单位时间通过机组的空气体积流量。 [GB/T14294—2008,定义3.3]
3.4
机外静压 external staticpressure 机组在额定风量下克服自身阻力后，机组进出风口静压差。
1 JG/T431—2014
[GB/T14294—2008，定义3.4]
3.5
机组全静压 total static pressure 机组自身阻力和机外静压之和。 [GB/T14294—2008,3.5]
3.6
额定供冷量 rated cooling capacity 机组在规定试验工况下的总除热量，即显热和潜热除热量之和。 [GB/T14294—2008，定义3.6]
3.7
额定供热量 rated heating capacity 机组在规定试验工况下供给的总显热量。 [GB/T14294—2008，定义3.7]
3.8
漏风率 airleakagerate 机组的漏风量与额定风量之比率。 [GB/T14294—2008，定义3.8]
3.9
箱体变形率 deformation rate 在规定试验条件下，机组箱体变形量与箱体最长段体之比，
3.10
过滤器断面气流均匀度 facevelocityuniformityof filter 在机组过滤器前200mm断面上的任一点风速与平均风速之差的绝对值不超过平均风速20%的
点数占总测点数的百分比。 3.11
标准空气状态 standardair 温度20℃、相对湿度65%、大气压力101.3kPa、密度1.2kg/m的空气状态。 [GB/T14294—2008，定义3.11]
3.12
能耗限定值 limited value of energy consumption 机组在规定试验工况下，机组输人功率的最大允许值。
4分类和标记
4.1分类 4.1.1 按结构型式可分为：
a) 卧式，代号为W； b）立式，代号为L； c) 吊式，代号为D； d）其他，代号为Q。
4.1.2 按用途特征可分为：
a）通用机组，代号为T； 2
