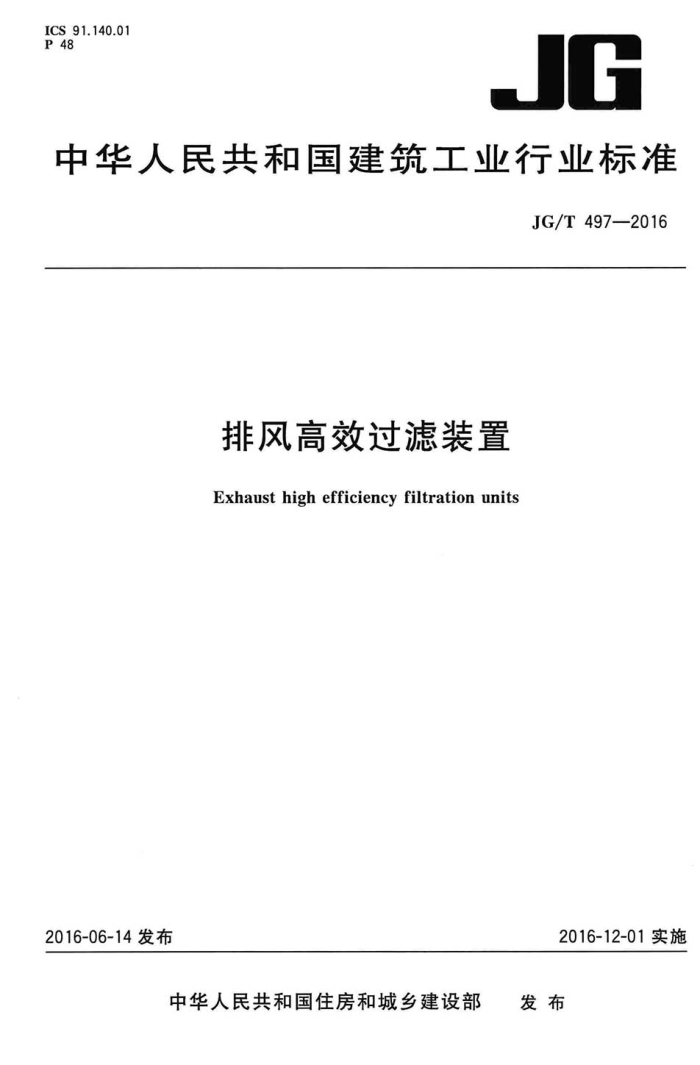

ICS 91.140.01 P48
JG
中华人民共和国建筑工业行业标准
JG/T497—2016
排风高效过滤装置
Exhaust highefficiencyfiltration units
2016-06-14发布
2016-12-01实施
中华人民共和国住房和城乡建设部 发布 JG/T497—2016
目 次
前言 1 范围 2 规范性引用文件
术语和定义 4 分类与标记
3
材料 6 要求
5
试验方法 8 检验规则 9 标志、包装、运输及贮存附录A（规范性附录） 密封性检测方法附录B（资料性附录） 交变压力密封性检测方法附录C（规范性附录） 气溶胶浓度均匀性验证方法
7
12
13 JG/T497—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑环境与节能标准化技术委员会归口。 本标准负责起草单位：中国建筑科学研究院。 本标准参加起草单位：中国合格评定国家认可中心、中国疾病预防控制中心、国家生物防护装备工
程技术研究中心、国家建筑工程质量监督检验中心、中国农业科学院哈尔滨兽医研究所、江苏省疾病预防控制中心、康斐尔法贸易（上海）有限公司、妥思空调设备（苏州）有限公司、爱科空气处理技术（苏州）有限公司、天津市昌特净化工程有限公司、建研爱康（北京）科技发展公司。
本标准主要起草人：冯昕、孙宁、王荣、卢金星、祁建城、张彦国、吴新洲、谢景欣、张宗兴、徐军军、 孙宇辉、罗斯卡、仲祺、王德荣、常宗沥、周永运。
1 JG/T497—2016
排风高效过滤装置
1范围
本标准规定了排风高效过滤装置的术语和定义，分类与标记，材料，要求，试验方法，检验规则，棕
志、包装、运输及贮存。
本标准适用于三级及三级以上生物安全防护水平的设施中用于去除有害生物气溶胶的排风高效过滤装置。类似用途的排风高效过滤装置也可参照执行。
本标准不适用于去除放射性气溶胶的排风高效过滤装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T6165高效空气过滤器性能试验方法 效率和阻力 GB/T13554高效空气过滤器 GB18457一2015制造医疗器械用不锈钢针管 GB19489—2008实验室生物安全通用要求 GB50346 生物安全实验室建筑技术规范 GB50591 洁净室施工及验收规范
3术语和定义
下列术语和定义适用于本文件。
3.1
排风高效过滤装置 exhausthighefficiencyfiltrationunits 用于特定生物风险环境，以去除排风中有害生物气溶胶为目的的过滤装置。装置具备原位消毒及
检漏功能。 3.2
气溶胶aerosol 悬浮于气体介质中的粒径一般为0.001μm～100μm的固态或液态微小粒子形成的相对稳定的分
散体系。
［GB19489—2008，定义2.1]
3.3
生物气溶胶bio-aerosol 含有生物因子的气溶胶。
3.4
高效空气过滤器 high efficiencyparticulate airfilter 用于进行空气过滤且符合GB13554规定的空气过滤器。
1 JG/T497—2016
3.5
额定风量ratedairvolumeflowrate 由排风高效过滤装置生产厂家所规定的、用于标识排风高效过滤装置在单位时间内处理的最大空
气体积流量。 3.6
泄漏率leakrate 排风高效过滤装置在一定试验压力下单位时间内泄露的空气体积与装置内净容积的比值。
4分类与标记
4.1分类 4.1.1按安装方式分类
a）风口型排风高效过滤装置：安装于室内排风口，代号为F； b）管道型排风高效过滤装置：安装于排风管道上，代号为G。
4.1.2按高效过滤器检漏测试方法分类：
a）扫描法检漏型排风高效过滤装置按本标准所规定扫描法对安装后排风过滤器进行检漏测试
的排风高效过滤装置，代号为S， b) 效率法检漏型排风高效过滤装置：按本标准所规定效率法对安装后排风过滤器进行检漏测试
的排风高效过滤装置代号为X。
4.2标记
验漏方安装方式额定风量，m/h 外形尺寸，L×W×H（mmXmm×mm）产品代号(PG)
标记示例：外形尺寸为1020×715×390，额定风量为1500m/h，采用扫描法进行过滤器检漏测试的风口型排风高效过滤装
置标记为PG—1020×715×390-—1500—F-S
5材料
排风高效过滤装置材料应与使用环境相适应，并耐受消毒剂腐蚀。材料结构强度应满足装置承压要求。
6要求
6.1外观
排风高效过滤装置表面应平整、光滑、无划痕。
2
