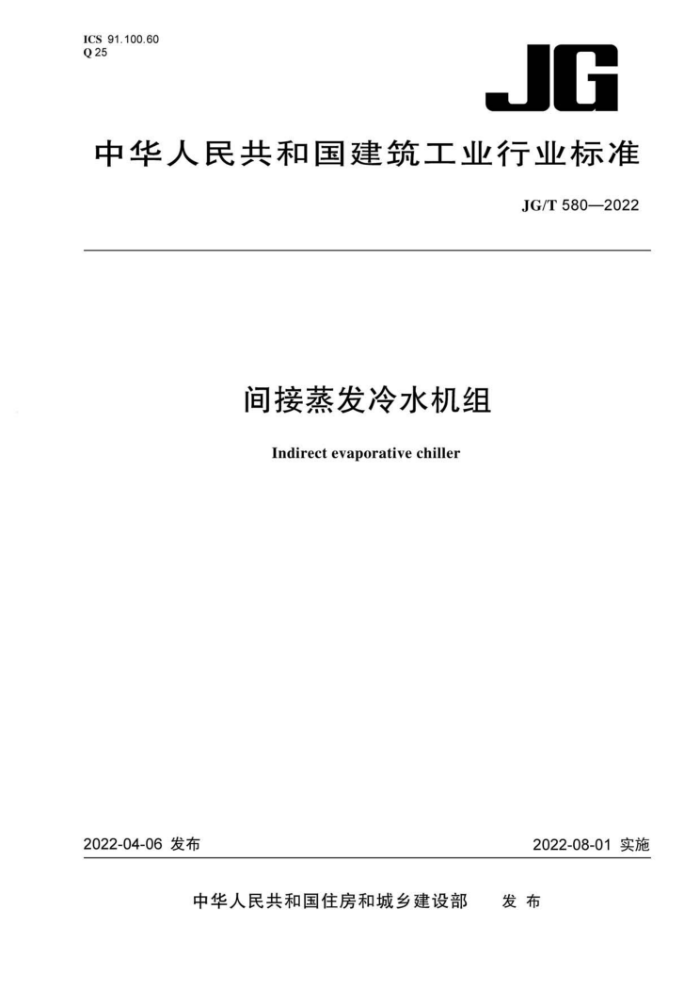

ICS91.100.60 Q25
JG
中华人民共和国建筑工业行业标准
JG/T580—2022
间接蒸发冷水机组
Indirectevaporativechiller
2022-04-06发布
2022-08-01实施
发布
中华人民共和国住房和城乡建设部 JG/T580—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》给出的规则起草。
本文件由中华人民共和国住房和城乡建设部标准定额研究所提出，本文件由中华人民共和国住房和城乡建设部建筑环境与节能标准化技术委员会归口。 本文件起草单位：新疆绿色使者空气环境技术有限公司、清华大学、新疆绿色使者干空气能源
有限公司、中国建筑科学研究院有限公司、新疆建筑设计研究院有限公司、宁夏建筑设计研究院有限公司、中油（新疆）石油工程有限公司。
本文件主要起草人：江亿、于向阳、谢晓云、陈亚男、周斌、曹阳、王绍瑞、张建中、尹振、 孙国成、孙辉。
1 JG/T580—2022
目 次
前言
范围 2 规范性引用文件
-
术语和定义分类与标记一般要求要求· 试验方法 8 检验规则标志、包装、运输和贮存
3 4 5 6 7
9 附录A（规范性） 间接蒸发冷水机组性能表述方法 ......
附录B（规范性） 间接蒸发冷水机组在实验室条件下的性能试验方法附录C（规范性） 间接蒸发冷水机组在不同大气压力下的性能参数修正方法附录D（规范性） 间接蒸发冷水机组在自然条件下的性能试验方法
13 17 18
II JG/T580—2022
间接蒸发冷水机组
1范围
本文件规定了间接蒸发冷水机组（简称“机组”）的术语和定义，分类与标记，一般要求，要求，试验方法，检验规则，标志、包装、运输和贮存等。
本文件适用于以干空气势能为驱动源的间接蒸发冷水机组。其他冷源与间接蒸发冷水机相结合的应用可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1236 工业通风机用标准化风道性能试验 GB/T7190.1机械通风冷却塔第1部分：中小型开式冷却塔 GB/T7190.2机械通风冷却塔第2部分：大型开式冷却塔 GB8624建筑材料及制品燃烧性能分级 GB/T14294 组合式空调机组 GB/T14295空气过滤器 GB/T 16803 供暖、通风、空调、净化设备术语 GB/T30192 水蒸发冷却空调机组 GB/T50155 供暖通风与空气调节术语标准 GB50736民用建筑供暖通风与空气调节设计规范 JG/T21 空气冷却器与空气加热器性能试验方法
3术语和定义
GB/T16803和GB/T50155界定的以及下列术语和定义适用于本文件。
3. 1
间接蒸发冷水机组 indirectevaporativechiller 以干空气势能为驱动源，空气通过空气冷却器等湿降温处理后，再与水直接接触制备冷水的装
置，其冷水的极限温度为室外空气的露点温度。 3. 2
干空气势能dryairpotentialenergy 当有水源存在时，干燥空气处于不饱和状态而具备的对外做功的能力。
3.3
设计选用工况 applicationconditions 针对具体工程的设计工况，包括当地大气压力，室外干球温度、湿球温度和露点温度，水流量，
进水温度等参数。
1 JG/T580—2022
3. 4
额定工况 rateddesignconditions 机组在标准大气压下，进风干球温度为34.0℃、湿球温度为18.5℃、露点温度为8.6℃，机组
进水温度为24.5℃时的工况。 3.5
机组水流量 waterflowrate 机组出厂时标称的机组水流量，是机组供给外部用户的循环冷水流量。
3.6
机组出水温度 Etemperatureofsupplywater 机组出厂时标称的供水温度。
3.7
进风冷却效率 efficiency of inletair coolingprocess 机组进风被空气冷却器等湿冷却的效率，为进风的干球温度和空气冷却器出风的干球温度之差，
与进风的干球温度和进风露点温度之差的比值。 3.8
直接蒸发冷却效率 efficiencyof directevaporativecoolingprocess 进入机组的循环水通过蒸发冷却过程被冷却的效率，为机组的进水温度和机组的出水温度之差，
与机组的进水温度和经空气冷却器后的出风湿球温度之差的比值 3. 9
机组功率inputpower 机组的风机和机组内部的循环水泵的耗电功率之和。
3. 10
单位出水流量下的耗电功率 inputpowerperwaterflowrate 机组功率与机组水流量的比值。
3. 11
单位出水流量下的耗水量 water consumptionper water flowrate 机组由于蒸发过程而导致的耗水量与机组水流量的比值。
3. 12
飘水率 waterfloatingrate 机组飘水所导致的耗水量与机组水流量的比值。
4 分类与标记
4.1分类 4. 1.1 按结构型式分类
机组按结构型式可分为： a）立式（L); b）卧式（W)； c）其他（Q)。
4.1.2 按规格分类
机组的规格可用机组水流量表示，具体见表1。
2
