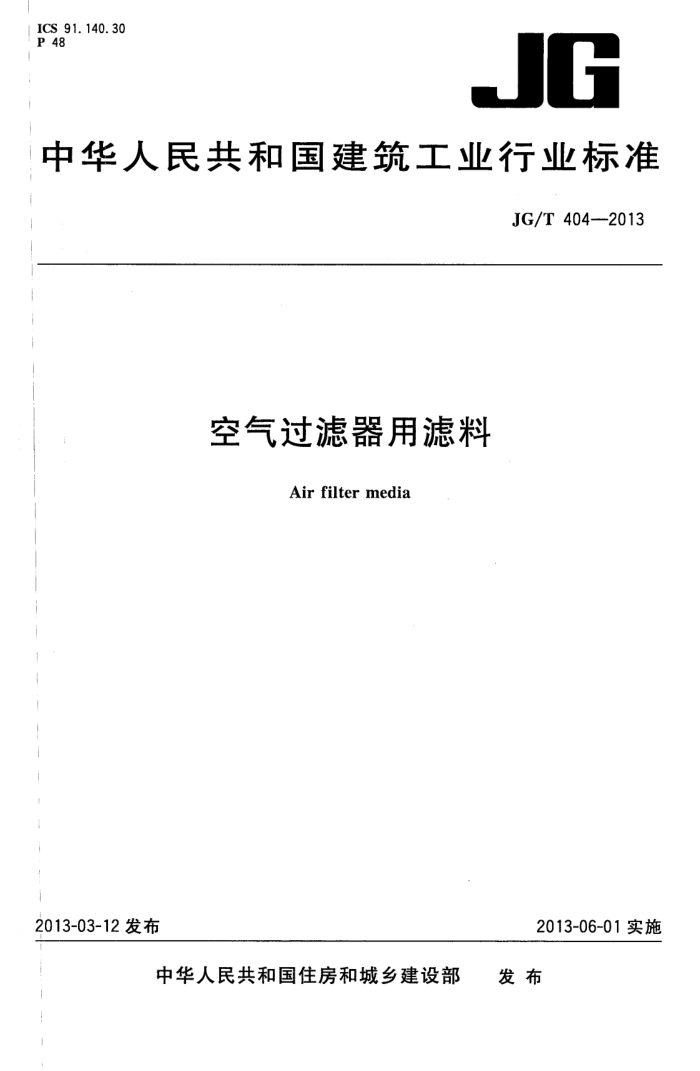

ICS 91.140.30 P 48
JG
中华人民共和国建筑工业行业标准
JG/T 404—2013
空气过滤器用滤料
Airfiltermedia
2013-03-12发布
2013-06-01实施
中华人民共和国住房和城乡建设部 发布 JG/T404—2013
目 次
前言范围
1
2 规范性引用文件 3 术语和定义 4 分类与标记 5 要求 6 试验方法
检验规则 8标志、包装、运输和贮存附录A（规范性附录） 滤料多分散气溶胶计数法附录B（规范性附录） 亚高效、高中效、中效和粗效滤料计重效率和容尘量试验方法附录C（规范性附录） 除尘滤料过滤性能试验方法附录D（规范性附录） 滤料静电消除试验方法附录E（规范性附录） 滤料最低过滤效率（MPPS效率)试验方法附录F（规范性附录） 高效滤料容尘量试验方法附录G（资料性附录） NaCI气溶胶发生器参考文献
7
4
12 15 20 21 23 25 26 JG/T404—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑环境与节能标准化技术委员会归口。 本标准负责起草单位：中国建筑科学研究院。 本标准参加起草单位：清华大学核能与新能源技术研究院、东华大学、华南理工大学、上海市室内环
境净化协会、中国科学院过程工程研究所、重庆造纸工业研究设计院有限公司、重庆再升科技发展有限公司、邯郸恒永防护洁净用品有限公司、贺氏（苏州)特殊材料有限公司、苏州华泰空气过滤器有限公司、 3M中国有限公司、丹东实发工业滤布有限公司、丹东天皓净化材料有限公司、上海哈克过滤器有限公司、江苏菲特滤料有限公司、深圳市中纺滤材无纺布有限公司、东丽纤维研究所（中国)有限公司。
本标准主要起草人：王智超、江锋、沈恒根、梁云、王芳、岳仁亮、徐昭炜、张振中、孙俊、刘军、苏满社、 何志军、徐小浩、雷永刚、高山、邢春双、周鹤平、王爱民、翟耀华、纪舜卿。
I JG/T404—2013
空气过滤器用滤料
1范围
本标准规定了空气过滤器（包括装置、模块和单元等）用滤料（简称滤料）的术语和定义、分类与标记、要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于对空气中颗粒物具有过滤作用的，由玻璃纤维、合成纤维、天然纤维、复合材料或者其他材质做成的滤料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T451.2一2002纸和纸板定量的测定 GB/T451.3一2002纸和纸板厚度的测定 GB/T452.1纸和纸板纵横向的测定 GB/T6165一2008高效空气过滤器性能试验方法效率和阻力 GB/T12914 纸和纸板抗张强度的测定
3术语和定义
GB/T16803界定的以及下列术语和定义适用于本文件。
3. 1
滤料filtermedia 对空气中颗粒物具有过滤作用的材料。
3.2
效率efficiency 指滤料捕集颗粒物的能力。被滤料过滤掉的颗粒物浓度与过滤前颗粒物浓度之比。
3. 3
透过率penetration 滤料过滤后的颗粒物浓度与过滤前颗粒物浓度之比。
3. 4
颗粒物 particulatematter 空气中的固态或液态颗粒状物质。
3.5
额定滤速 nominal filtermedia facevelocity 额定空气流量垂直流过滤料的速度。
3.6
阻力resistance 一定滤速下，滤料前、后的静压差。
1 JG/T404—2013
3.7
定量 grammage 单位面积滤料的质量。
3. 8
最易穿透粒径 most penetratingparticle size 粒径计数效率曲线最低点对应的粒径，简称MPPS。
3. 9
最低过滤效率 minimumfilter efficiency -定滤速下，滤料粒径计数效率曲线的最低点的效率，简称MPPS效率。
3. 10
静态除尘效率 static dust collection efficiency 滤料从清洁状态开始，连续滤尘但不清灰，当发尘量达到规定值时的过滤效率。
3.11
动态除尘效率 operational dust collection efficiency 滤料在滤尘的同时，按规定的方法进行清灰后的过滤效率。
3. 12
残余阻力 residualpressuredrop 定滤速下，滤料阻力达到规定值时，按规定的方法进行清灰后滤料的阻力。
3. 13
容尘量 dustholdingcapacity 额定滤速下，滤料阻力达到规定值时所捕集的尘源总质量。
4分类与标记
4.1分类 4.1.1 按过滤性能
滤料按过滤性能分类和表示代号应满足表1的规定。
表1滤料按过滤性能分类和表示代号
分类超高效高效亚高效高中效中效粗效
代号 CG GX YG GZ z c
4.1.2按所用材质
滤料按所用材质分类和表示代号应满足表2的规定。
2
